一、事故起因

大概描述下事故起因：
WIN10/Ubuntu16.04双系统，分别安装在两块256Gb大小的NVME SSD上，以UEFI模式Grub2引导。某天我心血来潮，想要验证核显与独显是否能一起工作，多次在系统启动过程中强制下电（作死行为。。。），终于在一次强制下电后，WIN无法启动了，而且连安全模式都无法进入，一直卡在蓝屏界面，蓝屏界面提示如下：

你的设备/电脑需要修复

作为一名技术型宅男，当然不甘心重装系统，况且还有很多数据不能丢失，于是开始了对win10的抢救之路。

二、WIN10抢救记录

既然能进入BIOS，说明硬件没出问题，然后“又提示文件丢失”，因此我猜测很可能是SSD开启了写入缓存策略，在强制下电的过程中数据来不及刷入硬盘，导致一些系统启动文件受损。

当然一般好一些的SSD都会内置电容蓄电，在断电时为I/O争取最后的时间，只不过这是最后一道防线，不能保证100%不会出问题，虽然我用的是将近1000块的浦科特M8PEG，在多次强制下电后还是中招了。。。

在此也提醒看到这篇文章的朋友：数据无价，请保持良好的电脑使用习惯，千万不要像我一样作死，最重要的一点是——要关闭写入缓存！

废话不多说了，既然问题已经发生了，那就开始修复吧！

修复NTFS磁盘

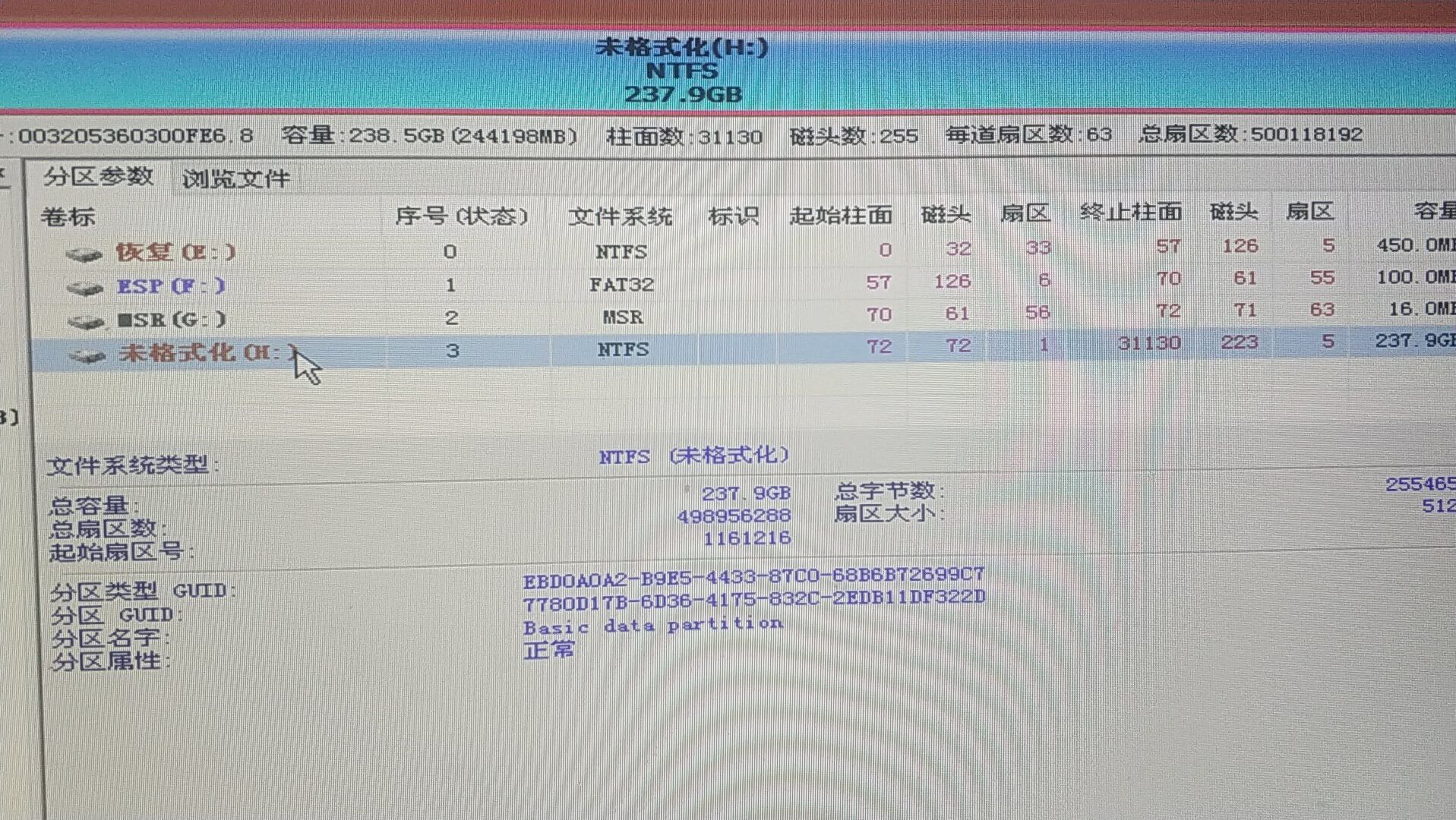

进入PE系统，发现系统盘居然无法访问了，然后用DiskGenius工具查看，磁盘显示“未格式化”，如下图：

可能有些人看到这步就要格式化硬盘了，但我推测：强制下电最多导致部分文件受损，数据不可能全部消失，磁盘用工具修复下应该就可以访问了。

一开始我使用GRUB2下的ntfs-3g工具尝试修复，发现并没有什么卵用。NTFS是Windows家的私有格式，并不开源，还是用WIN10自带的磁盘修复工具吧，由于原系统已经彻底崩溃（磁盘都无法访问），只能借助于WIN10系统安装U盘，步骤如下：

• 插入WIN10系统安装U盘，在BIOS中设其为启动项
• 进入安装界面，跳过安装步骤
• 选择疑难解答->高级工具->磁盘修复

等修复结束，再进入PE系统，发现系统盘已经可以访问了，数据也都还在，抢救成功了一小步~

重建WIN10 EFI引导

然而我还是高兴地太早了，虽然系统盘可以访问了，但还是无法启动WIN10，这次仍然卡在蓝屏界面，提示如下：

“自动修复”无法修复你的电脑
日志文件:D:\WINDOWS\System32\Logfiles\Srt\SrtTrail.txt

找到log文件并打开，错误提示如下：

启动关键文件 d:\boot\resources\custom\bootres.dll 损坏

已经很明显了，启动文件损坏。
头疼医头、脚疼医脚，找到问题了就该对症下药，重建EFI引导吧！

重建EFI引导其实就是将系统盘Windows\Boot\EFI目录下的文件复制至EFI分区中，当然，我们实际应用的时候不用这么原始地复制一个一个文件，WIN10已经替我们集成了一个命令(PE下执行)，如下：

bcdboot C:\windows /s H: /f uefi /l zh-cn

具体参数要根据实际情况修改，其中：

• C:\windows指定系统盘目录
• /s H:指定EFI分区
• /f uefi指定UEFI启动方式
• /l zh-cn指定UEFI图形界面语言为简体中文

修复受损系统文件

重建EFI引导后，仍然无法启动，错误提示也和上述一致。

实际上到这一步我已经放弃了，不得已含泪重装了系统，但是后来根据提示信息在Google搜索，居然找到了Windows官方的QA界面，问题和我99%相似，并且Windows开发者提供了解决方案，因此记录下来，链接为：
Microsoft 支持 - bootres.dll损坏

简单描述下微软官方人员的回答，大意为：

该提示信息意味着系统的.dll文件出现问题，需要重新注册

这就解释了即使我重建EFI引导还是无法启动的原因——系统盘中的EFI相关源文件已经损坏，因此重建的EFI引导也是有问题的。

微软官方提供的解决方案如下：

• 首先尝试注册系统文件，执行以下命令：

cmd /c for %i in (%windir%\system32\*.dll) do regsvr32.exe /s %i
cmd /c for %i in (%windir%\system32\*.ocx) do regsvr32.exe /s %i

• 若问题依旧则需要扫描全盘并修复系统文件，执行以下命令：

sfc /SCANNOW

后记：
当用Google搜到这个QA界面的时候，我想如果我当时执行这些步骤，应该就大功告成了，也用不着重装系统，不得不感慨：百度误我！

使用MediaCreationTool制作WIN10启动U盘

在失败的系统抢救之后，不得已只能重装系统。

其实我已经有WIN10 17.03的启动U盘了，但一想到大量的更新就脑壳疼，干脆用最新的镜像制作安装盘，但是惊讶的发现18.09的镜像竟然无法用UltraISO写入U盘，上网一查方知18.09镜像中有单个大小超过4Gb的文件，受FAT32格式限制无法写入。

不知微软为什么要如此设计，总之是无法用UltraISO制作启动U盘了。

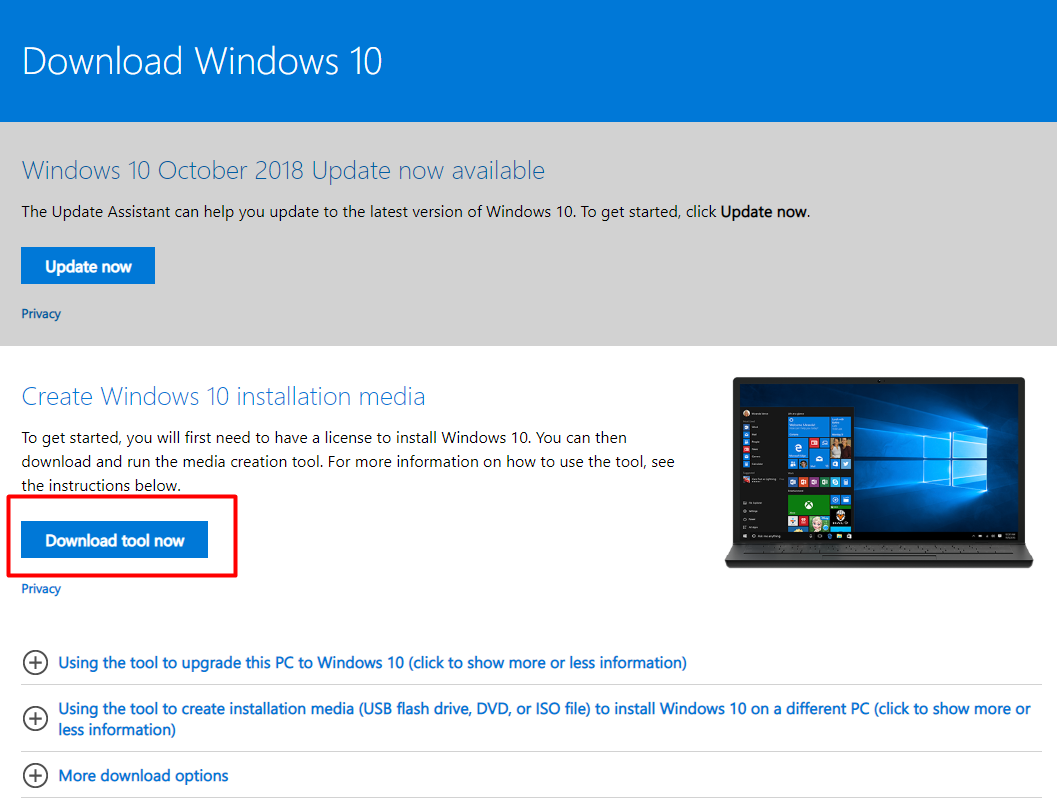

天无绝人之路，微软总算提供了官方工具MediaCreationTool制作启动U盘，下载链接：
Download MediaCreationTool

使用很简单，值得一提的是该工具提供的是一条龙服务——会帮你下载最新的镜像然后直接写入U盘，但是却没有选择本地镜像的入口（意味着我之前下载的18.09镜像做了无用功）。

不错，这很“微软”，就像自动更新一样，根本不给用户选择的余地。

三、Ubuntu抢救记录

重建Ubuntu EFI系统分区及EFI引导

在WIN10崩溃的时候，我想切到Ubuntu，发现Ubuntu居然也无法启动，提示：

Could't get size: 0x800000000000000e
MODSIGN: Couldn't get UEFI db list

其实这个问题以前也出现过，原因是WIN10某些更新会更改EFI分区的文件，导致Ubuntu的引导被破坏。

这种情况只有重建EFI引导了，但这也是治标不治本，指不定WIN10的哪次更新又会搞破坏。

有鉴于WIN10经常更新并祸及EFI系统分区，我决定刮骨疗伤，为Ubuntu单独再建立一个EFI系统分区，让两者井水不犯河水。

先介绍下之前Ubuntu与Win10分区结构吧，两块SSD分别安装了两个系统，但是共享一个EFI系统分区，Window Boot Mangager与GRUB2“共居一室”，如下图：

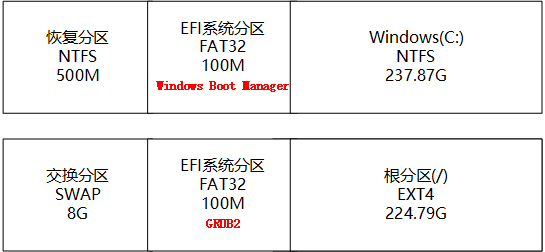

这种分区的弊端在前文已经介绍过了（WIN10更新破坏Ubuntu引导），因此我想做一些调整，如下图：

这个方案在另一块SSD上新建了一个EFI分区，并将GRUB2安装到其中，理论上来说再也不会受WIN10的更新的影响了。具体步骤如下：

1. 通过LiveCD（Ubuntu启动U盘）进入系统

2. 新建EFI系统分区
使用GPart工具在硬盘上划分一个100Mb大小的分区，分区Label设置为“Boot，esp”。

3. chroot切换根目录（LiveCD->待修复的Ubuntu）

• 将待修复的Ubuntu系统的根分区挂载至/mnt/ubuntu

# mount /dev/nvme1n1p2 /mnt/ubuntu

• 将新建的EFI分区挂载至/mount/ubuntu/boot/efi

# mount /dev/nvme1n1p1 /mount/ubuntu/boot/efi

• 将LiveCD的虚拟文件系统devfs、procfs、sysfs挂载至待修复的Ubuntu对应目录下，否则使用chroot后无法访问一些硬件资源

# mount -o bind /dev /mnt/ubuntu/dev
# mount -o bind /proc /mnt/ubuntu/proc
# mount -o bind /sys /mnt/ubuntu/sys

• 使用chroot切换根目录

# chroot /mnt/ubuntu

4. 安装EFI引导

# grub-install --target=x86_64-efi --efi-directory=/boot/efi

5. 修改fstab文件
使用blkid命令获取新建EFI系统分区的UUID，然后修改/etc/fstab文件，替换之前EFI分区的UUID，否则系统无法启动。

经过上述操作，Ubuntu顺利启动~

GRUB2命令行引导WIN10

GRUB2是可以引导WIN10的，相反Windows Boot Manager却不能引导Ubuntu，但是在我安装GRUB2时，不知为何没有自动添加WIN10入口，不过这不打紧，可以先试试GRUB2命令行引导WIN10。

准确地说，GRUB2无法直接引导WIN10，只能通过Windows Boot Manager间接引导，这几者的加载关系如下：
BIOS->GRUB2->Windows Boot Manager->WIN10

理顺了这个关系，就清楚接下来要干的事情了，以下为GRUB2命令行引导WIN10所需要执行的命令：

insmod part_gpt
insmod fat
$ set root=(hd0, gpt1)
$ chainloader /efi/Microsoft/Boot/bootmgfw.efi

• insmod part_gpt &insmod fat
  GRUB2为了减少自身体积，启动时一些模块是默认不安装的，启动WIN10需要支持GPT与FAT32格式，这里我们手动安装这两个模块。
• set root=(hd0, gpt1)
  该命令效果和shell下的chroot一样，可以更改当前运行系统的根目录，需要注意的是(hd0，gpt1)并不是WIN10的系统盘所在分区，而是WIN10的EFI分区，这点在前文已经解释了（GRUB2无法直接引导WIN10）。
• chainloader /efi/Microsoft/Boot/bootmgfw.efi
  顾名思义，该命令是一个链式装载启动工具，通过引导Windows Boot Manager间接引导WIN10

GRUB2添加WIN10启动项

GRUB2命令行成功引导WIN10，那就意味着可以更进一步——在GRUB2中添加WIN10启动项了。有想过手动在GRUB2配置文件中添加WIN10的menuentry，却总觉得不太完美（鄙人强烈的强迫症在作祟）。
有没有让GRUB2侦测WIN10自动生成配置文件的方法呢？答案是Yes。
通过GRUB2官方文档了解到如果在第一次安装时os-probe没有侦测到WIN10，有两种方法可以补救：

• 挂载WIN10的EFI系统分区，然后执行update-grub
• 先执行lsblk获取硬盘信息，然后执行update-grub

我用的是第二种方法，果然在update-grub时侦测到了WIN10，然后自动生成了相关的启动配置。查看/boot/grub/grub.conf文件，自动生成的WIN10配置如下：

### BEGIN /etc/grub.d/30_os-prober ###
menuentry 'Windows Boot Manager (on /dev/nvme0n1p2)' --class windows --class os $menuentry_id_option 'osprober-efi-181C-9F4B' {
	insmod part_gpt
	insmod fat
	if [ x$feature_platform_search_hint = xy ]; then
	  search --no-floppy --fs-uuid --set=root  181C-9F4B
	else
	  search --no-floppy --fs-uuid --set=root 181C-9F4B
	fi
	chainloader /efi/Microsoft/Boot/bootmgfw.efi
}
set timeout_style=menu
if [ "${timeout}" = 0 ]; then
  set timeout=10
fi
### END /etc/grub.d/30_os-prober ###

update-grub 与 grub-mkconfig
grub-mkconfig会读取/etc/default/grub文件内容，然后通过os-prober扫描所有分区侦测OS，最终生成相关配置并写入/boot/efi/grub.conf，而update-grub则是一个脚本文件，调用的是grub-mkconfig。

四、小结

生命的意义在于折腾，如果不折腾，那么跟咸鱼有什么区别呢？
虽然折腾到最后还是重装了系统，但从中也获得了许多知识，满足感爆棚，因此写下本文，一为记录折腾过程防止自己问题重犯、二为碰到相同问题的朋友们提供小小的帮助。

---

参考：

1. Microsoft 支持 - bootres.dll损坏
2. GRUB (简体中文) - ArchWiki
3. the GNU GRUB manual
