一、 目的
1、设计一个六自由度机器人，至少包含一个伸缩关节，要求机器人工作空间能满足分拣工位要求。
2、根据自己设计的机器人，建立DH坐标系，设定各关节变量的取值范围，并列出齐次变换矩阵并在matlab进行仿真。

二、内容
1、下载并安装MATLAB里的 Robotic机器人工具箱。
2、编写机器人位姿运动学方程，即给定关节变量，求解机器人末端相对于基坐标的齐次变换矩阵。并在此基础上，用工具箱里的命令fkine验证程序的正确性。
3、编写机器人速度运动学中求解雅克比矩阵的程序，并在此基础上，用工具箱里的命令jacob0验证程序的正确性。
4、使用机器人工具箱建立机器人连杆模型（如图3），并在此基础上，绘制机器人工作空间。
在这里插入图片描述
图3机器人连杆模型

5、利用机器人工具箱里的ikine命令求取机器人运动学逆解，基本要求是末端实现位置逆解。利用逆解完成简单的末端路径仿真，例如控制机械臂末端从传送带运动到篮筐的四个角落。
6、自行选定机器人末端抓取物品的起点和终点，以及机器人末端完成任务所需的时间。并在此基础上，利用机器人学轨迹规划的常用方法，对其做关节空间的轨迹规划。需要注意的是，避免在运动过程中使末端碰到障碍。取0.1s为时间步长，利用求解雅克比矩阵的程序，每一个时间步长，求一次雅克比矩阵行列式，并画出其与时间的关系。
三、程序
定义机器人：
%六连杆机器人模型

p=pi/2
%        theta d    a  alpha
L(1)=Link([0,  400, 0,    0],'modified')
L(2)=Link([0,  0,   0,  p],'modified')
L(3)=Link([0,  0,   300,  0],'modified')
L(4)=Link([0,  0,   300,    0],'modified')
L(5)=Link([0,  0,   0,    p],'modified')
L(6)=Link([0,  0,   0,    0],'modified')
L(1).qlim = pi/180*[-180 180];
L(2).qlim = pi/180*[0 180];
L(3).qlim = pi/180*[-90 90];
L(4).qlim = pi/180*[0 180];
L(5).qlim = pi/180*[-180 180];
L(6).qlim = [0 400];
L(6).jointtype='P'
six_link=SerialLink(L,'name','fivelink')

根据DH参数求解变换矩阵的函数trans：
%输入JD，即6个关节变量的值，求解正运动方程

function [ T ] = trans( theta, d, a, alpha )
T =[
    cos(theta),           -sin(theta),          0,          a;
    sin(theta)*cos(alpha),cos(theta)*cos(alpha),-sin(alpha),-d*sin(alpha);
    sin(theta)*sin(alpha),cos(theta)*sin(alpha),cos(alpha), d*cos(alpha);
    0,                    0,                    0,          1
   ];
end

正向运动学：
%JD为输入的1*6的数组，代表6个关节变量

function [ T06 ] = fkine(JD)
if nargin<2; end
T01 =trans( JD(1), 400,   0,   0 );
T12 =trans( JD(2), 0,     0,   pi/2 );
T23 =trans( JD(3), 0,     300, 0 );
T34 =trans( JD(4), 0,     300, 0 );
T45 =trans( JD(5), 0,     0,   pi/2 );
T56 =trans( 0,     JD(6), 0,   0 );
T06 =T01*T12*T23*T34*T45*T56;
end

求解雅可比：
略 。。。
工作空间：
略 。。。
轨迹规划：
略 。。。

关节空间的轨迹规划，求解雅克比行列式：
略 。。。
四、实验结果
1.机器人模型：
由5个转动关节一个移动关节组成，最后的关节为移动关节

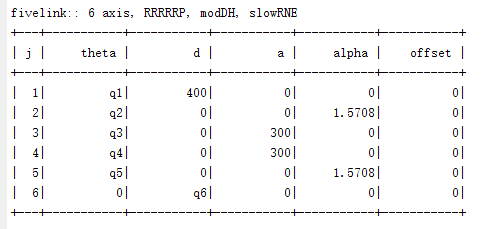

DH参数：
在这里插入图片描述

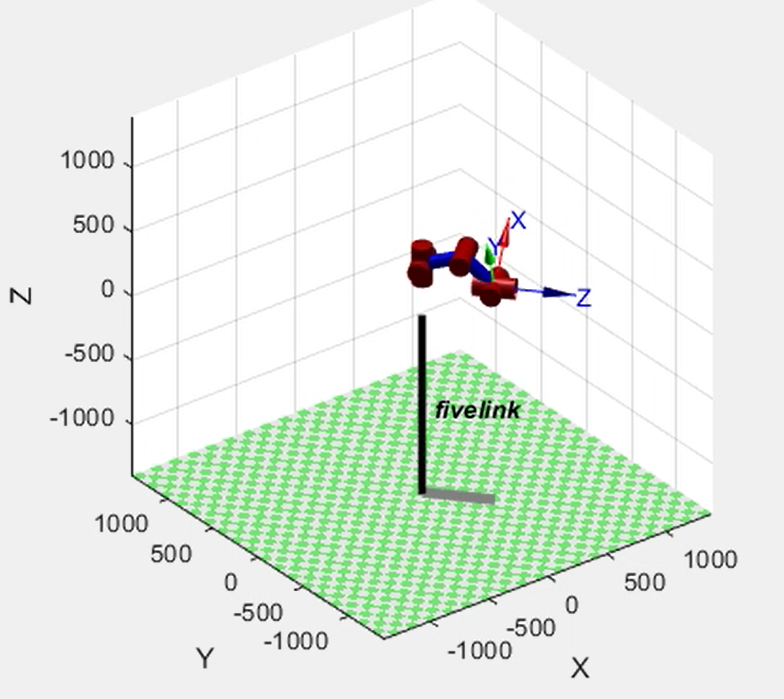

机器人仿真模型：
在这里插入图片描述

2.求解齐次变换矩阵，使用工具箱里的命令fkine验证：
q为关节变量，fkine()为自行编写的函数,six_link.fkine()为工具箱函数，结果一致：
在这里插入图片描述

  1. 用工具箱里的命令jacob0验证编写的求解雅可比程序的正确性：

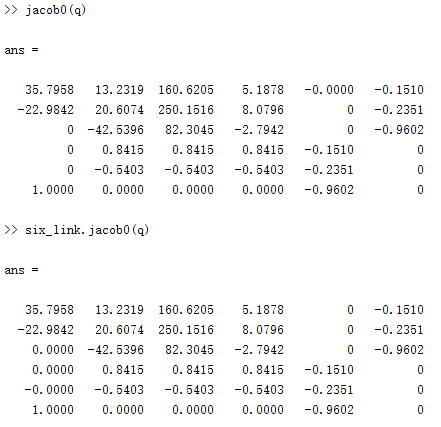

    q为关节变量，jacob0()为自行编写的函数,six_link.jacob0()为工具箱函数，两者求解结果一致：

在这里插入图片描述

4.工作空间：

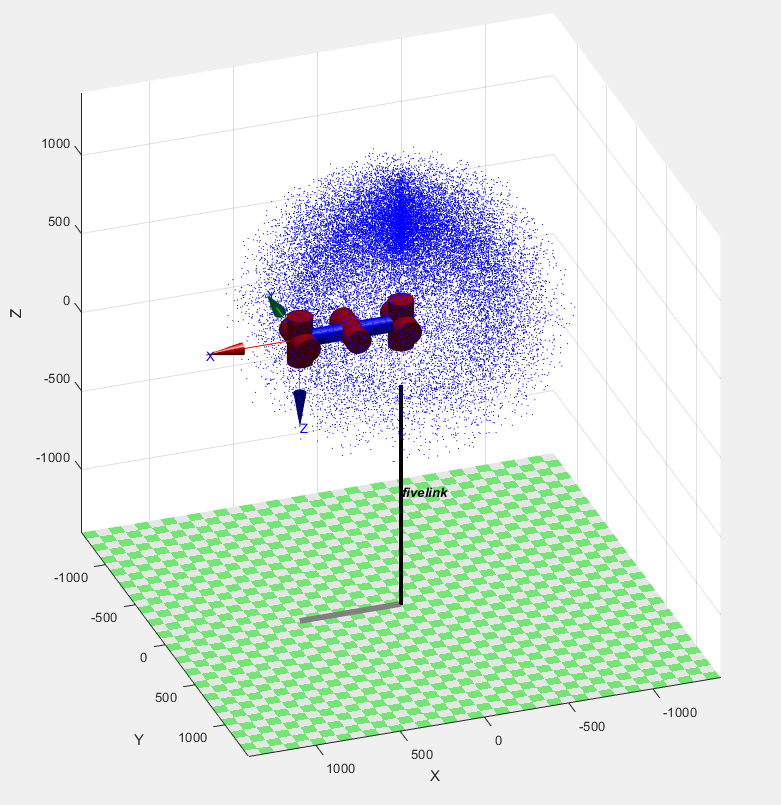

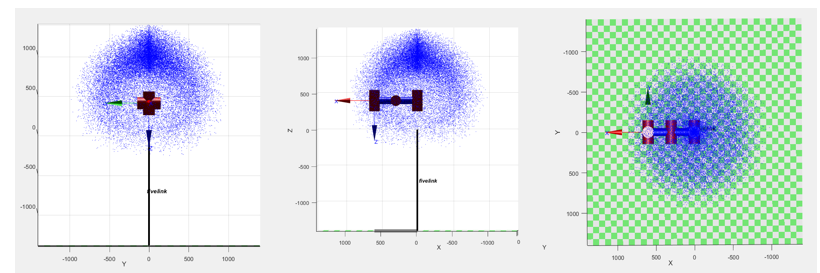

蓝色点形成的区域就是工作空间：

在这里插入图片描述
在这里插入图片描述

5.逆解仿真
定义了四个点，逆解后完成路径规划，规划结果见动画
在这里插入图片描述

  1. 关节空间的轨迹规划，以及雅克比矩阵行列式与时间的关系

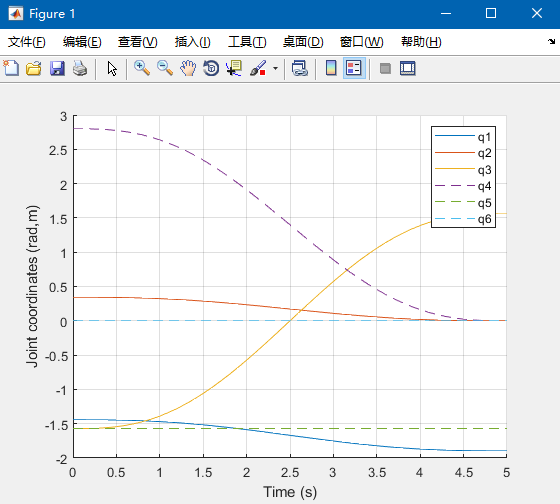

    关节空间的轨迹规划结果：
    在这里插入图片描述

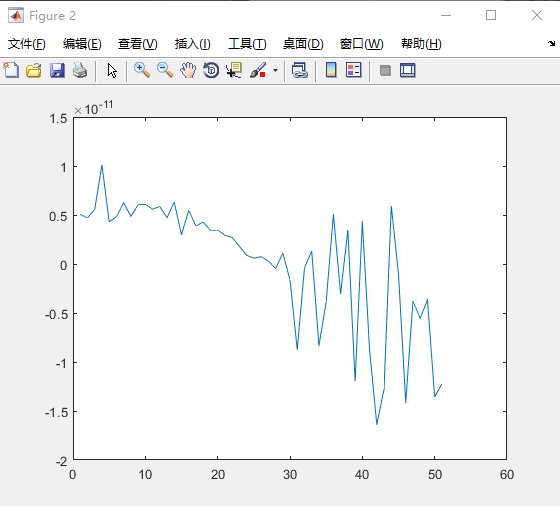

雅可比行列式与时间的关系：
在这里插入图片描述

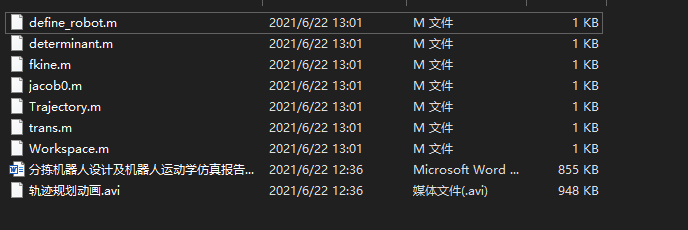

下载链接：包括matlab程序+word报告+视频动画，具体如下图
下载链接：版本二
下载链接：版本三
下载链接：版本三
在这里插入图片描述

咨询链接：matlab正逆运动学分析与轨迹规划
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
