ArcGIS Pro中3D自定义工具整理_xinying的技术专栏的博客-程序员秘密

技术标签：优化obj纹理倾斜摄影 ArcGIS Pro 压缩slpk

目前在研究ArcGIS Pro中的三维功能，陆陆续续地发现了一些问题，针对这些问题开发了四个自定义工具，这里整理一下，首先工具箱长这样：

在这里插入图片描述
接下来分别介绍一下每个工具的使用说明以及解决了什么问题。

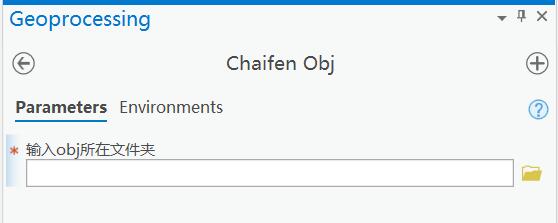

1，Chaifen Obj 工具

在这里插入图片描述
使用说明：

该工具主要用于将较大的obj文件拆分为多个小的obj文件，输入obj所在的文件夹路径即可，可以批量处理。

解决问题：

该工具主要解决两个问题：一是将obj进行拆分，拆分后的obj以原始obj中的object对象命名，便于后面属性挂接；二是同时进行了纹理优化，解决纹理丢失和变暗问题。

Tips：如果要保留原始的obj，注意提前备份。

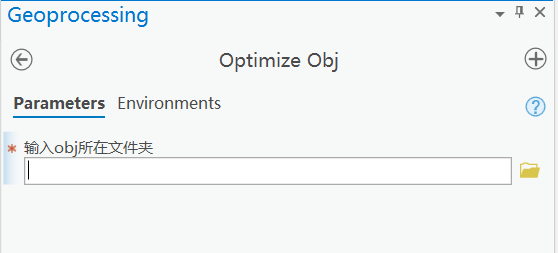

2，Optimize Obj工具

在这里插入图片描述

使用说明：

该工具主要用于优化obj文件的纹理，输入obj所在的文件夹路径即可，可以批量处理。

解决问题：

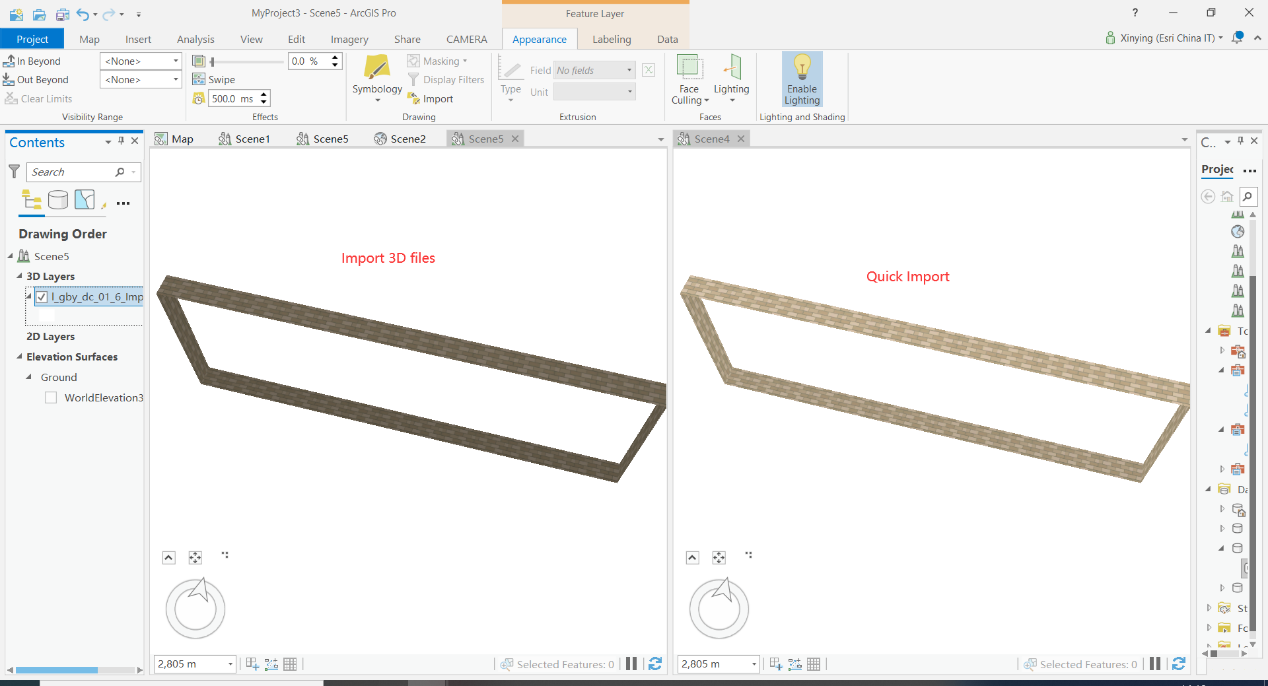

该工具主要解决两个问题：一是通过Import 3D files工具导入obj时纹理丢失，而Quick Import工具则可以正常导入；二是通过Import 3D files工具导入obj后生成的Multipatch纹理变暗，如下图：

Tips：该工具与ArcGIS Pro的版本无关，任何版本都可以使用。

3，Optimize Slpk Size工具

在这里插入图片描述

使用说明：

该工具用于优化slpk的大小，仅针对I3S 1.7版本生成的slpk（倾斜或者3D Object类型都可以）。输入slpk所在的文件夹路径，选择要保留的纹理类型，建议两种格式都保留，可以批量处理。

解决问题：

在不改变性能的前提下解决了如下问题：1，压缩slpk之后占用硬盘空间变小，所以后续上传至Portal和发布slpk的时间也相应变短；2，浏览器端加载时不会访问重复纹理，提升浏览器端显示性能。

例如：一个倾斜类型的slpk原始大小是：2.8G，压缩之后大小是：2.05G；一个3D Object类型的slpk原始大小是494M，压缩之后是232M。

Tips: 压缩比不是固定的，和具体的slpk有关，有的slpk压缩的比较多，有的slpk压缩的比较少。该工具针对I3S 1.7版本。

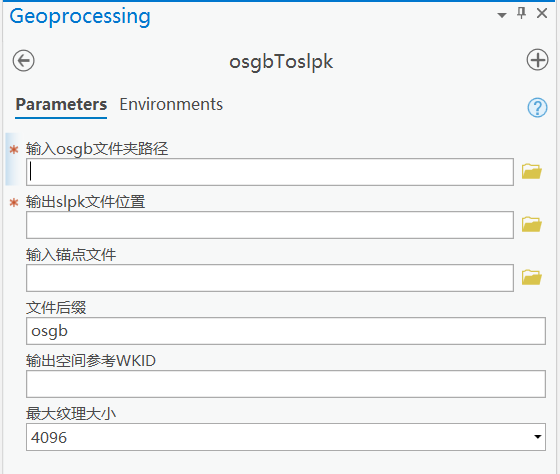

4，osgbToslpk工具

使用说明：

1，输入osgb文件夹路径那里选择Data的上一级文件夹；
2，工具会自动寻找输入文件夹下有没有metadata.xml文件，如果有的话，输入锚点文件参数下会自动识别出该文件，没有的话可以手动选择shapefile文件；
3，空间参考输入WKID即可。

解决问题：

osgb文件夹里有时会多出一些不属于该区域的osgb文件，这些osgb文件不仅会增加生成slpk时的处理时间，有时也会导致结果出错。该工具会忽略这些错误的osgb文件，仅处理属于该区域的osgb文件，加快处理速度。

Tips：该工具仅适用于Pro 2.6版本。

最最重要的问题来了，那么工具在哪里呢？工具在这里：

Pro 2.5版本

Pro 2.6版本

最后，欢迎大家下载试用，有问题可以给我留言哦~
