在已经完成MCU和传感器的SPI通信的基础上，增加DMA读取方式。

学习笔记（1）stm32h743和ADXL355的SPI通信，基于cubeMX和keil5MDK平台，采用HAL库编程，代码已模块化处理_wql_njust的博客-程序员秘密

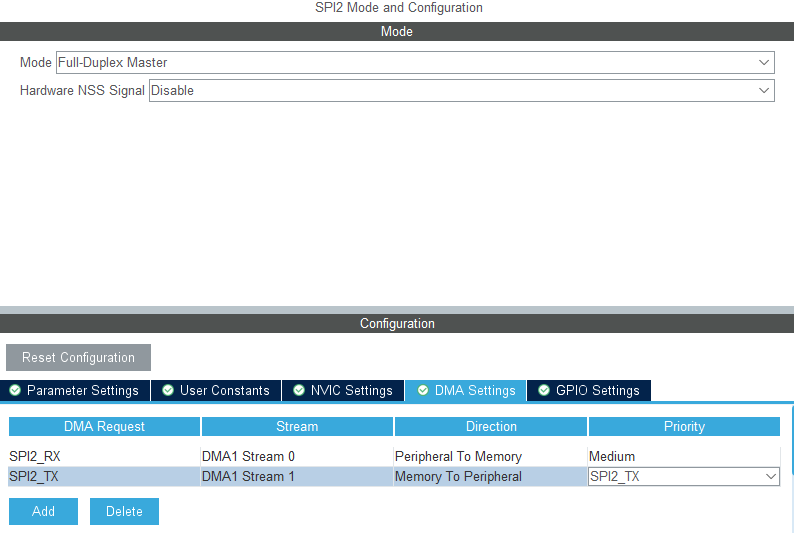

在cubeMX中，如下图左下角，点击add，增加两个DMA Requset，优先级可以配置为Medium，

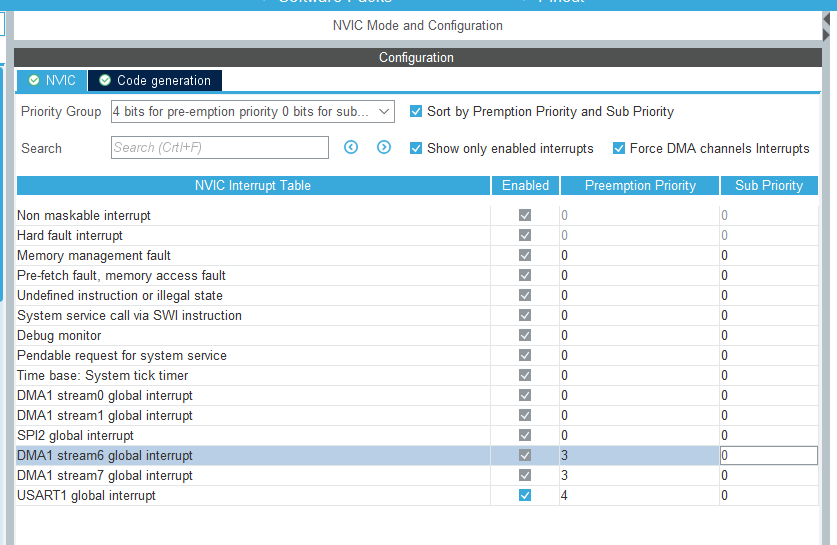

使用DMA需要配置中断，所以 DMA1 stream0、DMA1stream1、 SPI global interrupt需设置合适的优先级。

生成代码：

不要复制我的！ 我这是示意性的，中断没有设置，也没包含句柄的声明。

下面的代码 在stm32h7xx_hal_msp.c中，可移植到自己的SPI.C文件中，

void HAL_SPI_MspInit(SPI_HandleTypeDef* hspi)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(hspi->Instance==SPI2)
  {
  /* USER CODE BEGIN SPI2_MspInit 0 */

  /* USER CODE END SPI2_MspInit 0 */
    /* Peripheral clock enable */
    __HAL_RCC_SPI2_CLK_ENABLE();

    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    /**SPI2 GPIO Configuration
    PC1     ------> SPI2_MOSI
    PC2_C     ------> SPI2_MISO
    PB10     ------> SPI2_SCK
    */
    GPIO_InitStruct.Pin = GPIO_PIN_1|GPIO_PIN_2;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF5_SPI2;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF5_SPI2;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

    /* SPI2 DMA Init */
    /* SPI2_RX Init */
    hdma_spi2_rx.Instance = DMA1_Stream0;
    hdma_spi2_rx.Init.Request = DMA_REQUEST_SPI2_RX;
    hdma_spi2_rx.Init.Direction = DMA_PERIPH_TO_MEMORY;
    hdma_spi2_rx.Init.PeriphInc = DMA_PINC_DISABLE;
    hdma_spi2_rx.Init.MemInc = DMA_MINC_ENABLE;
    hdma_spi2_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
    hdma_spi2_rx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
    hdma_spi2_rx.Init.Mode = DMA_NORMAL;
    hdma_spi2_rx.Init.Priority = DMA_PRIORITY_MEDIUM;
    hdma_spi2_rx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
    if (HAL_DMA_Init(&hdma_spi2_rx) != HAL_OK)
    {
      Error_Handler();
    }

    __HAL_LINKDMA(hspi,hdmarx,hdma_spi2_rx);

    /* SPI2_TX Init */
    hdma_spi2_tx.Instance = DMA1_Stream1;
    hdma_spi2_tx.Init.Request = DMA_REQUEST_SPI2_TX;
    hdma_spi2_tx.Init.Direction = DMA_MEMORY_TO_PERIPH;
    hdma_spi2_tx.Init.PeriphInc = DMA_PINC_DISABLE;
    hdma_spi2_tx.Init.MemInc = DMA_MINC_ENABLE;
    hdma_spi2_tx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;
    hdma_spi2_tx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
    hdma_spi2_tx.Init.Mode = DMA_NORMAL;
    hdma_spi2_tx.Init.Priority = DMA_PRIORITY_MEDIUM;
    hdma_spi2_tx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;
    if (HAL_DMA_Init(&hdma_spi2_tx) != HAL_OK)
    {
      Error_Handler();
    }

    __HAL_LINKDMA(hspi,hdmatx,hdma_spi2_tx);

    /* SPI2 interrupt Init */
    HAL_NVIC_SetPriority(SPI2_IRQn, 3, 0);
    HAL_NVIC_EnableIRQ(SPI2_IRQn);
  /* USER CODE BEGIN SPI2_MspInit 1 */

  /* USER CODE END SPI2_MspInit 1 */
  }

}

下面的代码 在main.c中，可移植到自己的SPI.C文件中，

static void MX_DMA_Init(void)
{

  /* DMA controller clock enable */
  __HAL_RCC_DMA1_CLK_ENABLE();

  /* DMA interrupt init */
  /* DMA1_Stream0_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Stream0_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Stream0_IRQn);
  /* DMA1_Stream1_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Stream1_IRQn, 0, 0);
  HAL_NVIC_EnableIRQ(DMA1_Stream1_IRQn);
  /* DMA1_Stream6_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Stream6_IRQn, 3, 0);
  HAL_NVIC_EnableIRQ(DMA1_Stream6_IRQn);
  /* DMA1_Stream7_IRQn interrupt configuration */
  HAL_NVIC_SetPriority(DMA1_Stream7_IRQn, 3, 0);
  HAL_NVIC_EnableIRQ(DMA1_Stream7_IRQn);

}

下面的代码 在stm32h7xx_it.c中，需要移植到自己的SPI.C文件中， 是DMA的完成中断，自己重写也可以，如果不及时清除中断标志，程序会卡死。

void DMA1_Stream0_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Stream0_IRQn 0 */

  /* USER CODE END DMA1_Stream0_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_spi2_rx);
  /* USER CODE BEGIN DMA1_Stream0_IRQn 1 */

  /* USER CODE END DMA1_Stream0_IRQn 1 */
}

/**
  * @brief This function handles DMA1 stream1 global interrupt.
  */
void DMA1_Stream1_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Stream1_IRQn 0 */

  /* USER CODE END DMA1_Stream1_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_spi2_tx);
  /* USER CODE BEGIN DMA1_Stream1_IRQn 1 */

  /* USER CODE END DMA1_Stream1_IRQn 1 */
}

下面的函数是我用来读传感器数据的，调用函数时，为三个形参传递的值：读取数据的地址，读到的数据存在哪里，读多少个字节

注意！ DMA方式下，Delay是必不可少的，不然将会读到全是0xff，因为DMA命令发出后，不会阻塞CPU，因此，如果下面的程序没有延时，发送未完成时，接受命令便发出了，同理，接收未完成时，片选已经拉高了，但是常规的HAL_Delay最小可以延时1ms，实在是没有必要，因此我写了一个微秒级的延时函数。

void SPI_DMA_ReadWriteByte(uint8_t TData,uint8_t * DRxData,uint8_t Len )
{

    uint8_t adress=TData;
	adress = adress << 1;
    adress |= 0x01;

	HAL_GPIO_WritePin(SPI_CS_GPIO_Port, SPI_CS_Pin, GPIO_PIN_RESET);

    if(HAL_SPI_Transmit_DMA(&hspi2, &adress, 1) != HAL_OK)
		printf("\r\nDMA发送不正常!\r\n");
	Delay_us(2);

	if(HAL_SPI_Receive_DMA(&hspi2, DRxData, Len) != HAL_OK)
        printf("\r\nDMA接收不正常!\r\n");

	Delay_us(2);

	HAL_GPIO_WritePin(SPI_CS_GPIO_Port, SPI_CS_Pin, GPIO_PIN_SET);
}

Delay_us():

void Delay_us(uint16_t time)//Delay_us(1) = 1us
{
HAL_SYSTICK_Config(400);
HAL_Delay(time);
HAL_SYSTICK_Config(400000);
}

 在我的实验中，DMA并未达到预期的加速效果，因为我每次只读取9个字节，然后要对9个字节进行拼接和数据转换，还要做均值滤波，依然要占用CPU资源，而且在我需要的数据传输完成之前，我的下一个任务还是被阻塞的，所以，后面只能在ADXL355接个MCU，把数据处理完成后，源源不断地发送到主MCU，然后采用DMA双缓冲的办法。这个是后话了，不过一定会做的。
