一、设计思路
假设要显示的-987.6
则要显示的个、十、百、千、万、十万分别为6、7、8、9其中万和十万为0；

需要注意的是，bcd_8421模块完成二进制到bcd编码所用的时间在21个周期，所以需要一段时间的延迟。
data_reg[23:0]用作变量的寄存，但是只是对符号位和数据位进行寄存，不包含小数点位

二、实现

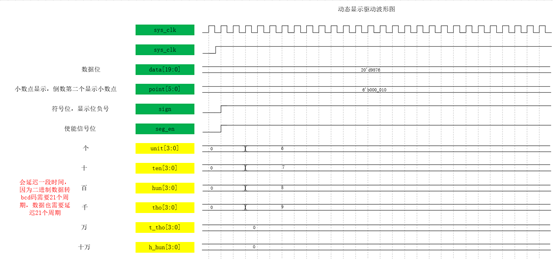

1.visio波形图分析

2.程序

module  seg_dynamic
(
    input   wire            sys_clk     , //系统时钟，频率50MHz
    input   wire            sys_rst_n   , //复位信号，低有效
    input   wire    [19:0]  data        , //数码管要显示的值
    input   wire    [5:0]   point       , //小数点显示,高电平有效
    input   wire            seg_en      , //数码管使能信号，高电平有效
    input   wire            sign        , //符号位，高电平显示负号

    output  reg     [5:0]   sel         , //数码管位选信号
    output  reg     [7:0]   seg           //数码管段选信号
);


//parameter define
parameter   CNT_MAX =   16'd49_999;  //数码管刷新时间计数最大值

//wire  define
wire    [3:0]   unit        ;   //个位数
wire    [3:0]   ten         ;   //十位数
wire    [3:0]   hun         ;   //百位数
wire    [3:0]   tho         ;   //千位数
wire    [3:0]   t_tho       ;   //万位数
wire    [3:0]   h_hun       ;   //十万位数

//reg   define
reg     [23:0]  data_reg    ;   //待显示数据寄存器
reg     [15:0]  cnt_1ms     ;   //1ms计数器
reg             flag_1ms    ;   //1ms标志信号
reg     [2:0]   cnt_sel     ;   //数码管位选计数器
reg     [5:0]   sel_reg     ;   //位选信号
reg     [3:0]   data_disp   ;   //当前数码管显示的数据
reg             dot_disp    ;   //当前数码管显示的小数点

//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************//

//data_reg：控制数码管显示数据
 always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        data_reg    <=  24'b0;
//若显示的十进制数的十万位为非零数据或需显示小数点，则六个数码管全显示
    else    if((h_hun) || (point[5]))
        data_reg    <=  {
    h_hun,t_tho,tho,hun,ten,unit};
//若显示的十进制数的万位为非零数据或需显示小数点，则值显示在5个数码管上
//打比方我们输入的十进制数据为20’d12345，我们就让数码管显示12345而不是012345
    else    if(((t_tho) || (point[4])) && (sign == 1'b1))//显示负号
        data_reg <= {
    4'd10,t_tho,tho,hun,ten,unit};//4'd10我们定义为显示负号
    else    if(((t_tho) || (point[4])) && (sign == 1'b0))
        data_reg <= {
    4'd11,t_tho,tho,hun,ten,unit};//4'd11我们定义为不显示
//若显示的十进制数的千位为非零数据或需显示小数点，则值显示4个数码管
    else    if(((tho) || (point[3])) && (sign == 1'b1))
        data_reg <= {
    4'd11,4'd10,tho,hun,ten,unit};
    else    if(((tho) || (point[3])) && (sign == 1'b0))
        data_reg <= {
    4'd11,4'd11,tho,hun,ten,unit};
//若显示的十进制数的百位为非零数据或需显示小数点，则值显示3个数码管
    else    if(((hun) || (point[2])) && (sign == 1'b1))
        data_reg <= {
    4'd11,4'd11,4'd10,hun,ten,unit};
    else    if(((hun) || (point[2])) && (sign == 1'b0))
        data_reg <= {
    4'd11,4'd11,4'd11,hun,ten,unit};
//若显示的十进制数的十位为非零数据或需显示小数点，则值显示2个数码管
    else    if(((ten) || (point[1])) && (sign == 1'b1))
        data_reg <= {
    4'd11,4'd11,4'd11,4'd10,ten,unit};
    else    if(((ten) || (point[1])) && (sign == 1'b0))
        data_reg <= {
    4'd11,4'd11,4'd11,4'd11,ten,unit};
//若显示的十进制数的个位且需显示负号
    else    if(((unit) || (point[0])) && (sign == 1'b1))
        data_reg <= {
    4'd11,4'd11,4'd11,4'd11,4'd10,unit};
//若上面都不满足都只显示一位数码管
    else
        data_reg <= {
    4'd11,4'd11,4'd11,4'd11,4'd11,unit};

//cnt_1ms:1ms循环计数
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_1ms <=  16'd0;
    else    if(cnt_1ms == CNT_MAX)
        cnt_1ms <=  16'd0;
    else
        cnt_1ms <=  cnt_1ms + 1'b1;

//flag_1ms:1ms标志信号
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        flag_1ms    <=  1'b0;
    else    if(cnt_1ms == CNT_MAX - 1'b1)
        flag_1ms    <=  1'b1;
    else
        flag_1ms    <=  1'b0;

//cnt_sel：从0到5循环数，用于选择当前显示的数码管
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_sel <=  3'd0;
    else    if((cnt_sel == 3'd5) && (flag_1ms == 1'b1))
        cnt_sel <=  3'd0;
    else    if(flag_1ms == 1'b1)
        cnt_sel <=  cnt_sel + 1'b1;
    else
        cnt_sel <=  cnt_sel;

//数码管位选信号寄存器
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        sel_reg <=  6'b000_000;
    else    if((cnt_sel == 3'd0) && (flag_1ms == 1'b1))
        sel_reg <=  6'b000_001;
    else    if(flag_1ms == 1'b1)
        sel_reg <=  sel_reg << 1;
    else
        sel_reg <=  sel_reg;

//控制数码管的位选信号，使六个数码管轮流显示
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        data_disp    <=  4'b0;
    else    if((seg_en == 1'b1) && (flag_1ms == 1'b1))
        case(cnt_sel)
        3'd0:   data_disp    <=  data_reg[3:0]  ;  //给第1个数码管赋个位值
        3'd1:   data_disp    <=  data_reg[7:4]  ;  //给第2个数码管赋十位值
        3'd2:   data_disp    <=  data_reg[11:8] ;  //给第3个数码管赋百位值
        3'd3:   data_disp    <=  data_reg[15:12];  //给第4个数码管赋千位值
        3'd4:   data_disp    <=  data_reg[19:16];  //给第5个数码管赋万位值
        3'd5:   data_disp    <=  data_reg[23:20];  //给第6个数码管赋十万位值
        default:data_disp    <=  4'b0        ;
        endcase
    else
        data_disp   <=  data_disp;

//dot_disp：小数点低电平点亮，需对小数点有效信号取反
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        dot_disp    <=  1'b1;
    else    if(flag_1ms == 1'b1)
        dot_disp    <=  ~point[cnt_sel];
    else
        dot_disp    <=  dot_disp;

//控制数码管段选信号，显示数字
always@(posedge sys_clk or  negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        seg <=  8'b1111_1111;
    else
        case(data_disp)
            4'd0  : seg  <=  {dot_disp,7'b100_0000};    //显示数字0
            4'd1  : seg  <=  {dot_disp,7'b111_1001};    //显示数字1
            4'd2  : seg  <=  {dot_disp,7'b010_0100};    //显示数字2
            4'd3  : seg  <=  {dot_disp,7'b011_0000};    //显示数字3
            4'd4  : seg  <=  {dot_disp,7'b001_1001};    //显示数字4
            4'd5  : seg  <=  {dot_disp,7'b001_0010};    //显示数字5
            4'd6  : seg  <=  {dot_disp,7'b000_0010};    //显示数字6
            4'd7  : seg  <=  {dot_disp,7'b111_1000};    //显示数字7
            4'd8  : seg  <=  {dot_disp,7'b000_0000};    //显示数字8
            4'd9  : seg  <=  {dot_disp,7'b001_0000};    //显示数字9
            4'd10 : seg  <=  8'b1011_1111          ;    //显示负号
            4'd11 : seg  <=  8'b1111_1111          ;    //不显示任何字符
            default:seg  <=  8'b1100_0000;
        endcase

//sel:数码管位选信号赋值
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        sel <=  6'b000_000;
    else
        sel <=  sel_reg;

//********************************************************************//
//*************************** Instantiation **************************//
//********************************************************************//

//---------- bsd_8421_inst ----------
bcd_8421    bcd_8421_inst
(
    .sys_clk     (sys_clk  ),   //系统时钟，频率50MHz
    .sys_rst_n   (sys_rst_n),   //复位信号，低电平有效
    .data        (data     ),   //输入需要转换的数据

    .unit        (unit     ),   //个位BCD码
    .ten         (ten      ),   //十位BCD码
    .hun         (hun      ),   //百位BCD码
    .tho         (tho      ),   //千位BCD码
    .t_tho       (t_tho    ),   //万位BCD码
    .h_hun       (h_hun    )    //十万位BCD码
);

endmodule

仿真程序

`timescale 1ns/1ns
module tb_seg_dynamic();


reg         sys_clk         ;
reg         sys_rst_n       ;
reg [19:0]  data            ;
reg [5:0]   point           ;
reg         seg_en          ;
reg         sign            ;

wire    [5:0]   sel         ;
wire    [7:0]   seg         ;

initial
    begin
        sys_clk = 1'b1;
        sys_rst_n <= 1'b0;
        data <= 20'd0;
        point <= 6'b0;
        sign <= 1'b0;
        seg_en <= 1'b0;
        #30
        sys_rst_n <= 1'b1;
        data <= 20'd9876;
        point <= 6'b000010;
        sign <= 1'b1;
        seg_en <= 1'b1;
    end

always #10 sys_clk = ~sys_clk;
defparam  seg_dynamic_inst.CNT_MAX = 20'd5 ;
//对seg_dynamic_inst模块中的CNT_MAX进行重新定义
seg_dynamic seg_dynamic_inst
(
    .sys_clk   (sys_clk  ) ,
    .sys_rst_n (sys_rst_n) ,
    .data      (data     ) ,
    .point     (point    ) ,
    .seg_en    (seg_en   ) ,
    .sign      (sign     ) ,

    .sel       (sel      ) ,
    .seg       (seg      )
);

endmodule
