本文为Edgex系列第四篇文章，本次我们从零开始接入一个MQTT虚拟设备，体验一个完整的接入流程，并使用相关服务API进行调用。

一、整体架构

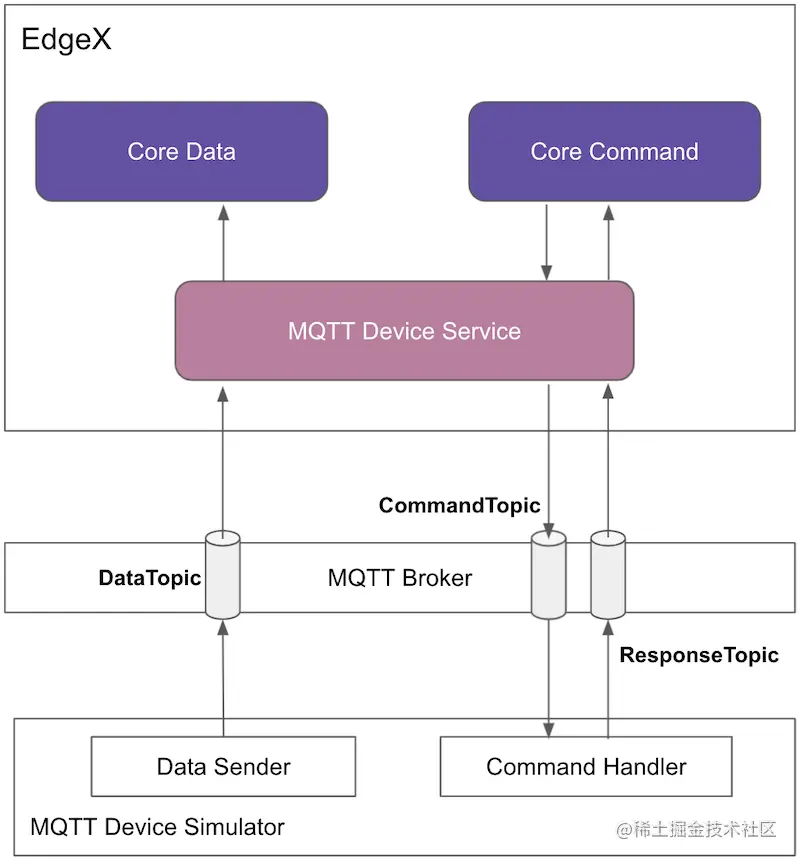

js脚本作MQTT Device；mosquitto作代理，类似于MQ的broker；client使用EdgeX内置的device-mqtt-go模块，当然这里我们也可以基于EdgeX的SDK进行自定义开发。MQTT Device simulation发布DataTopic和ResponseTopic，接受来自CommandTopic的请求。

一、准备设备配置文件

创建目录与文件。

- custom-config
    |- profiles
        |- my.custom.device.profile.yml
    |- devices
        |- my.custom.device.config.toml
复制代码

编辑profile文件：vim my.custom.device.profile.yml ，内容如下

name: "my-custom-device-profile"
manufacturer: "iot"
model: "MQTT-DEVICE"
description: "Test device profile"
labels:
  - "mqtt"
  - "test"
deviceResources:
  -
    name: randnum
    isHidden: true
    description: "device random number"
    properties:
      valueType: "Float32"
      readWrite: "R"
  -
    name: ping
    isHidden: true
    description: "device awake"
    properties:
      valueType: "String"
      readWrite: "R"
  -
    name: message
    isHidden: false
    description: "device message"
    properties:
      valueType: "String"
      readWrite: "RW"

deviceCommands:
  -
    name: values
    readWrite: "R"
    isHidden: false
    resourceOperations:
        - { deviceResource: "randnum" }
        - { deviceResource: "ping" }
        - { deviceResource: "message" }
复制代码

编辑config文件：vim my.custom.device.config.toml ，内容如下

# Pre-define Devices
[[DeviceList]]
  Name = "my-custom-device"
  ProfileName = "my-custom-device-profile"
  Description = "MQTT device is created for test purpose"
  Labels = [ "MQTT", "test" ]
  [DeviceList.Protocols]
    [DeviceList.Protocols.mqtt]
       CommandTopic = "CommandTopic"
    [[DeviceList.AutoEvents]]
       Interval = "30s"
       OnChange = false
       SourceName = "message"
复制代码

这里的CommandTopic用于处理GET/SET请求。

二、准备 docker-compose 文件

1. 进入我们之前clone下来的edgex-compose项目
2. cd ./compose-builder
3. 执行make gen ds-mqtt mqtt-broker no-secty ds-virtual ui生成docker-compose文件，这里mqtt-broker即是mosquitto，ds-mqtt即是device-mqtt-go
4. 检查生成的文件 cat docker-compose.yml,删除端口映射前的127.0.0.1
5. 添加device-mqtt环境变量与数据卷
6. 启动EdgeX Foundry

device-mqtt:
    ...
    environment:
        ...
        DEVICE_DEVICESDIR: /custom-config/devices
        DEVICE_PROFILESDIR: /custom-config/profiles
    ...
    volumes:
        - /usr/local/cq/tool/custom-config:/custom-config
复制代码

1. 在docker-compose.yml文件目录执行 docker-compose up -d

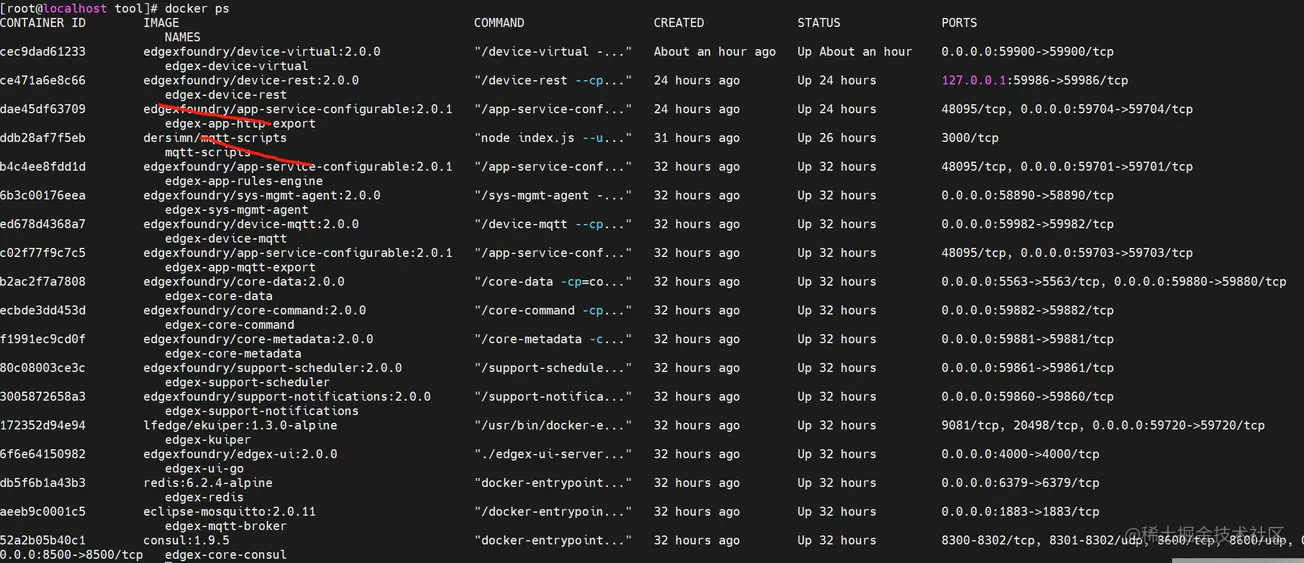

2. docker ps检查服务是否都已经启动

注：红线处的导出服务大家可以先不用考虑。

三、运行 MQTT 设备模拟器

1. 创建mock-device.js文件
2. vim mock-device.js

function getRandomFloat(min, max) {
    return Math.random() * (max - min) + min;
}

const deviceName = "my-custom-device";
let message = "test-message";

// DataSender sends async value to MQTT broker every 15 seconds
schedule('*/15 * * * * *', ()=>{
    let body = {
        "name": deviceName,
        "cmd": "randnum",
        "randnum": getRandomFloat(25,29).toFixed(1)
    };
    publish( 'DataTopic', JSON.stringify(body));
});

// CommandHandler receives commands and sends response to MQTT broker
// 1. Receive the reading request, then return the response
// 2. Receive the set request, then change the device value
subscribe( "CommandTopic" , (topic, val) => {
    var data = val;
        if (data.method == "set") {
        message = data[data.cmd]
    }else{
        switch(data.cmd) {
            case "ping":
              data.ping = "pong";
              break;
            case "message":
              data.message = message;
              break;
            case "randnum":
                data.randnum = 12.123;
                break;
          }
    }
    publish( "ResponseTopic", JSON.stringify(data));
});
复制代码

1. 运行设备服务

docker run -d --restart=always --name=mqtt-scripts \
-v /usr/local/cq/tool/mqtt-scripts:/scripts \ dersimn/mqtt-scripts
--url mqtt://172.17.0.1 --dir /scripts
复制代码

注意将/usr/local/cq/tool/mqtt-scripts替换为宿主机文件路径。运行结束后使用docker ps检查服务是否启动。

四、进入UI界面查看设备

进入${EdgexIp}:4000

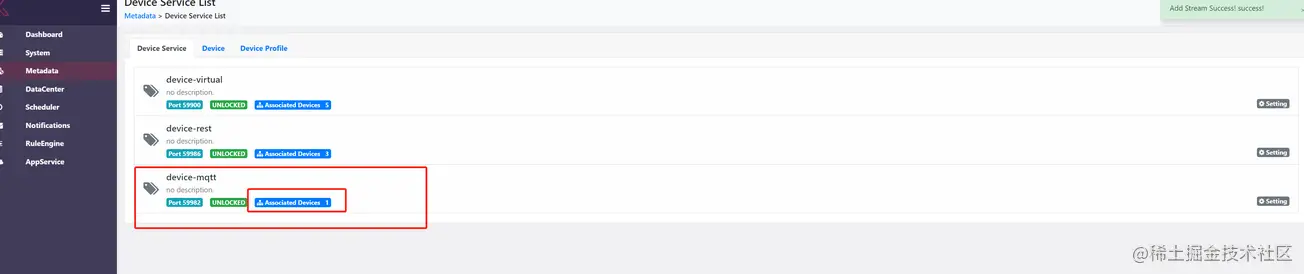

可以看到一个关联设备，我们点击之后进入

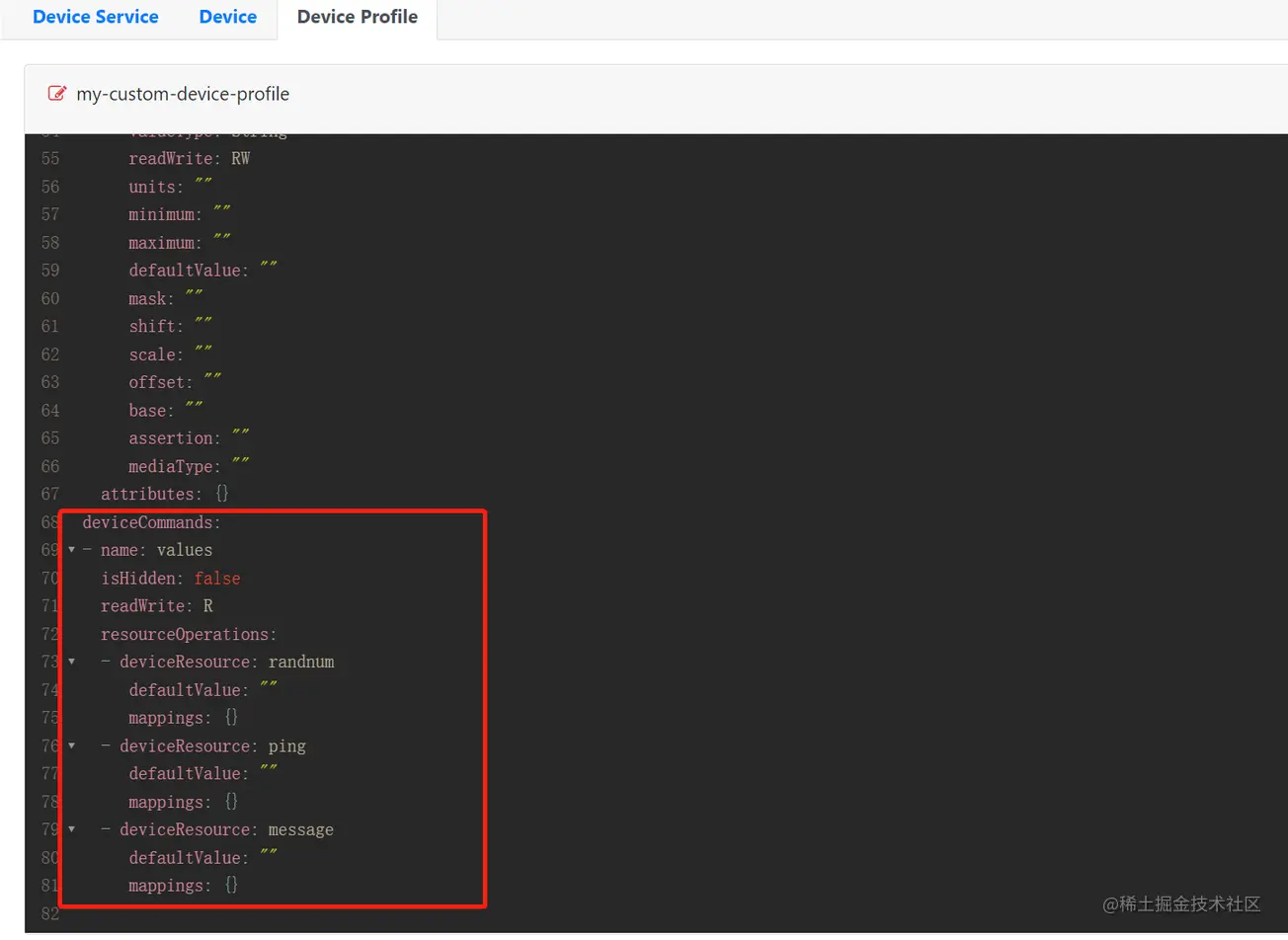

command表示物模型中定义的get/set方法,

auto events表示定时任务，即30s会执行一次message资源，OnChange为false代表，数据没有变化依旧上报。 正在上传…重新上传取消

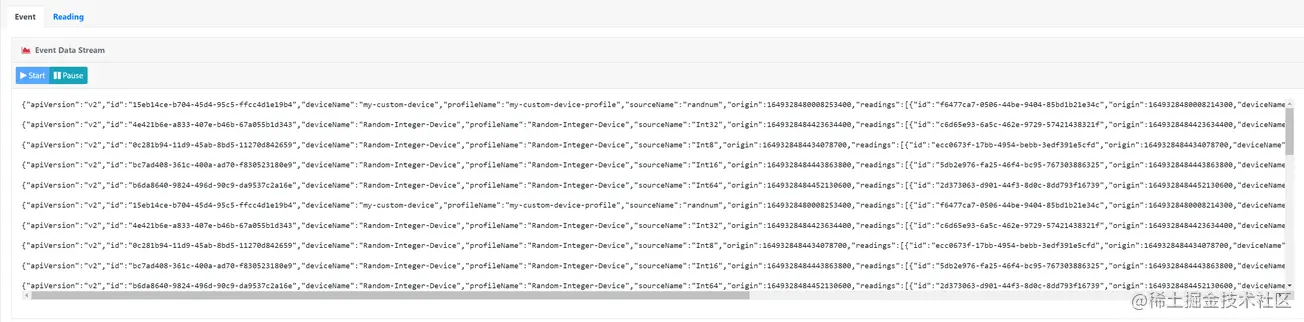

然后我们查看DataCentor是否有数据进来

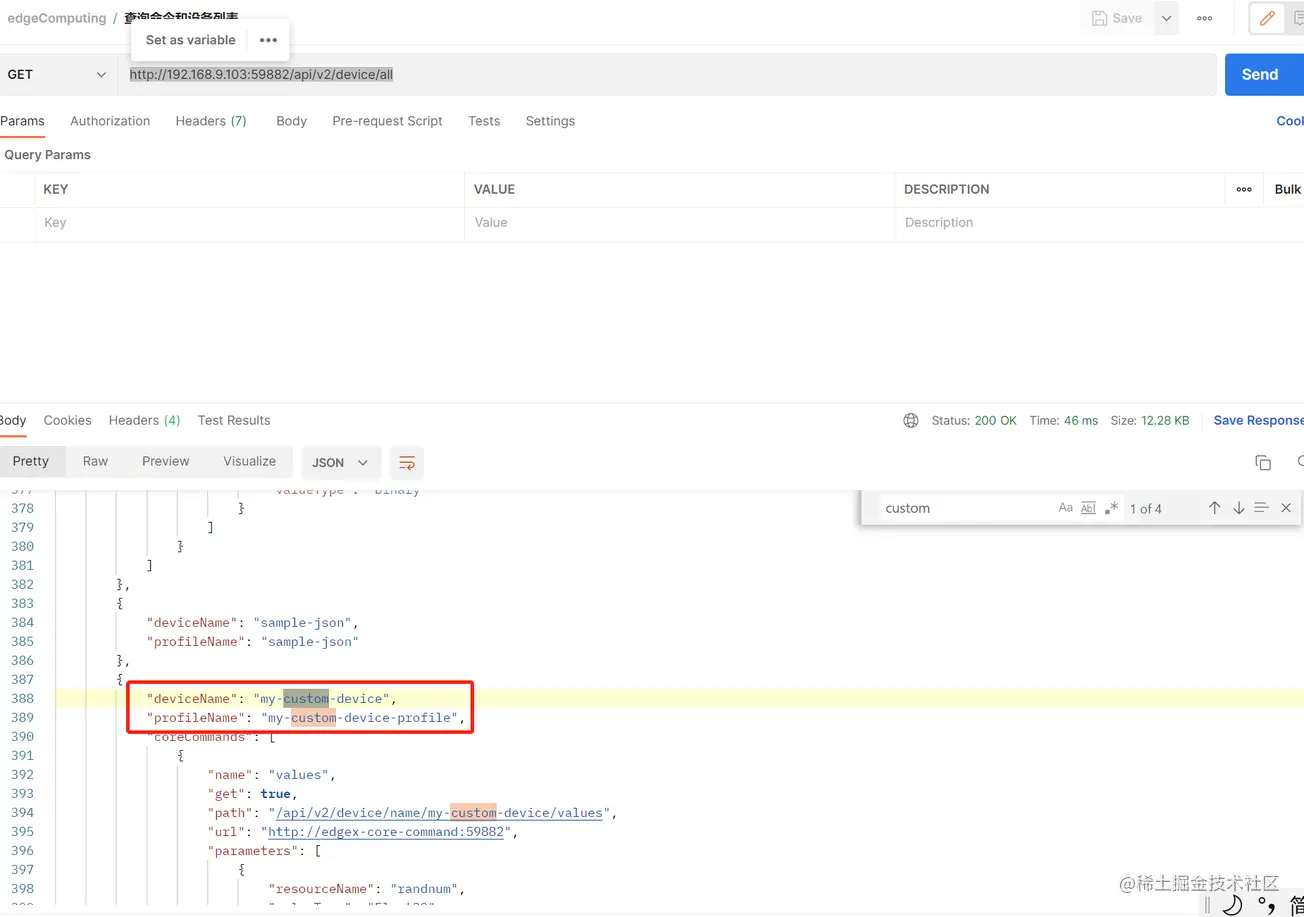

另外我们也可以通过HTTP调用相关服务获取数据，如我们调用设备服务，查看所有服务信息

我们可以看到服务都已经注册上来了。

下一篇介绍数据的导出。

五、参考资料

github.com/edgexfoundr… docs.edgexfoundry.org/2.0/example…
