Docker跨主机网络方案之MacVlan

实验环境：

docker01	192.168.1.70
docker02	192.168.1.50

关闭防火墙和禁用selinux，更该主机名：

[[email protected] ~]# systemctl  stop  firewalld
[[email protected] ~]# systemctl  disable  firewalld
[[email protected] ~]# setenforce  0
[[email protected] ~]# systemctl  daemon-reload
[[email protected] ~]# systemctl  restart  docker
[[email protected] ~]# hostnamectl  set-hostname  docker01
[[email protected] ~]# su -

macvlan的单网络通信

1）打开网卡的混杂模式
//需要在docker01和docker02上都进行操作

[[email protected] ~]# ip link  set ens33  promisc on
[[email protected] ~]# ip link  show ens33

2）在docker01上创建macvlan网络

在这里插入代码片[[email protected] ~]# docker network  create  -d  macvlan  --subnet 172.22.16.0/24 --gateway  172.22.16.1 -o  parent=ens33  mac_net1
[[email protected] ~]# docker network  ls
NETWORK ID          NAME                DRIVER              SCOPE
e6860af70e90        mac_net1            macvlan             local

PS:-o parent=绑定在哪张网卡之上
3）基于创建的macvlan网络运行一个容器

[[email protected] ~]# docker run -itd --name bbox1 --ip 172.22.16.10 --network mac_net1 busybox

4）在docker02上创建macvlan网络，注意与docker01上的macvlan网络一摸一样

[[email protected] ~]# docker network create -d macvlan --subnet 172.22.16.0/24 --gateway  172.22.16.1 -o  parent=ens33  mac_net1

5）在docker02上，基于创建的macvlan网络运行一个容器，验证与docker01上容器的通信

[[email protected] ~]# docker run  -itd --name  bbox2  --network mac_net1 --ip 172.22.16.20 busybox

macvlan的多网络通信

1）docker01和docker02验证内核模块8021q封装
macvlan需要解决的问题：基于真实的ens33网卡，生产新的虚拟网卡

[[email protected] ~]# modinfo  8021q
//如果内核模块没有开启，运行下边命令导入一下
[[email protected] ~]# modprobe  8021q

2）基于ens33创建虚拟网卡
//修改ens33网卡配置文件：

[[email protected] ~]# cd  /etc/sysconfig/network-scripts/
[[email protected] network-scripts]# vim  ifcfg-ens33
//修改：
BOOTPROTO=manual   //手动模式

//手动添加虚拟网卡配置文件

[[email protected] network-scripts]# cp  -p  ifcfg-ens33 ifcfg-ens33.10
//PS：-p  保留源文件或目录的属性
[[email protected] network-scripts]# vim  ifcfg-ens33.10
BOOTPROTO=none
IPADDR=192.168.10.10
PREFIX=24
GATEWAY=192.168.10.1
NAME=ens33.10
DEVICE=ens33.10
ONBOOT=yes
VLAN=yes
//PS：这里注意，IP要和ens33网段做一个区分，保证网关和网段IP的一致性，设备名称和配置文件的一致性，并且打开VLAN支持模式

//创建第二个虚拟网卡配置文件

[[email protected] network-scripts]# cp  -p  ifcfg-ens33.10  ifcfg-ens33.20
[[email protected] network-scripts]# vim  ifcfg-ens33.20
BOOTPROTO=none
IPADDR=192.168.20.20
PREFIX=24
GATEWAY=192.168.20.1
NAME=ens33.20
DEVICE=ens33.20
ONBOOT=yes
VLAN=yes

3）docker01上的操作，启用创建的虚拟网卡

[[email protected] network-scripts]# ifup ifcfg-ens33.10
[[email protected] network-scripts]# ifup ifcfg-ens33.20

4)基于虚拟网卡，创建macvlan网络

[[email protected] ~]# docker network create -d macvlan --subnet 172.16.10.0/24 --gateway 172.16.10.1 -o parent=ens33.10 mac_net10
[[email protected] ~]# docker network create -d macvlan --subnet 172.16.20.0/24 --gateway 172.16.20.1 -o parent=ens33.20 mac_net20

5)基于创建的虚拟网卡，创建macvlan网络

[[email protected] ~]# docker network create -d macvlan --subnet 172.16.10.0/24 --gateway 172.16.10.1 -o parent=ens33.10 mac_net10
[[email protected] ~]# docker network create -d macvlan --subnet 172.16.20.0/24 --gateway 172.16.20.1 -o parent=ens33.20 mac_net20

6)docker02上也创建虚拟网卡，并启用

[[email protected] ~]# scp  /etc/sysconfig/network-scripts/ifcfg-ens33.10 /etc/sysconfig/network-scripts/ifcfg-ens33.20  [email protected]:/etc/sysconfig/network-scripts/
[[email protected] network-scripts]# vim  ifcfg-ens33
BOOTPROTO=manual
[[email protected] network-scripts]# vim  ifcfg-ens33.10
BOOTPROTO=none
IPADDR=192.168.10.11
PREFIX=24
GATEWAY=192.168.10.1
NAME=ens33.10
DEVICE=ens33.10
ONBOOT=yes
VLAN=yes
[[email protected] network-scripts]# vim  ifcfg-ens33.20
BOOTPROTO=none
IPADDR=192.168.20.21
PREFIX=24
GATEWAY=192.168.20.1
NAME=ens33.20
DEVICE=ens33.20
ONBOOT=yes
VLAN=yes
[[email protected] network-scripts]# ifup ifcfg-ens33.10
[[email protected] network-scripts]# ifup ifcfg-ens33.20

7)基于macvlan网络创建容器，并指定IP地址，不过这里要注意，运行的同期与网络对应的网段相符合，还需要注意IP地址的唯一性

//docker01
[[email protected] ~]# docker run -itd  --name  bbox10  --network mac_net10  --ip  172.16.10.10 192.168.1.70:5000/busybox:v1
[[email protected] ~]# docker run -itd  --name  bbox20  --network mac_net20  --ip  172.16.20.20 192.168.1.70:5000/busybox:v1
//docker02
[[email protected] ~]# docker run -itd --name bbox11  --network mac_net10  --ip  172.16.10.11 192.168.1.70:5000/busybox:v1
[[email protected] ~]# docker run -itd --name bbox21  --network mac_net20  --ip  172.16.20.21 192.168.1.70:5000/busybox:v1

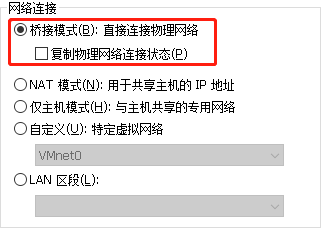

8)将VMware虚拟机的网络改为桥接

9)进入容器测试通信
在docker01上进入容器bbox10和docker02上的bbox11进行通信
在docker01上进入容器bbox20和docker02上的bbox21进行通信

[[email protected] ~]# docker exec  -it  bbox10  /bin/sh
/ # ping   172.16.10.11
PING 172.16.10.11 (172.16.10.11): 56 data bytes
64 bytes from 172.16.10.11: seq=0 ttl=64 time=0.668 ms
64 bytes from 172.16.10.11: seq=1 ttl=64 time=0.335 ms
[[email protected] ~]# docker exec  -it  bbox20  /bin/sh
/ # ping  172.16.20.21
PING 172.16.20.21 (172.16.20.21): 56 data bytes
64 bytes from 172.16.20.21: seq=0 ttl=64 time=0.584 ms
64 bytes from 172.16.20.21: seq=1 ttl=64 time=0.365 ms
