举个栗子！Tableau技巧（38）：快速插入个性化背景_《举个栗子》中的自定义形状和插入背景图_阿达_优阅达的博客-程序员秘密

技术标签：举个栗子-Tableau 应用技巧数据可视化

在这里插入图片描述
插入背景图，其实不只是简单的将图片放到工作表里。它需要通过很多必要的调整，让你的图表和背景看起来更融合，从而使数据的表达有更多的带入感。
该如何给自己的图表插入个性化的背景呢？

本期《举个栗子》，阿达要给大家分享的Tableau技巧是：快速插入个性化背景。

今天，我们将通过两个不同的场景来教大家。

场景一：球员得分概况

我们利用 2011-2012 季度 NBA 季后赛的部分数据来作一个【球员得分】分析视图，教大家在视图中嵌入一张现场比赛的背景图片。

具体步骤如下：

确定图片长和宽

需要注意的是，在我们往视图中添加背景图片之前，应先确定图片的长(视图横轴的最大刻度)和宽(视图纵轴的最大刻度)。

连接到数据源

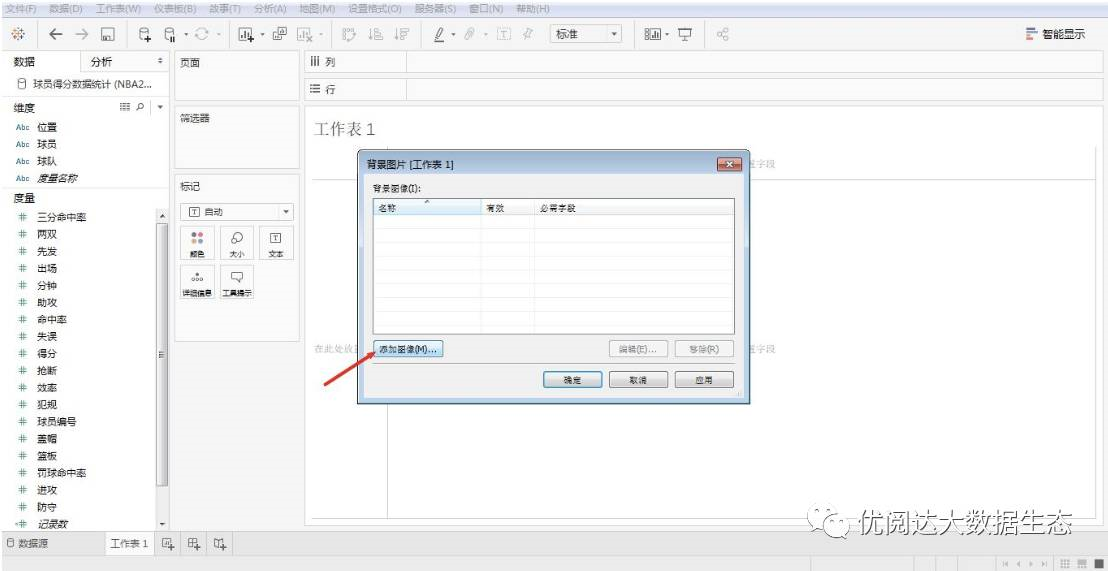

我们先连接到数据源“NBA 2011-2012 季后赛球员数据统计”。

在这里插入图片描述

设置XY字段

这时，我们需要对“X 字段”和“Y 字段”进行设置，在“左”“右”框分别输入起始值和终点值。

因为我们要进行的是【球员得分】分析，所以我们用 X 表示“出场”，Y 表示“得分”，那么“左”“右”值该如何设置呢? 通过以下两个视图来了解。

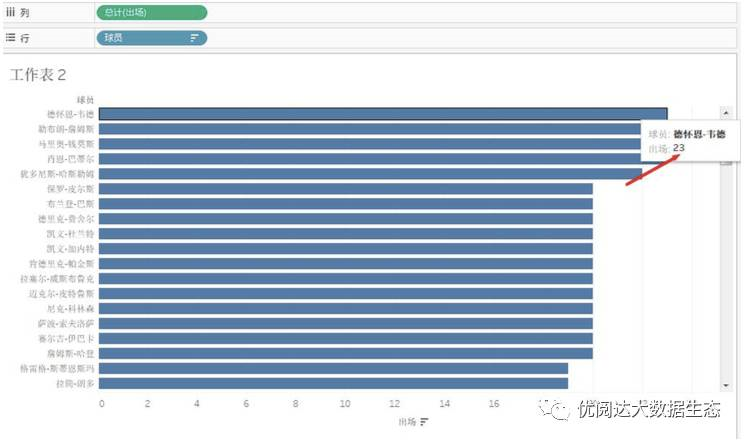

设置“出场”字段的最大值>23 ：
在这里插入图片描述

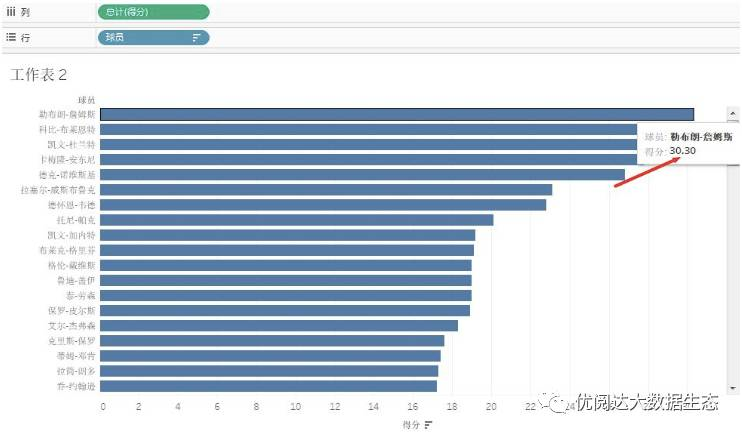

设置“得分”字段的最大值>30.3 ：
在这里插入图片描述
X 字段选择“出场”，“左”输入 0，“右”输入 25;
Y 字段选择“得分”，“左”输入 0，“右”输入 50;
调节“冲蚀”条，适当冲淡背景图片的亮度，以免影响视图的查看。

将XY拖放到行和列

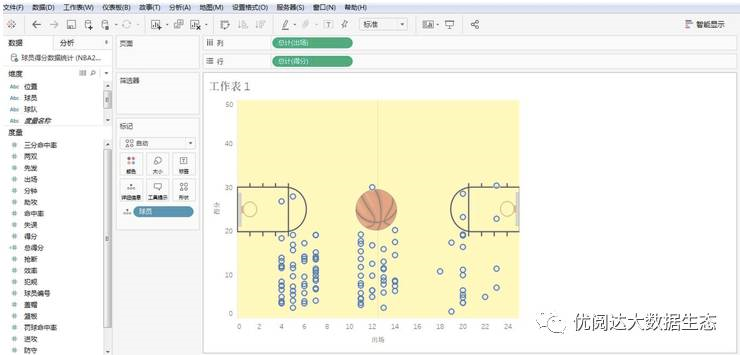

单击“确定”，将“出场”“得分”依次拖放到行和列，得到的视图背景背景非常小，这时我们将“球员”字段拖至视图区，并作轴交换。

在这里插入图片描述

调整及美化

我们已经成功嵌入了一张背景图片。如果希望效果更好，可以继续对球员得分进行分析。

构造一个新字段:总得分=[得分]*[出场];
将“总得分”拖放至【大小】
将“位置”拖放至【颜色】
将“球队”拖放至【详细信息】
在【形状】中选择圆

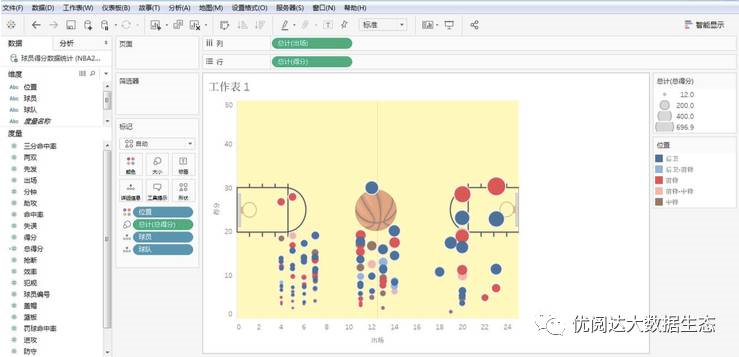

得到如下分析视图:
在这里插入图片描述

这样，我们就完成了【球员得分】分析，将其命名为“球员得分概况”。
在这里插入图片描述
当然，如果你喜欢，背景也可以换成这样 ☻

接下来，我们再来分享另外一个场景。

场景二：库房平面布置图

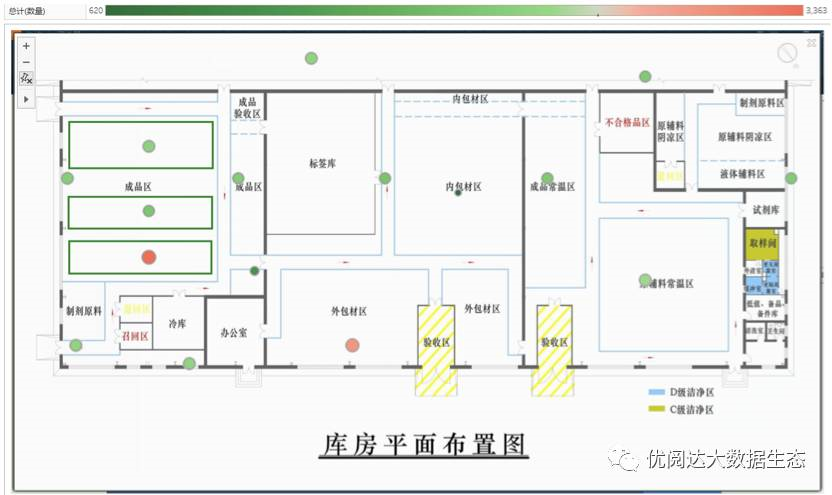

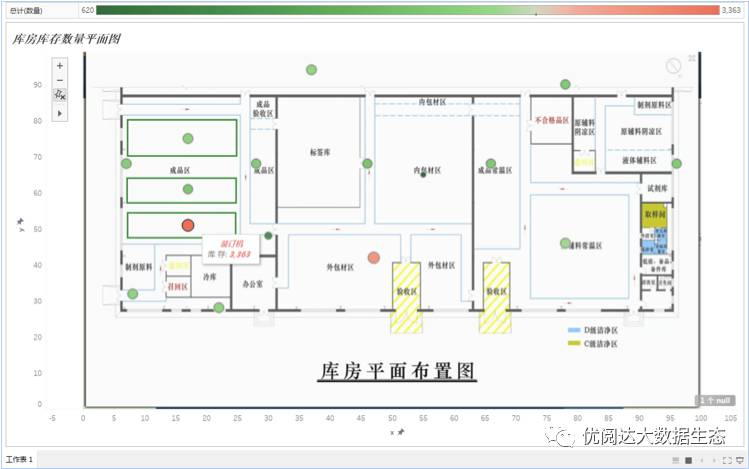

如果在背景图上放一些关注点如（库存数量），可以从整体上更直观的看到一些问题，如图：
在这里插入图片描述

可以直观看出位于仓库装订机、外包材区的库存量过多，其他表现良好。如何实现呢？

具体步骤如下：

数据准备

我们使用Tableau自带的示例–超市数据。
在这里插入图片描述

使用仓库区域坐标数据：
在这里插入图片描述

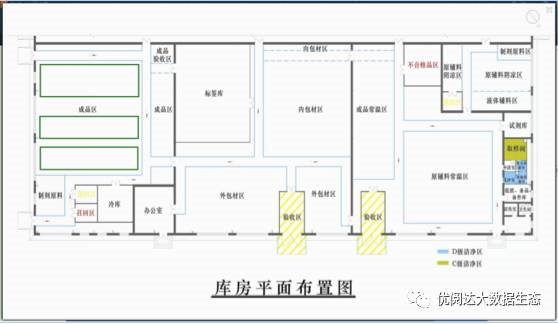

准备一张仓库平面图。

在这里插入图片描述

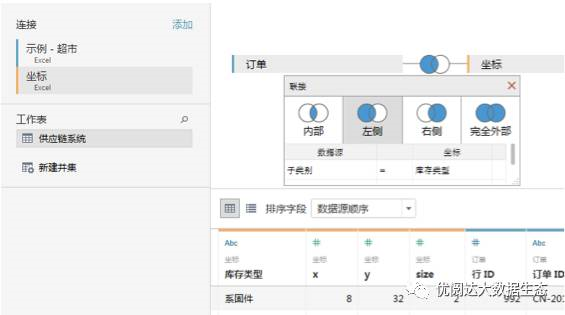

并完成数据源整理：子类别为仓库库存类别，同时保留所有仓库数据信息，采用左连接。

在这里插入图片描述
制作过程

放入x,y 轴，胶囊右键–维度画出散点图

在这里插入图片描述

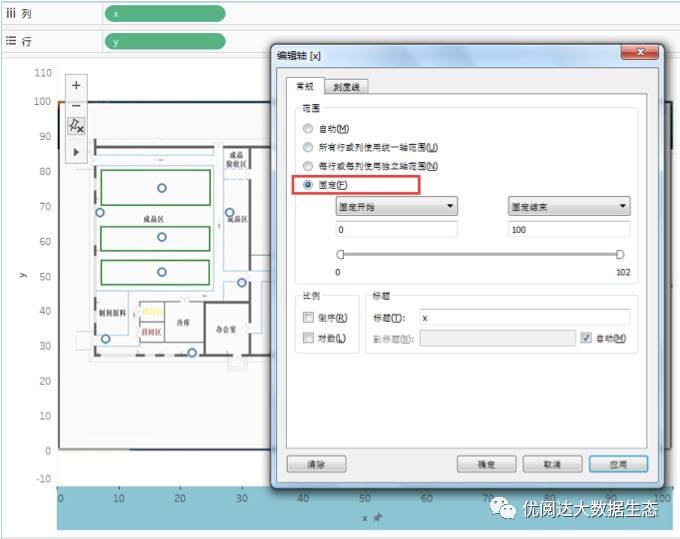

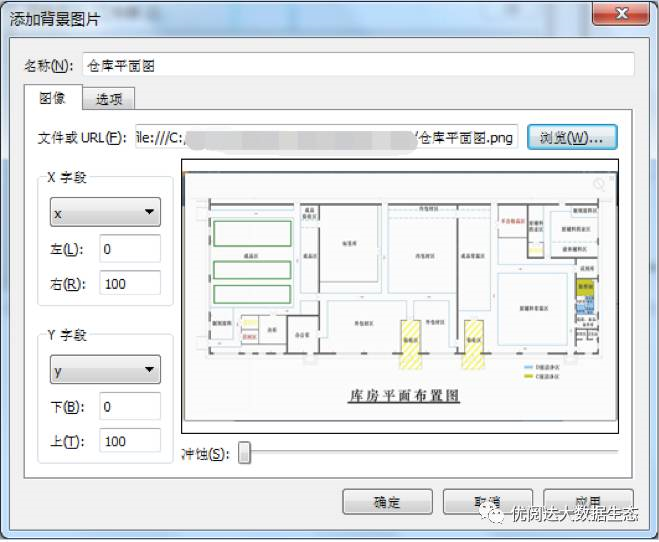

插入背景地图：在菜单栏中选择“地图–背景图像–‘数据源名称’–添加图像–坐标轴取范围0-100。

调整图片大小：如果发现图片尺寸不对劲，可以通过修改轴范围让背景以更好的尺寸出现。
在这里插入图片描述

修改坐标

当我们发现有些点或许多点的定位有误，怎么办？

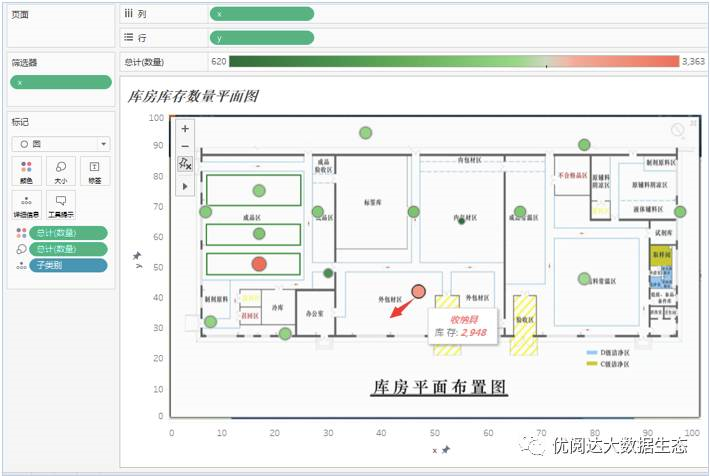

比如如下收纳具的点定位的偏了一点，我们怎么把它调整到正确的坐标上呢？
在这里插入图片描述

当然是回到坐标的数据源，调整一下x,y 的值了，那我们怎么去确认x,y的位置呢？

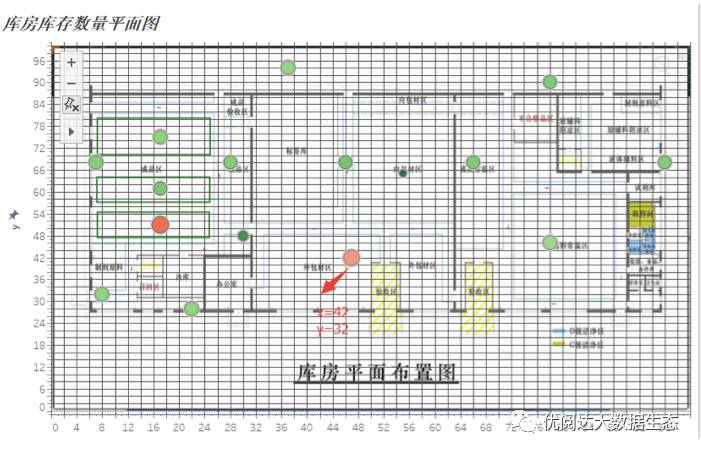

这里提供一种方法：取出x,y轴的网格线（当然最初确定仓库区域坐标也可用此法）
在这里插入图片描述

修改坐标表

在这里插入图片描述

刷新数据源，去掉网格线，最后还可以去掉轴标题，就完成了。

在这里插入图片描述

文章部分信息来源于网络，如有侵权请告知
