英飞凌TC264核心板分析

全国大学生智能汽车竞赛转眼间已进行到第十七届，在参加此次比赛的组别也在积极准备，都在为7月份的车赛取得优异成绩而努力奋斗着。前一段时间，组委会也将部分组别比赛规则公示。作为一名智能车参赛员，也在积极准备、调试。本期就为大家开源一款英飞凌TC264的核心板，引出管脚完全和逐飞科技制造相同。




模块分析

#01 MCU#

英飞凌TC264单片机采用QFP144脚封装，脚间距为0.5mm，该最小系统包括复位电路和晶振电路，复位电路采用按键复位，晶振采用3225四脚封装。


#02 指示灯#

指示灯模块采用了一个电源指示灯和四个I/O口控制指示灯，当I/O口为低电平时，发光二极管亮。


#03 电源#

该核心板采用3.3V稳压芯片RT9013供电。输入和输出端采用无极性电容进行滤波。


#04 下载口#

该核心板程序烧录部分采用2*5排针接口与专用下载器连接来完成。


#05 保护电路#

该核心板保护电路采用MMSZ5V1稳压二极管和350mA保险丝进行电压和电流过载保护。

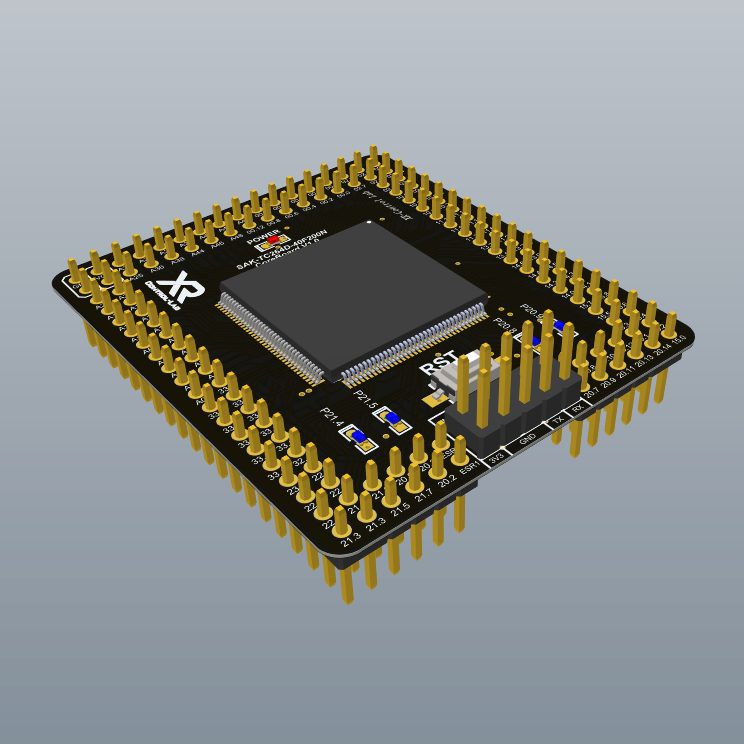

PCB布局

该核心板采用5.3*4.6cm双层板结构，采用0603封装电阻、电容和磁珠等。



本文基于AD21制作

开源内容

英飞凌TC264核心板：

关注公众号回复关键字：TC264核心板

大家可以基于我的制作，添加自己的创新，成为属于自己队伍的比赛核心板。
