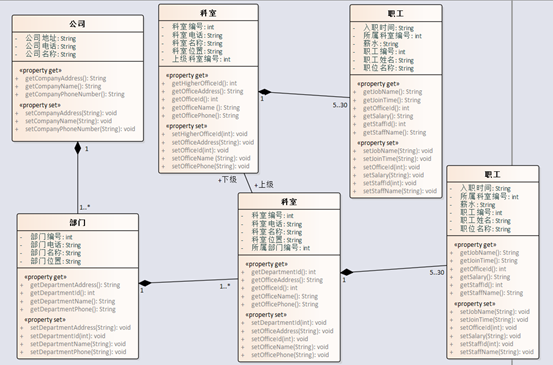

- 类图
请按下属要求做出公司的类图：
某公司部里有科室，职员从属于某一个科室；
科室之间也有可能有上下级关系；
现在一个科室的职工数为5~30人；
科室的职工数量将来有可能增减。

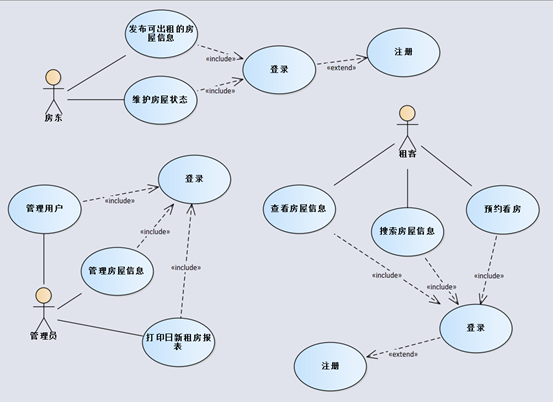

2. 用例图
请按照下述内容画用例图
用户可以用“租客”、“房东”和“管理员”等三种身份登录租房网。如果以房东登录，则可以发布自己的可以出租的房屋信息，维护房屋的状态；
以租客身份登录，则可以查看和搜索房屋信息，预约看房；
以管理员登录，则可以打印日新租房报表等。

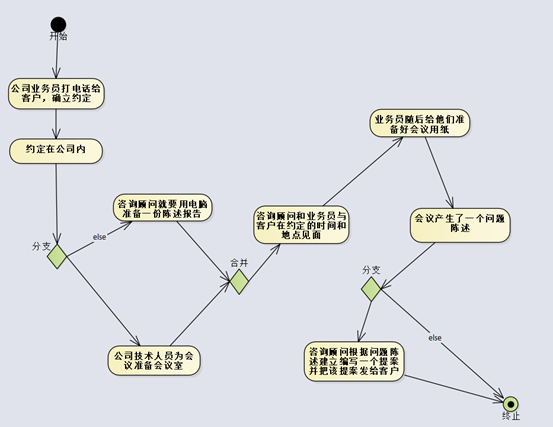

3. 活动图
一个咨询公司会见一个客户时的业务过程
（1）公司业务员打电话给客户，确立约定。
（2）如果约定在公司内，公司技术人员为会议准备会议室。
（3）如果约定在公司之外，咨询顾问就要用电脑准备一份陈述报告
（4）咨询顾问和业务员与客户在约定的时间和地点见面。
（5）业务员随后给他们准备好会议用纸
（6）如果会议产生了一个问题陈述，咨询顾问就根据问题陈述建立编写一个提案并把该提案发给客户。
请设计上述过程的活动图。

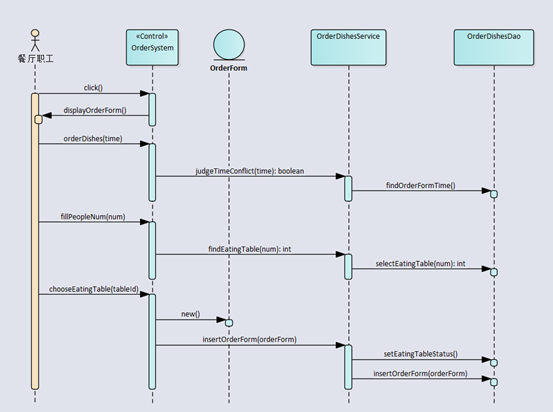

4. 时序图
在餐饮管理系统中，“开台点菜”用例的描述如下，请根据用例规约
绘制其顺序图(时序图)，要求三层结构的动态网站。
用例规约：开台点菜
参与者：餐厅职工
前提条件：职工已经完成用户登录
主要事件流：
1、职工单击“开台点菜”按钮。
2、系统显示开台点菜的表单，要求输入以下信息：
联系人姓名，电话，用餐人数，用餐预计开始时间等。
3、职工填写了联系人姓名，电话等信息。职工在填写了姓名和电话之后，自动向系统发出请求。
4、系统查询该电话是否存在有时间冲突的用餐；
5、职工填写用餐人数，自动向系统发出请求。
6、系统查询满足用餐人数的空闲餐台。
7、职工选择餐台，点击“确定”按钮
8、系统更新餐台的状态，从空闲转为“占用”。
