本文转载自：https://blog.csdn.net/jxwxg/article/details/92393652

  通信就是把数据承载在特定的时间和频率上，传输到数据接收方，数据接收方在在相应的时间和频率上把数据接收下来。其实，把数据承载在哪个时间和频率上，对应的就是资源分配的过程。我们今天主要讨论5G NR中的资源分配过程。

目录

1. 时域资源指示

2. 频域资源指示

2.1 Type 0 频域资源分配方式

2.2 Type 1频域资源分配方式

3. VRB和PRB

---



1. 时域资源指示

在LTE协议中，DCI的位置和对应的PDSCH/PUSCH是相对固定的。比如，对下行来说，DCI和PDSCH肯定是在同一个subframe上；而对大部分上行来说，PUSCH出现在对应的DCI后4个subframe上。

此外，LTE PDSCH和PUSCH的时域固定从每个subframe的0号symbol开始，长度固定为14个symbol，即一个subframe。

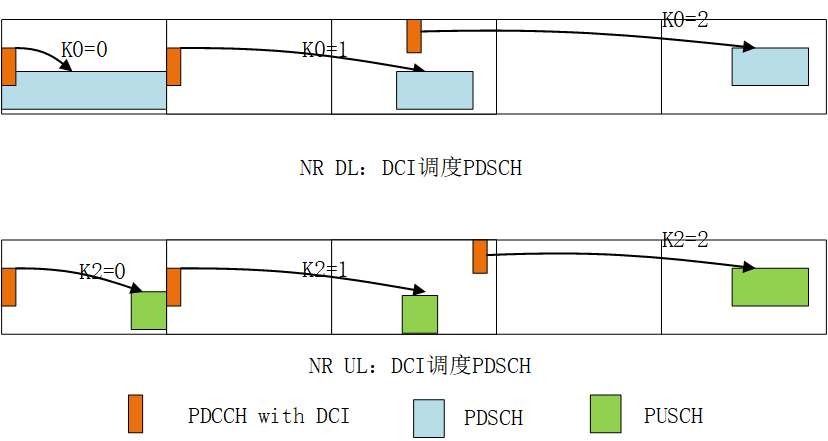

5G系统为了支持更加灵活的资源分配，在时域上PDSCH/PUSCH与PDCCH（DCI）的位置不再固定。对于PDSCH，其与PDCCH的相对位置由DCI中的K0域指示。K0=0表示PDSCH与PDCCH在同一个slot上，K0=1表示PDSCH在PDCCH后面一个slot上，依次类推。



对于PUSCH，其与PDCCH的相对位置由DCI中的K2域指示。K2=0表示PDSCH与PDCCH在同一个slot上，K2=1表示PDSCH在PDCCH后面一个slot上，依次类推。需要注意的是，UE需要一定的时间来准备PUSCH数据，协议38.214中规定了这个准备时间的长度，资源调度时基站需要保证PUSCH距离PDCCH的间隔大于PUSCH的准备时间。

                                               （注意：图中未体现DL/UL帧结构，未考虑跨载波调度）



此外，在NR中，PDSCH和PUSCH的起始符号和长度也不再固定，而是由DCI中的域动态指示。PDSCH和PUSCH的起始符号（S）和长度（L）联合编码，合起来成为SLIV值。可能有读者会问为什么要把S和L联合编码呢。因为S和L的取值不是随意选取的，联合编码一般可以节约所需的表示时域分配的bit数。（具体细节可参考38.214）

确定S和L后，可以唯一的得到一个SLIV值；同样地，得到一个SLIV值后，可以唯一的确定一个SLIV值。S和L的取值不是随意的，可选的取值如下表所示。

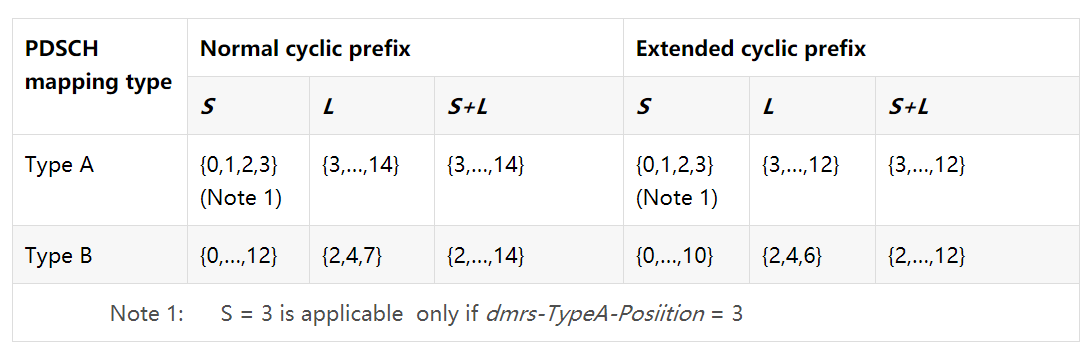

                                Table 5.1.2.1-1: Valid S and L combinations (下行PDSCH时域资源分配)

                                Table 6.1.2.1-1: Valid S and L combinations (上行PUSCH时域资源分配)



上表中时域资源分配方式有两种的方式：Type A和Type B。简单来说，Type A和Type B的区别就是两种方式对应的S和L候选值不一样。Type A主要面向slot-based业务，S比较靠前，L比较长。而Type B主要面向URLLC业务，对时延要求较高，所以S的位置比较随意以便传输随时到达的URLLC业务，L较短，可降低传输时延。



2. 频域资源指示

频域资源分配有两种方式：Type0和Type1。



2.1 Type 0 频域资源分配方式

Type0频域资源分配方式有一个RBG的概念，简而言之，就是几个RB合起来称之为一个RBG。具体多少个RB合起来叫做一个RBG跟RRC配置（Configuration 1和Configuration 2）和BWP大小（Bandwidth Part Size）有关。



                                                        Table 5.1.2.2.1-1: Nominal RBG size P



每个RBG会有一个1bit对应，如果该bit置1则表示该RBG已经分配给该UE。如下图所示，假设BWP的带宽为14个RB，RRC配置RBG为Configuration 1，查表得对应的RBG Size为2，图中绿色高亮的RBG表示分配给UE的RBG，此时该频域资源分配可以用“0101010”表示。

由此可知，Type0资源分配支持连续分配和非连续频域资源分配。



2.2 Type 1频域资源分配方式

Type1频域资源方式通过将资源的起始位置（S）和长度（L）联合编码，组成一个RIV值。一组（S，L）和一个RIV值一一对应，即知道了（S，L）便可以推出RIV值，知道了RIV值便可以推出对应的（S，L）。如下图所示，假设根据RIV值得到S=2，L=7，则对应的起始RB为2号RB（第三个RB），之后连续占用7个RB。

Type1 频域资源分配只能分配连续的频域资源。



3. VRB和PRB

在资源分配的过程中有两个概念：VRB和PRB。VRB，即virtual Resource Block，虚拟RB。PRB，physical resource block，物理RB。我们上面讲的资源分配方式指的都是在VRB的分配方式。VRB到PRB还有一套映射方式：交织映射（Interleaved mapping）和非交织映射（Non-interleaved mapping）。

可能有读者会问，为什么要定义VRB和PRB呢？定义VRB和PRB能简化资源分配的过程，VRB主要负责资源分配而无需考虑实际的物理位置，PRB再去考虑各个VRB实际的物理位置。

交织映射，简单理解就是把VRB打乱后映射到PRB上。非交织映射，简单理解就是把VRB直接复制到PRB上。具体的细节不在此赘述了。
