存储系统 —— Cache(高速缓冲存储器)_一个很懒的人的博客-程序员秘密

技术标签: 存储系统  计算机组成原理  Cache

本文主要介绍以下几方面的知识:

  1. Cache 的基本工作原理
  2. Cach和主存之间的映射方式
  3. Cache中主存块的替换算法
  4. Cache写策略

1.Cache的基本工作原理

在这里插入图片描述

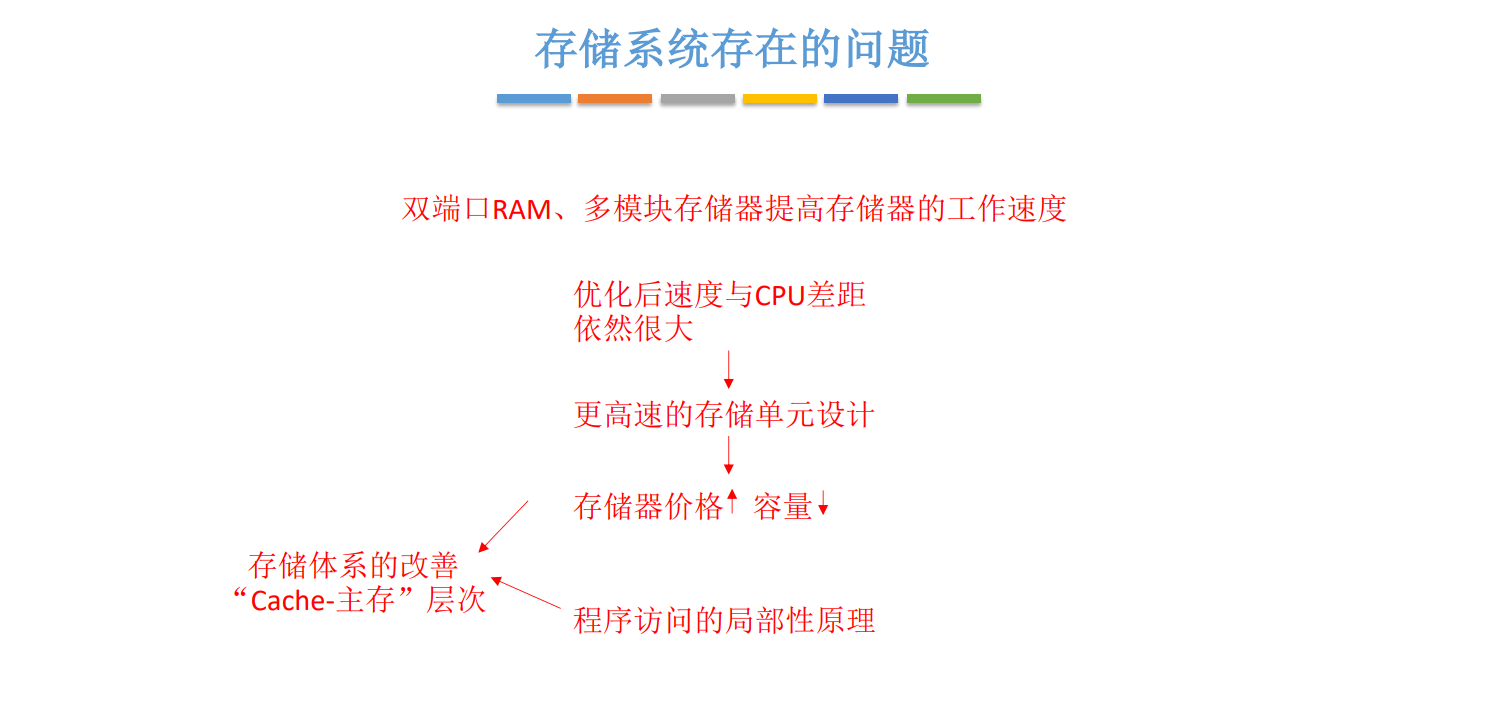

  • 存储系统存在的问题
    在这里插入图片描述

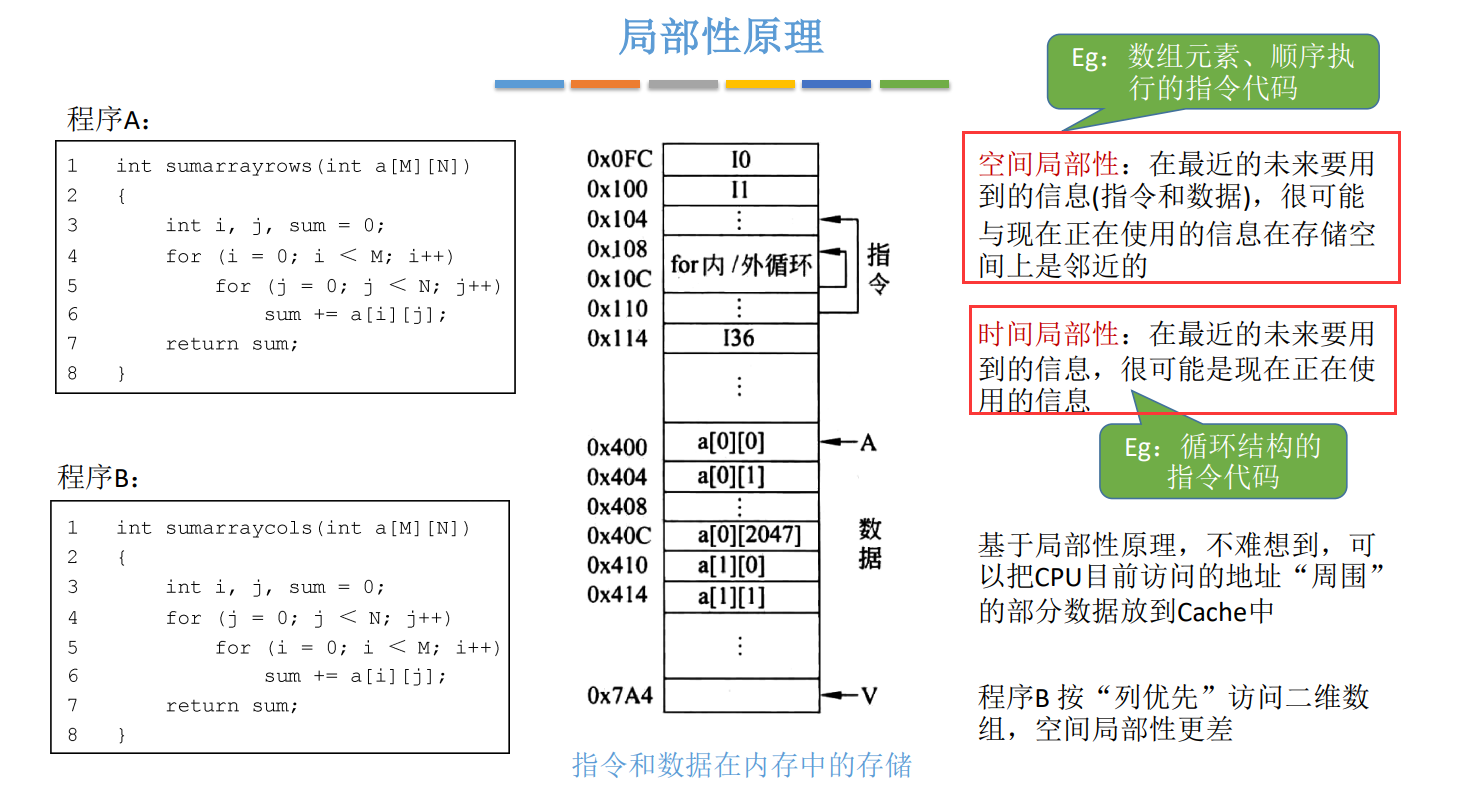

  • 局部性原理
    在这里插入图片描述

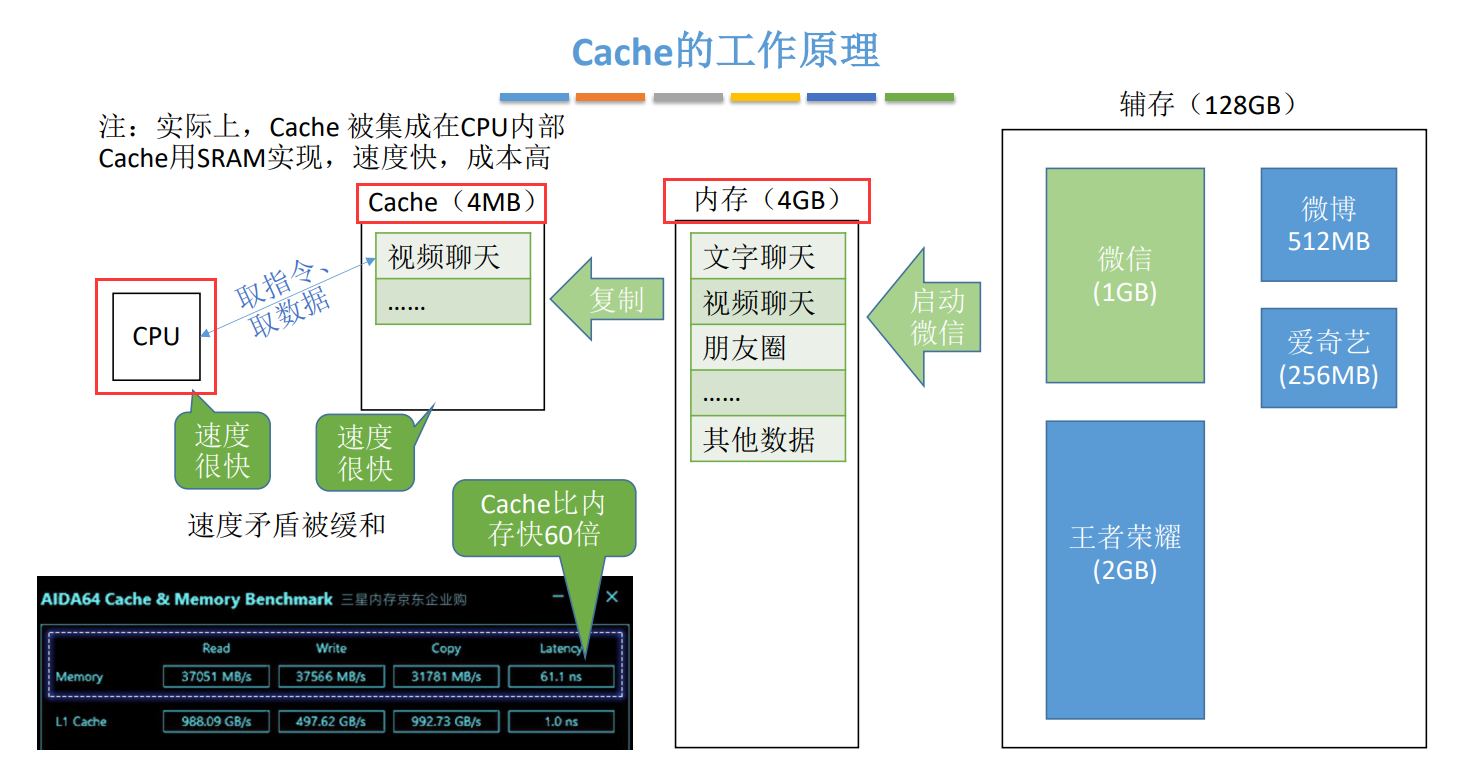

  • (3)Cache 工作原理
    在这里插入图片描述

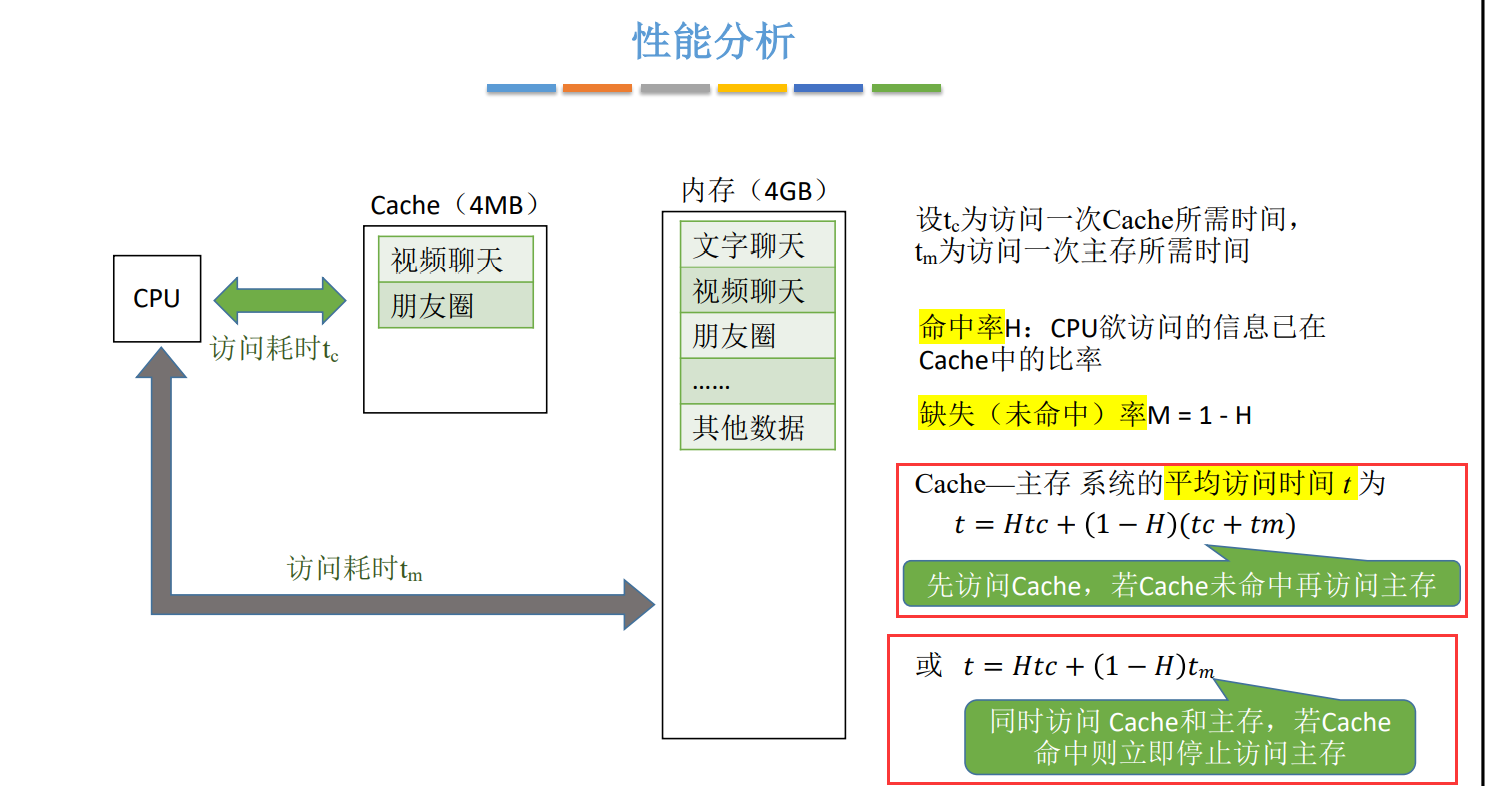

  • 性能分析
    在这里插入图片描述
    在这里插入图片描述

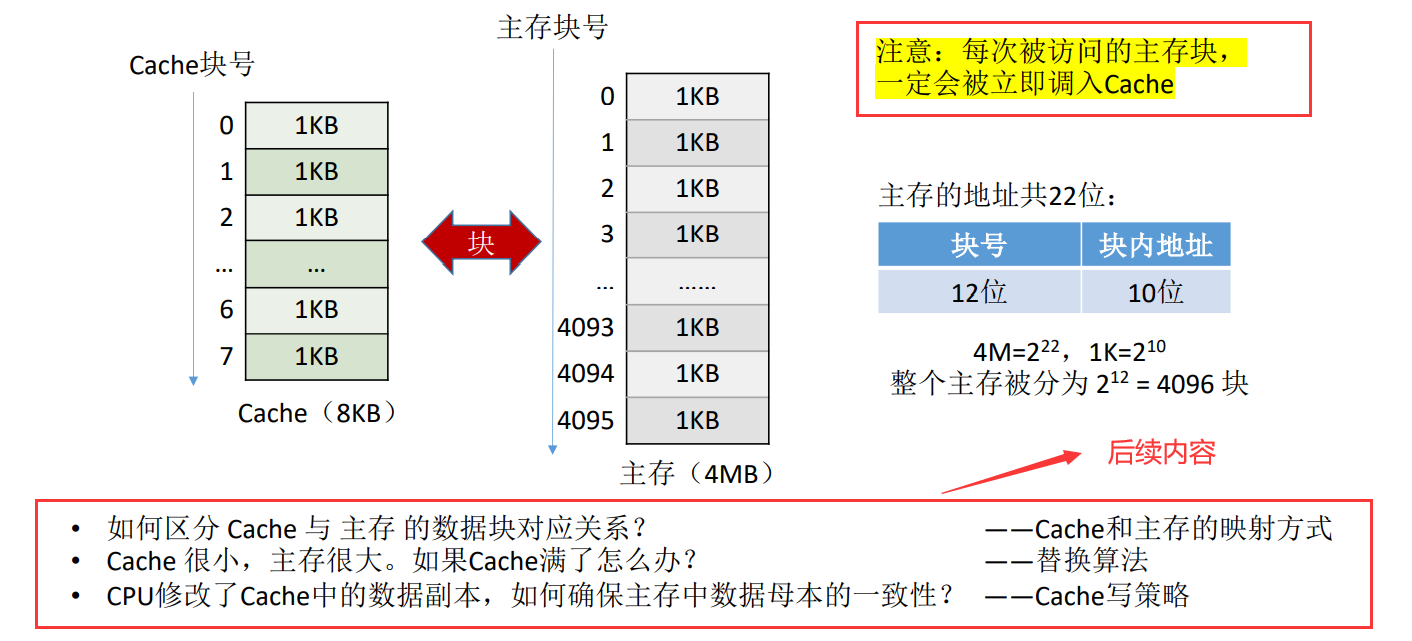

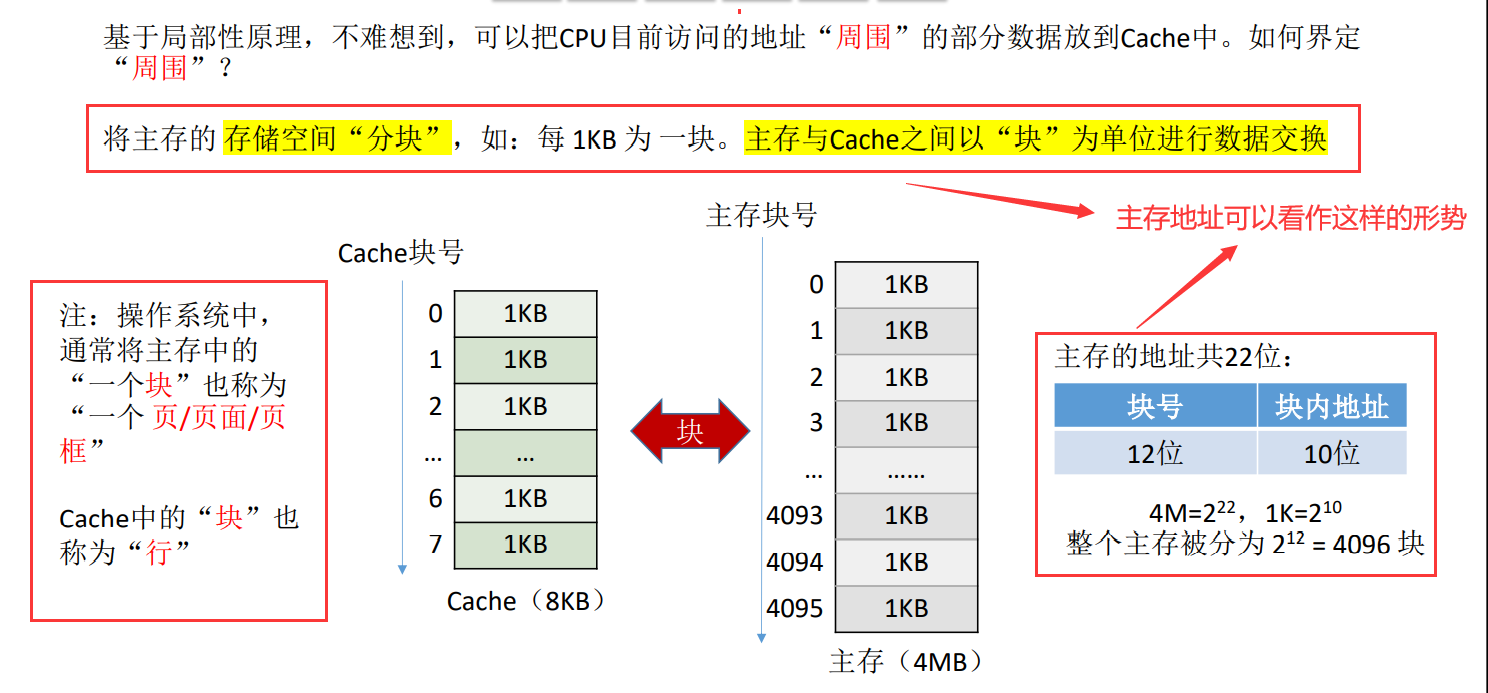

  • 块地址形式
    在这里插入图片描述
    在这里插入图片描述

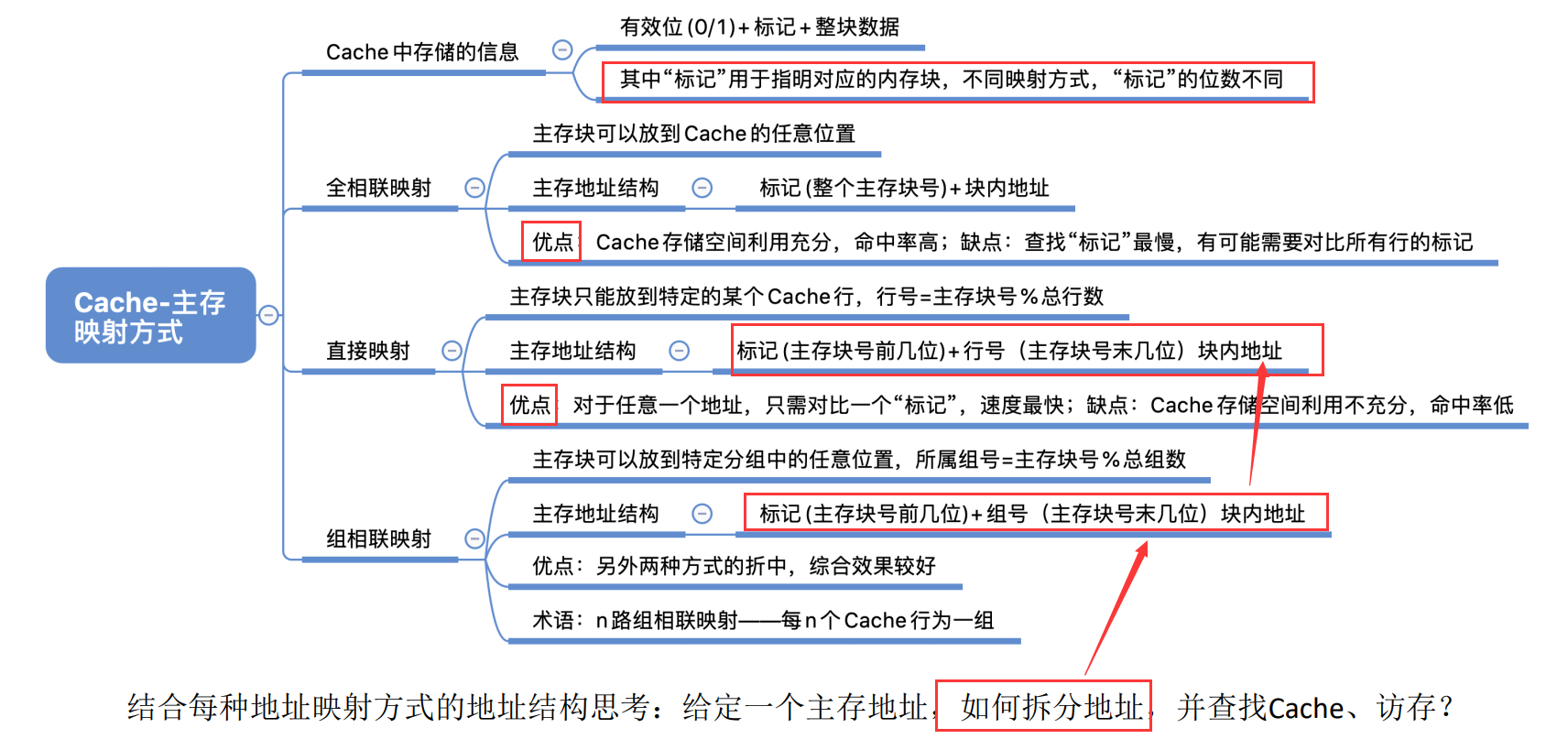

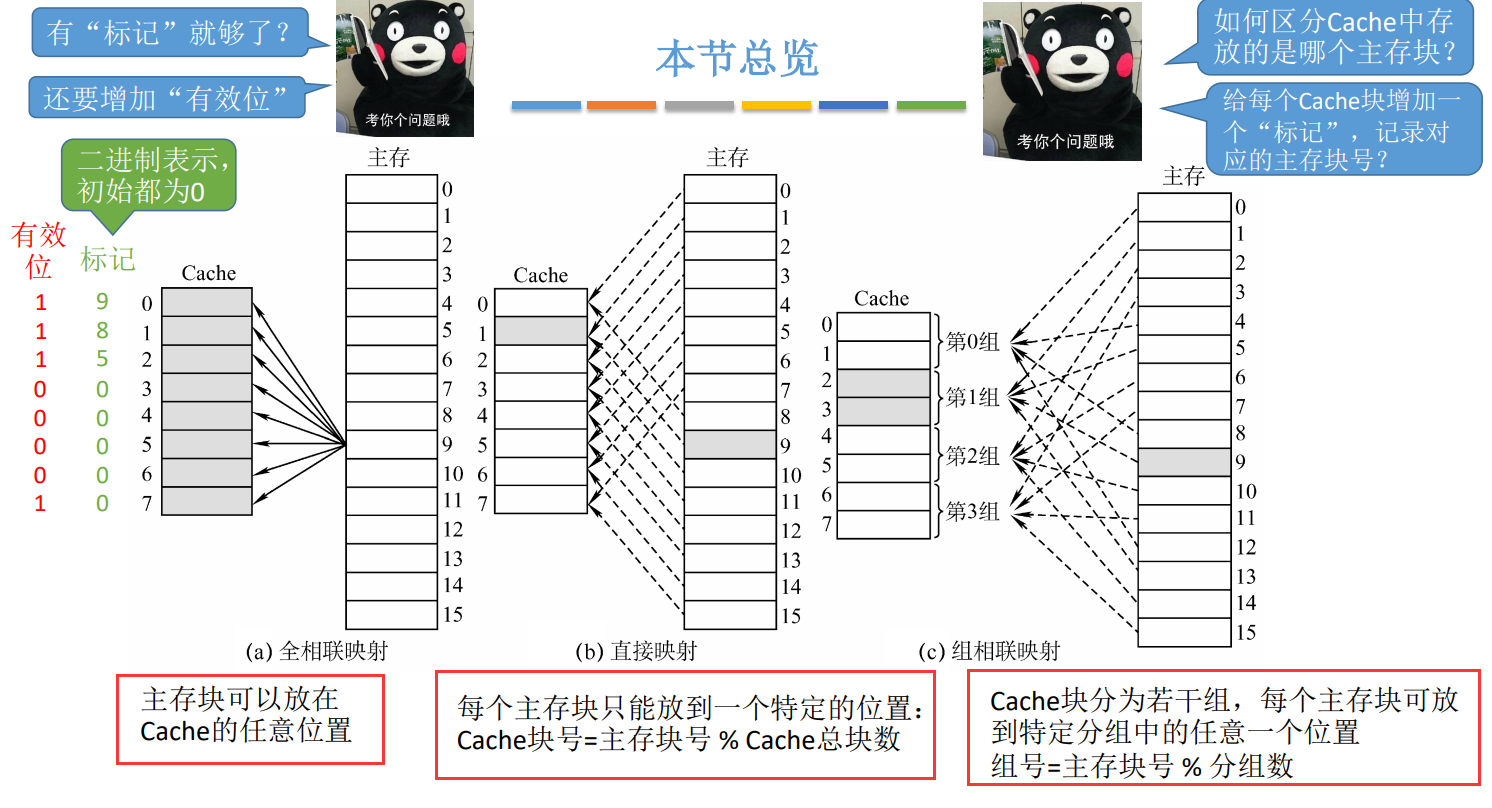

2.Cach和主存之间的映射方式

在这里插入图片描述
在这里插入图片描述

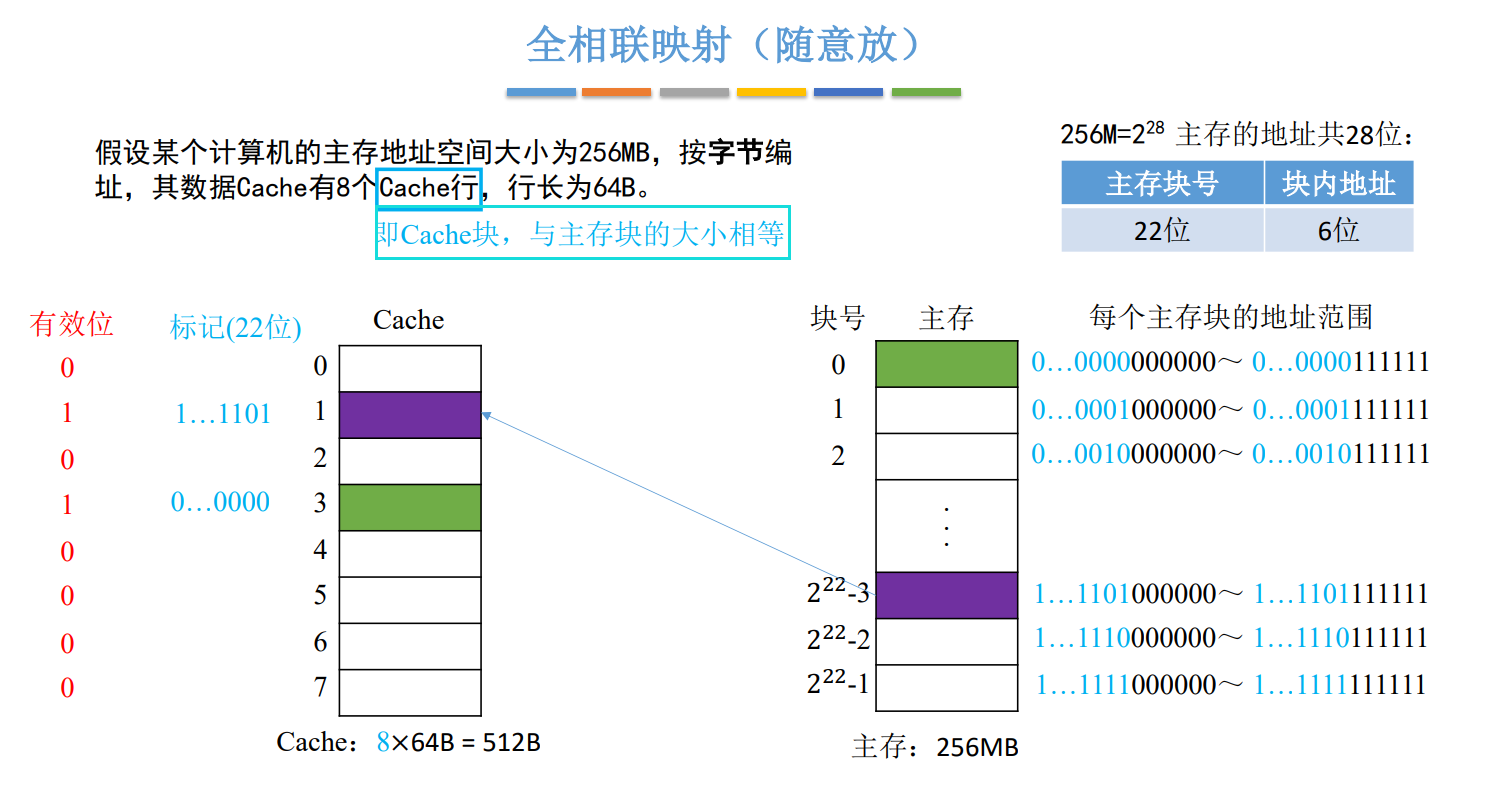

(1)全相联映射
  • 主存放置到Cache中
    在这里插入图片描述

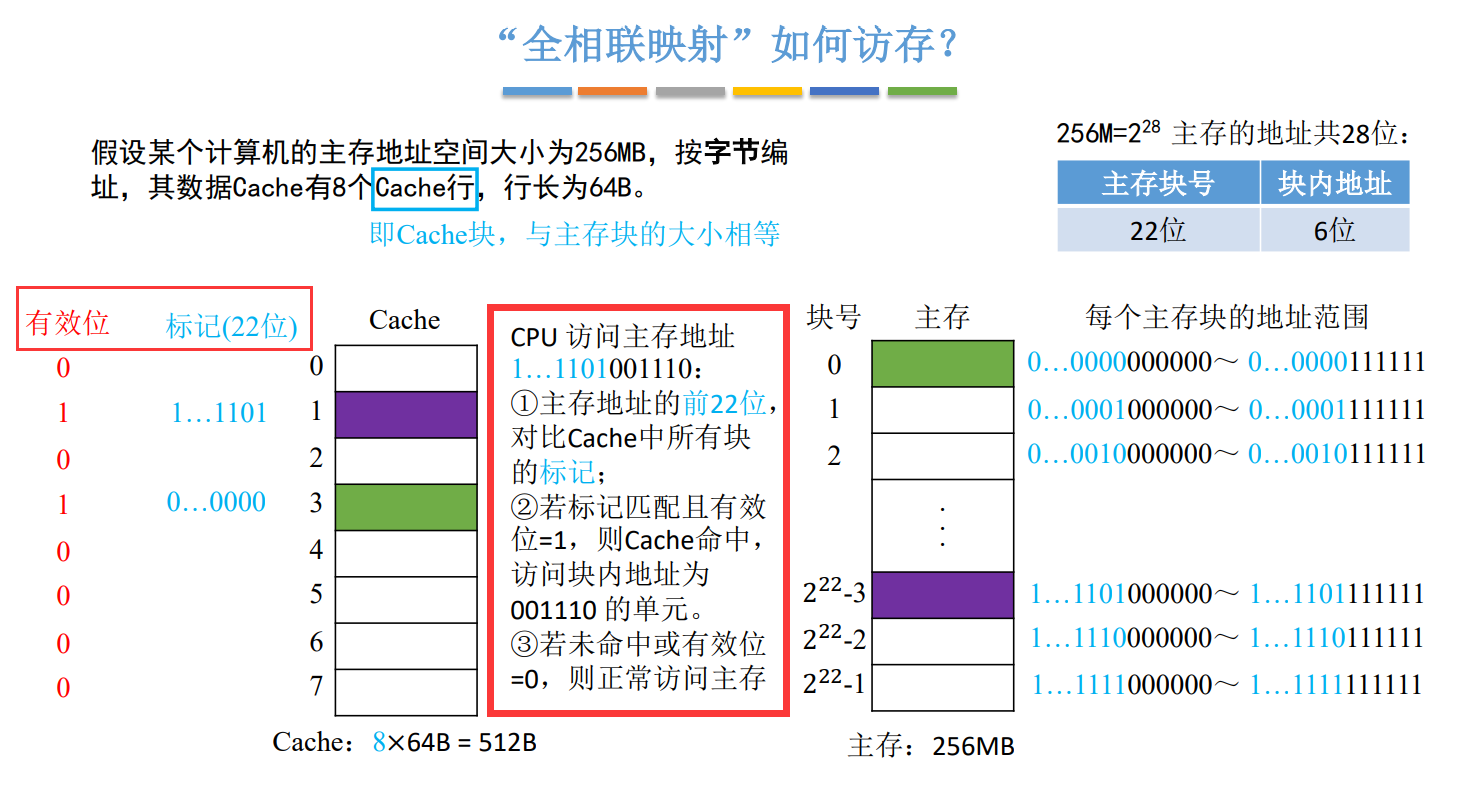

  • CPU 访存某个地址
    在这里插入图片描述

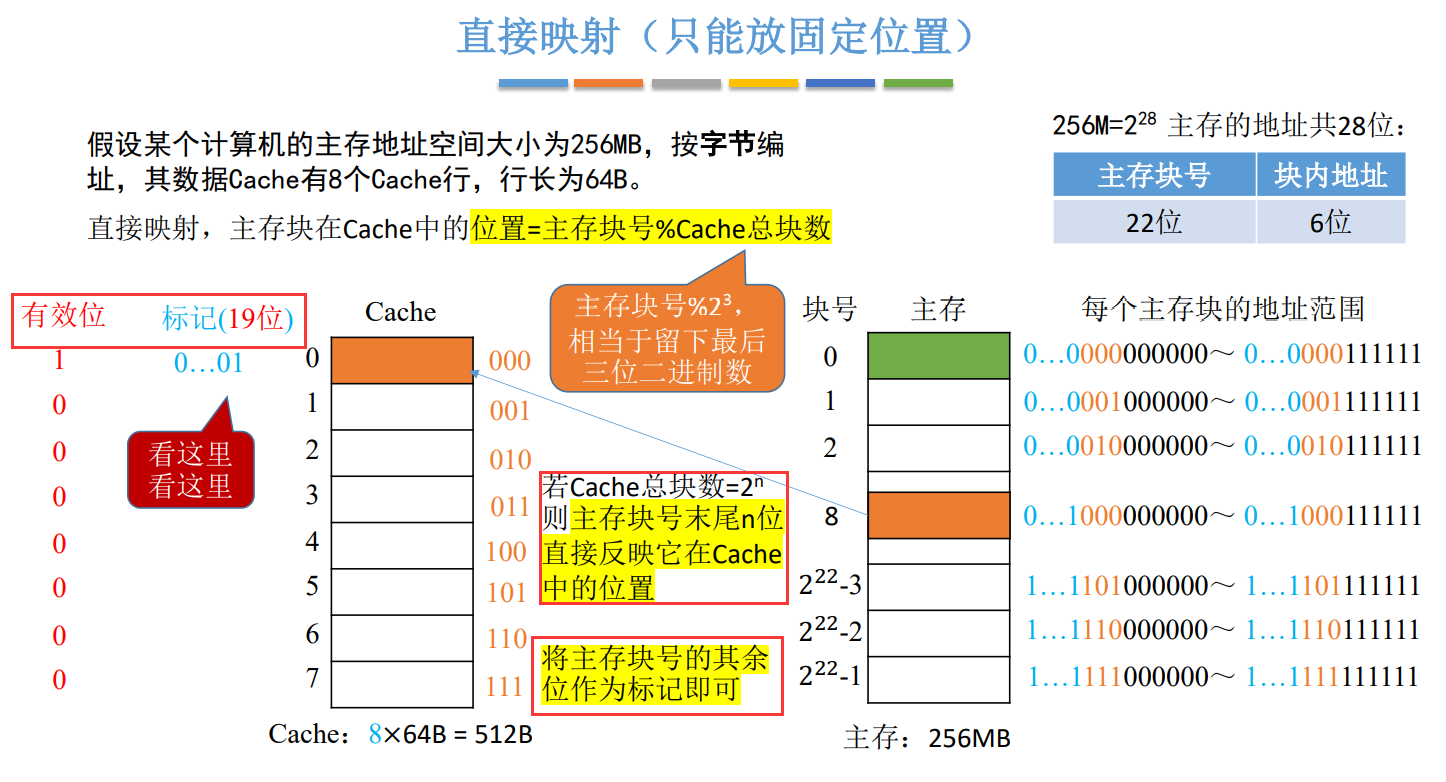

(2)直接映射
  • 主存放置到Cache中
    在这里插入图片描述

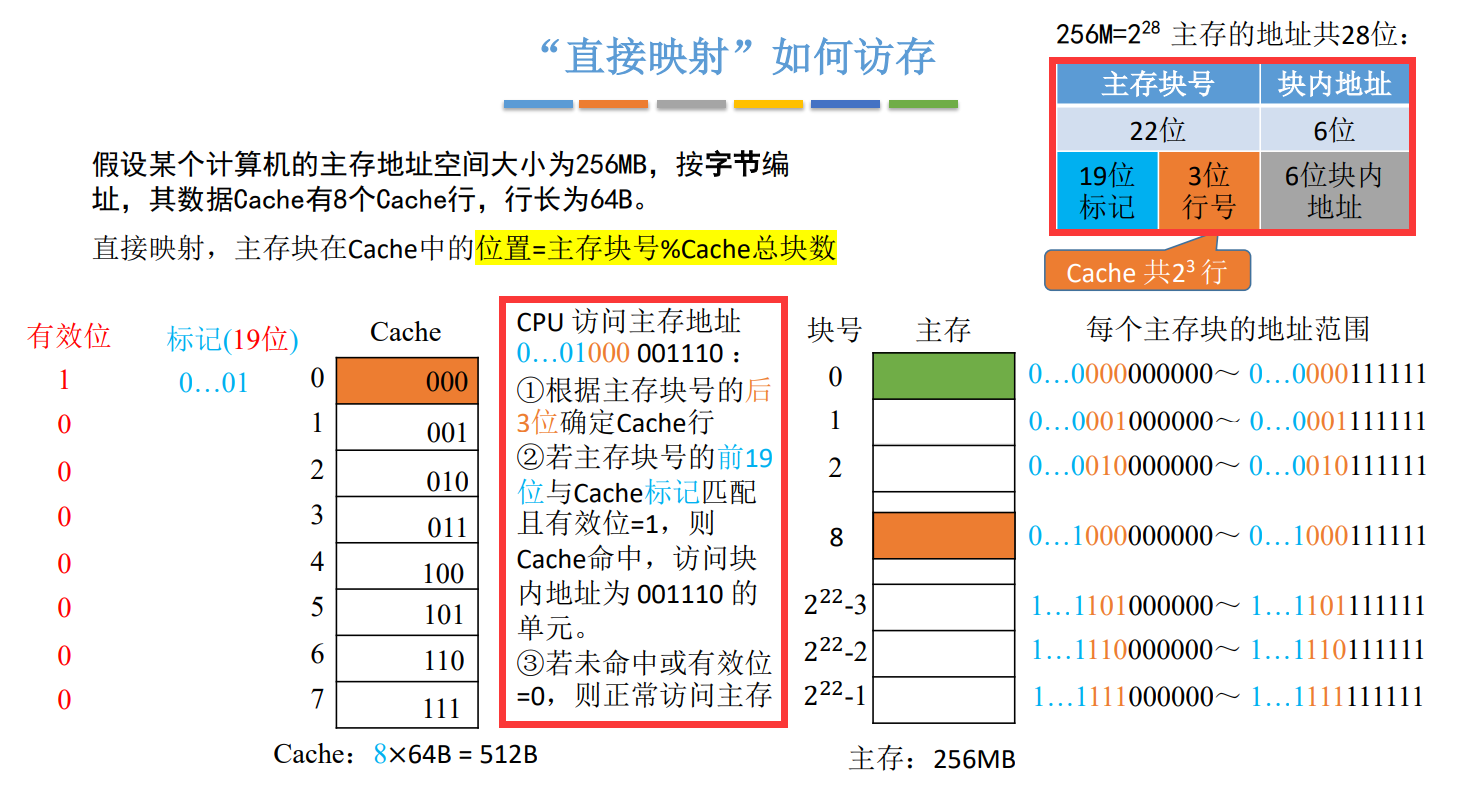

  • CPU 访存某个地址
    在这里插入图片描述

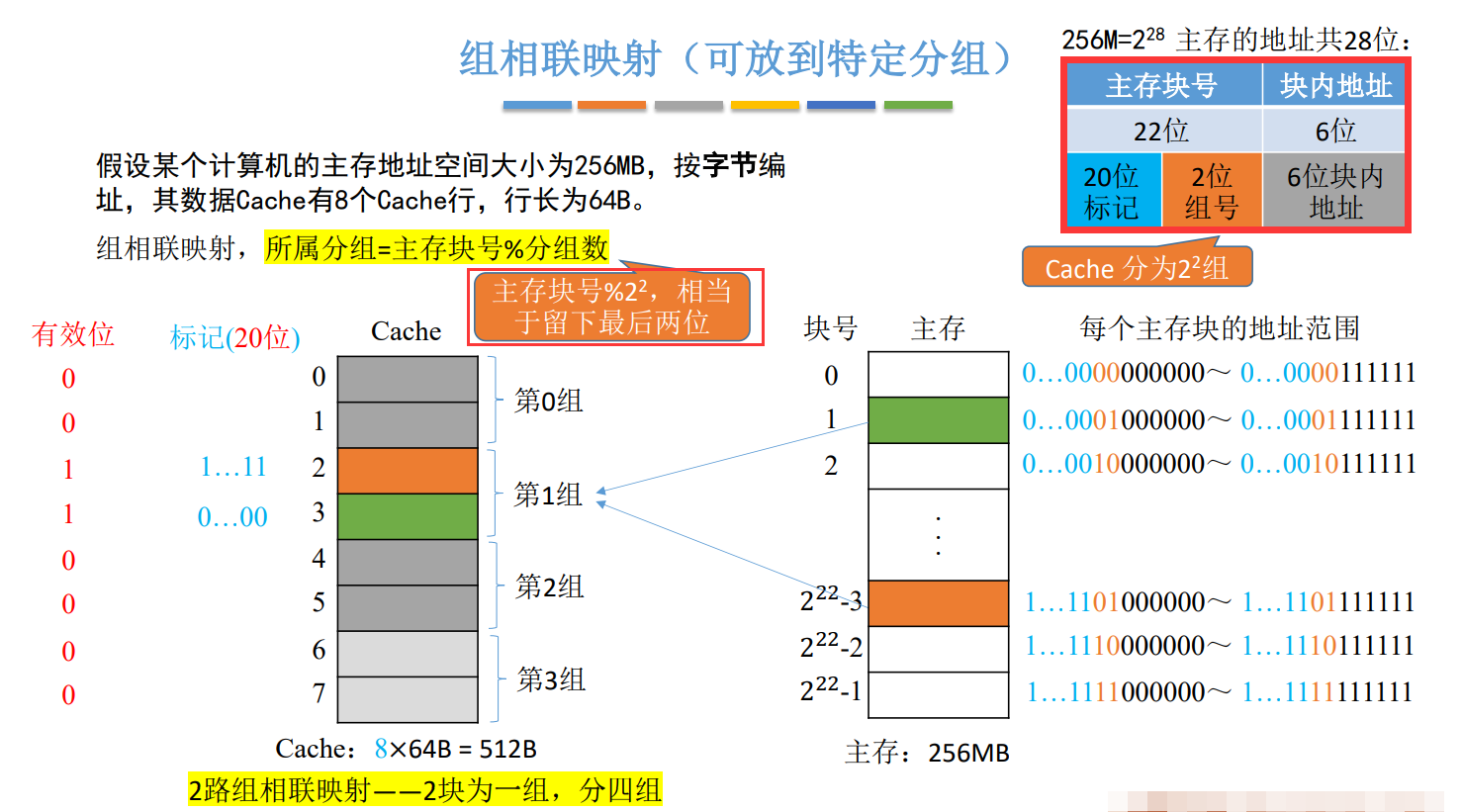

(3)组相联映射
  • 主存放置到Cache中
    在这里插入图片描述

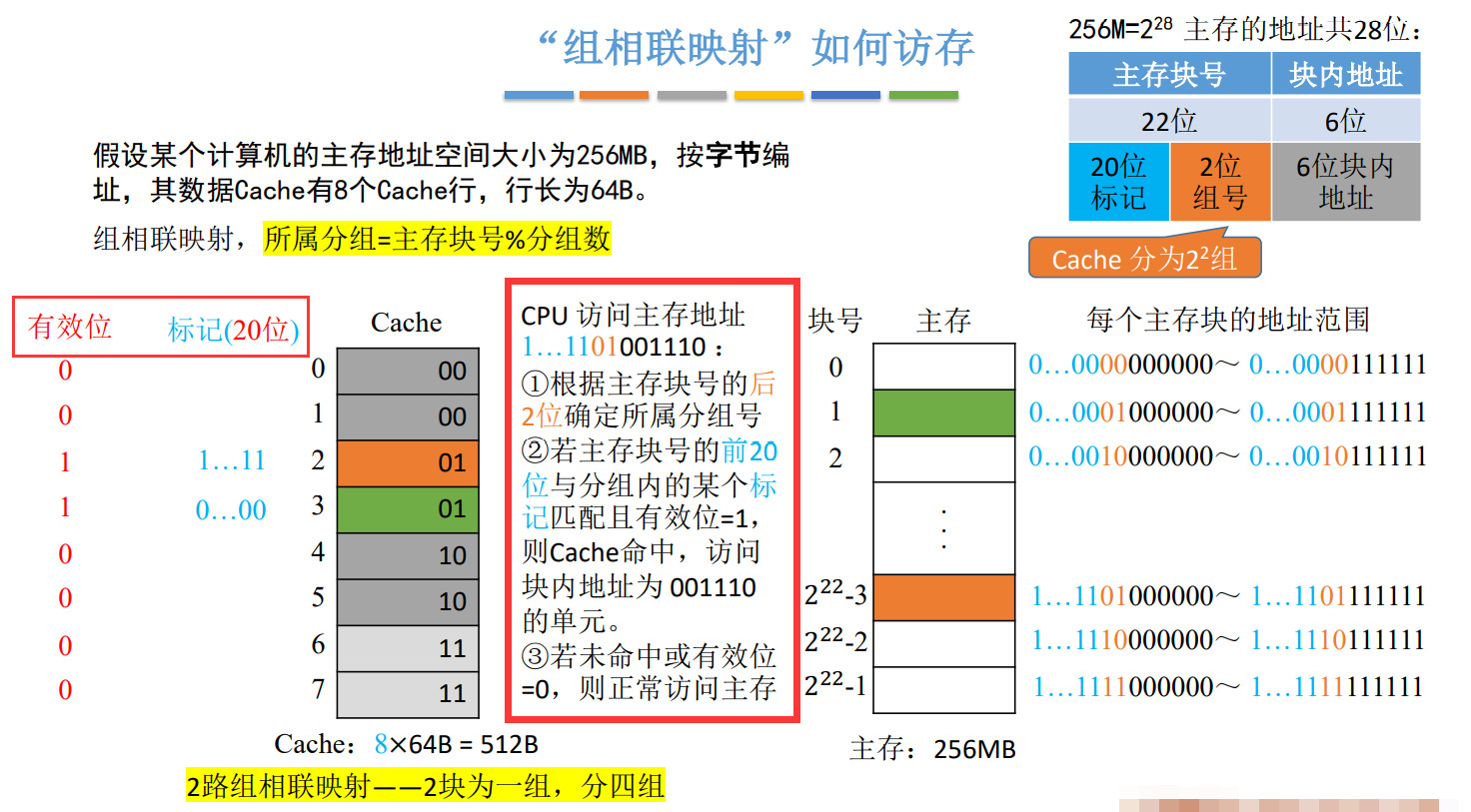

  • CPU 访存某个地址
    在这里插入图片描述

3.Cache中主存块的替换算法

在这里插入图片描述
注: 替换算法解决的问题,及其适用范围
在这里插入图片描述

(1)随机算法(RAND)

在这里插入图片描述

(2)先进先出算法(FIFO)

在这里插入图片描述

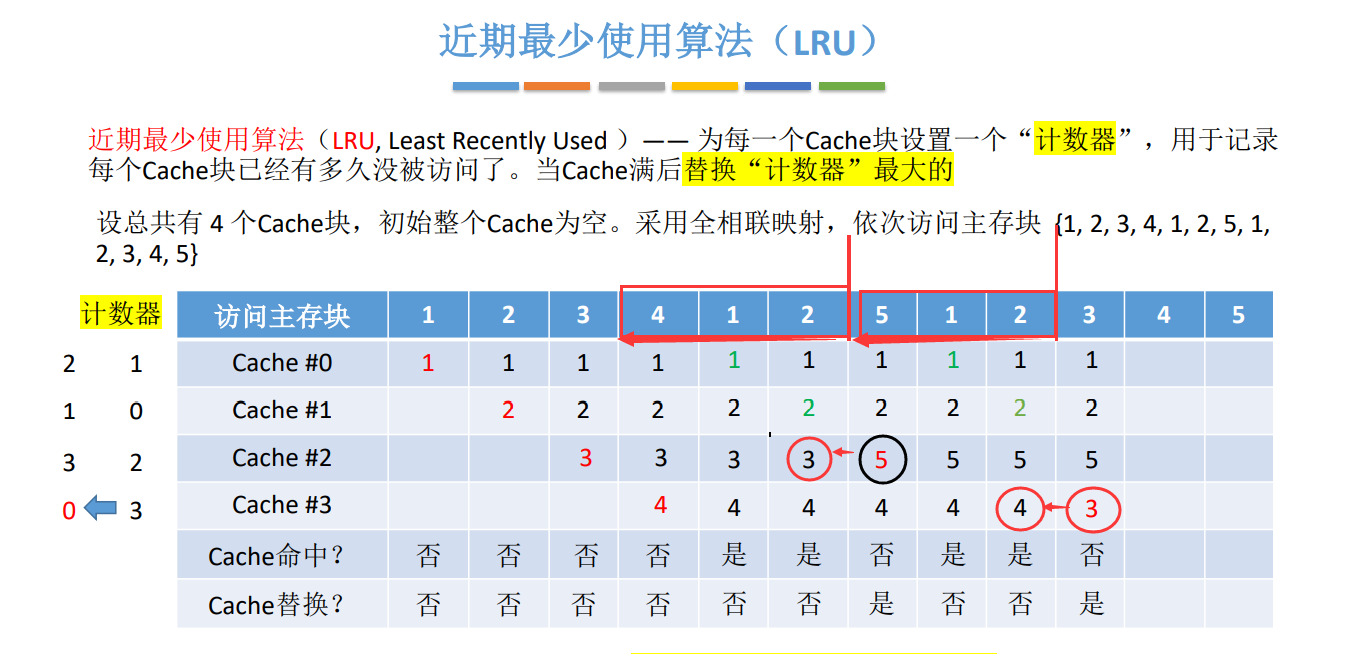

(3)近期最少使用算法(LRU)

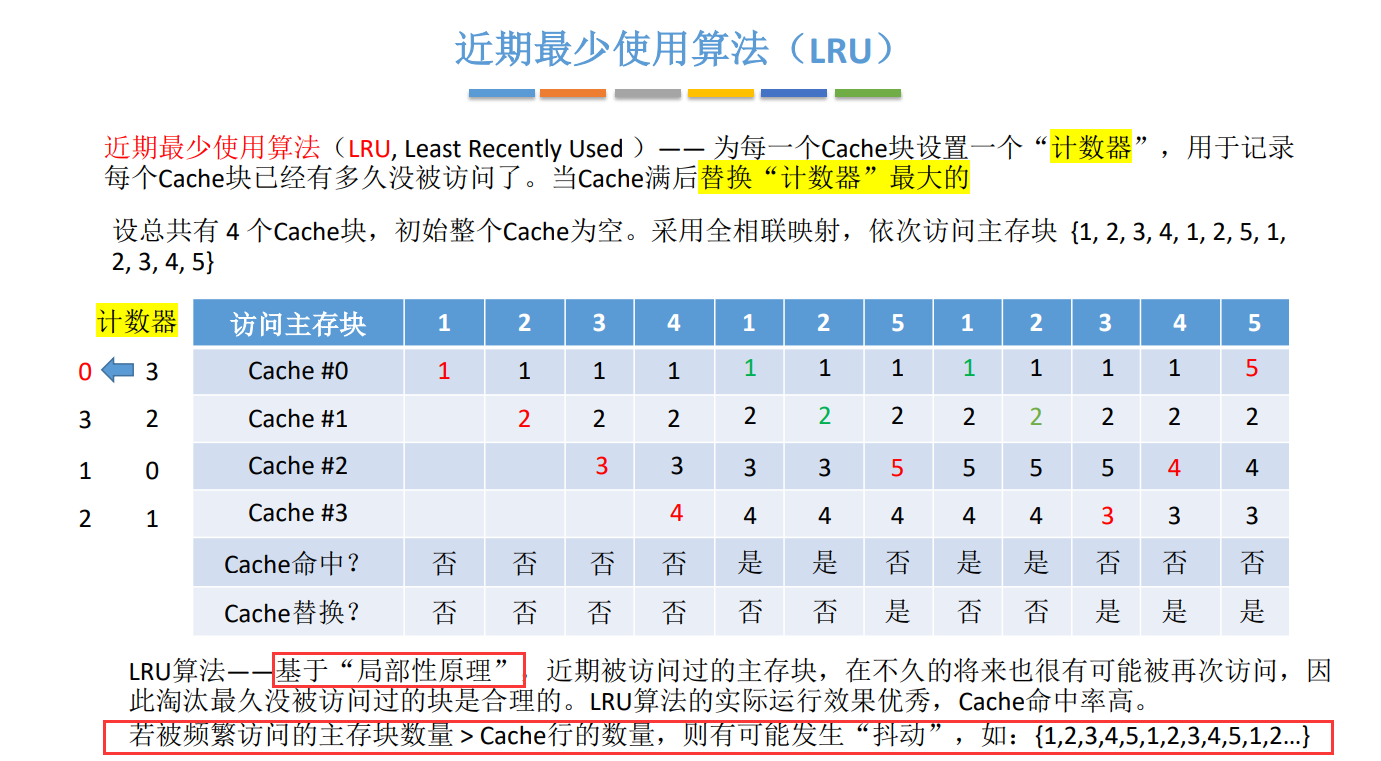

  • 手算
    在这里插入图片描述

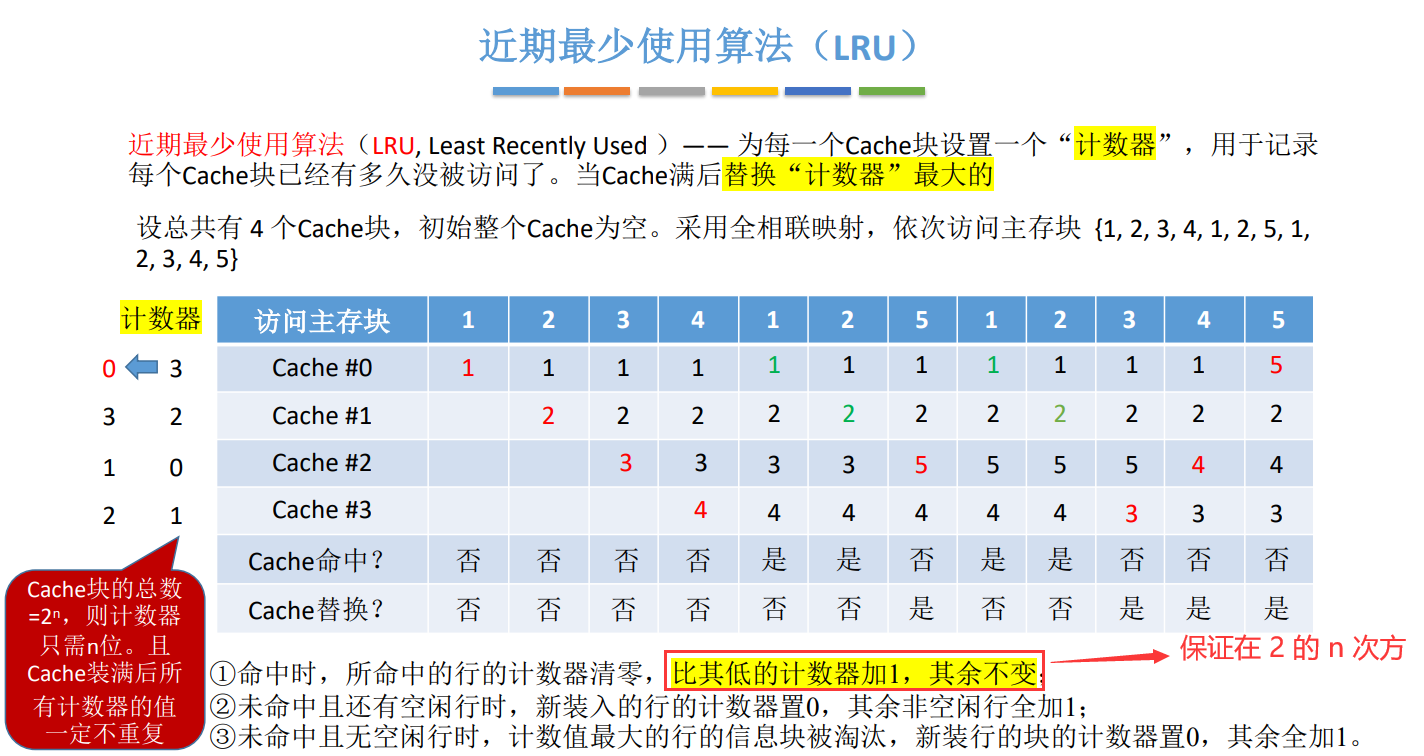

  • 机器实现
    在这里插入图片描述
    在这里插入图片描述

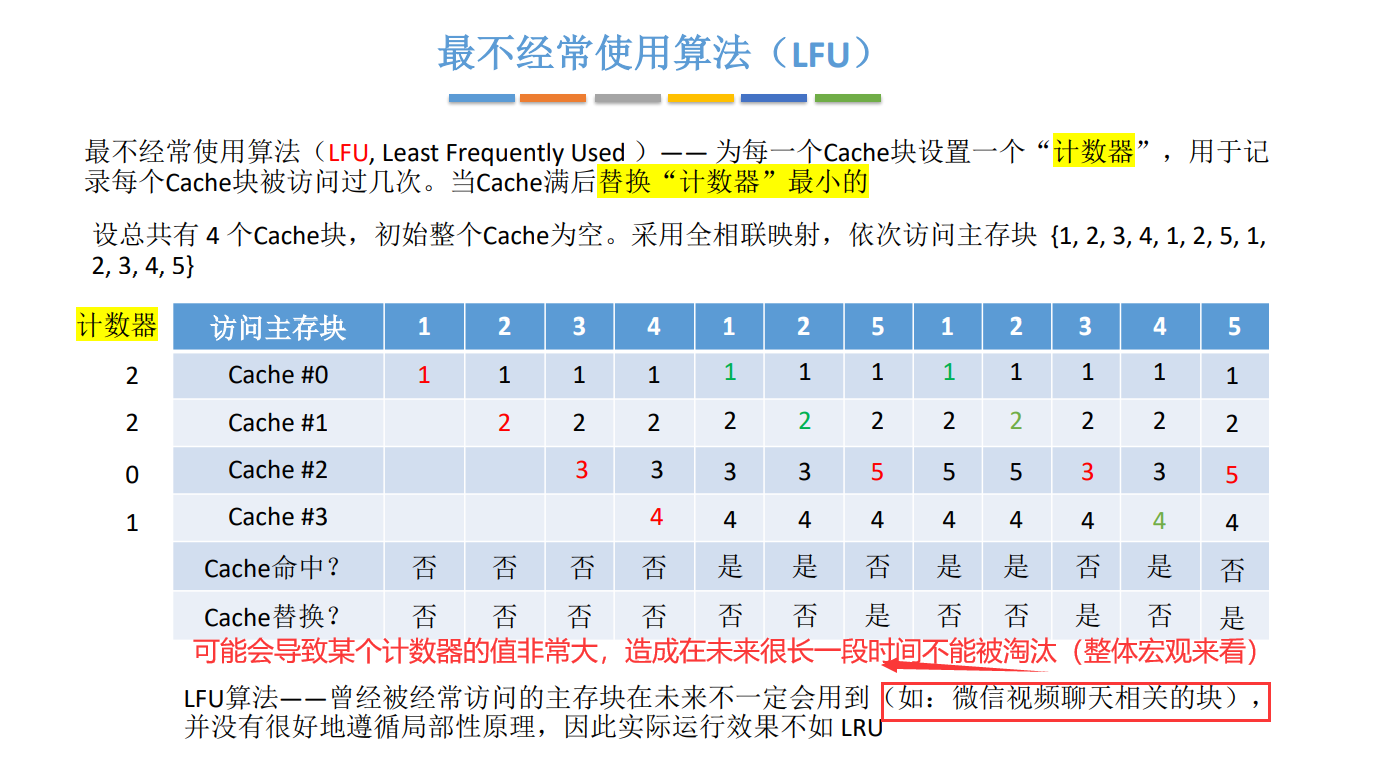

(4)最不经常使用算法(LFU)

在这里插入图片描述

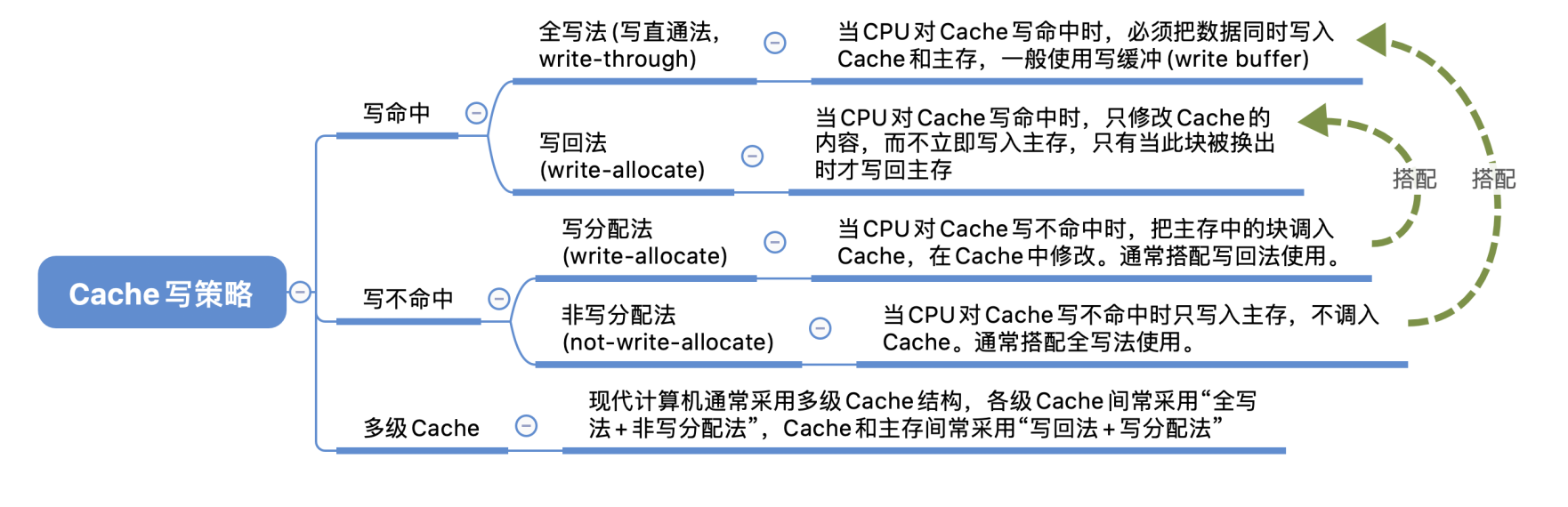

4.Cache写策略

在这里插入图片描述
在这里插入图片描述

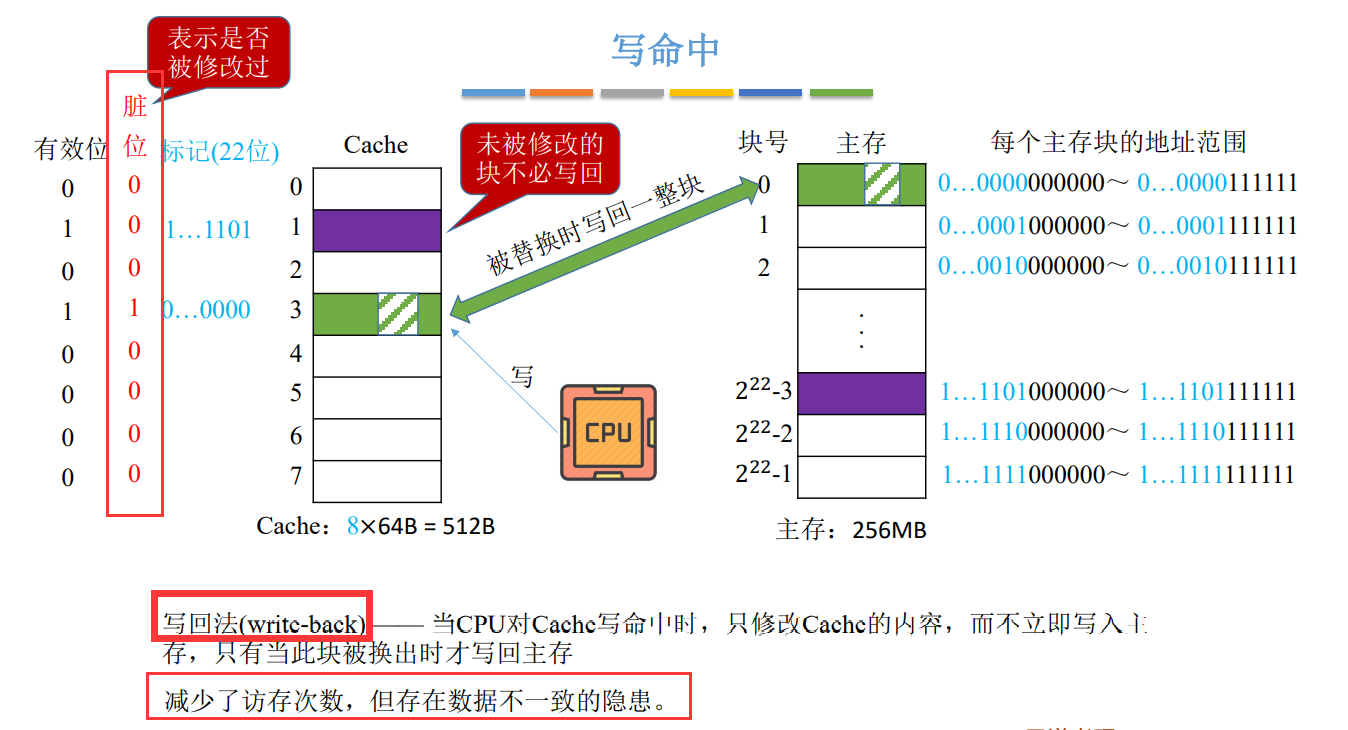

(1)写命中
  • 写回法
    在这里插入图片描述

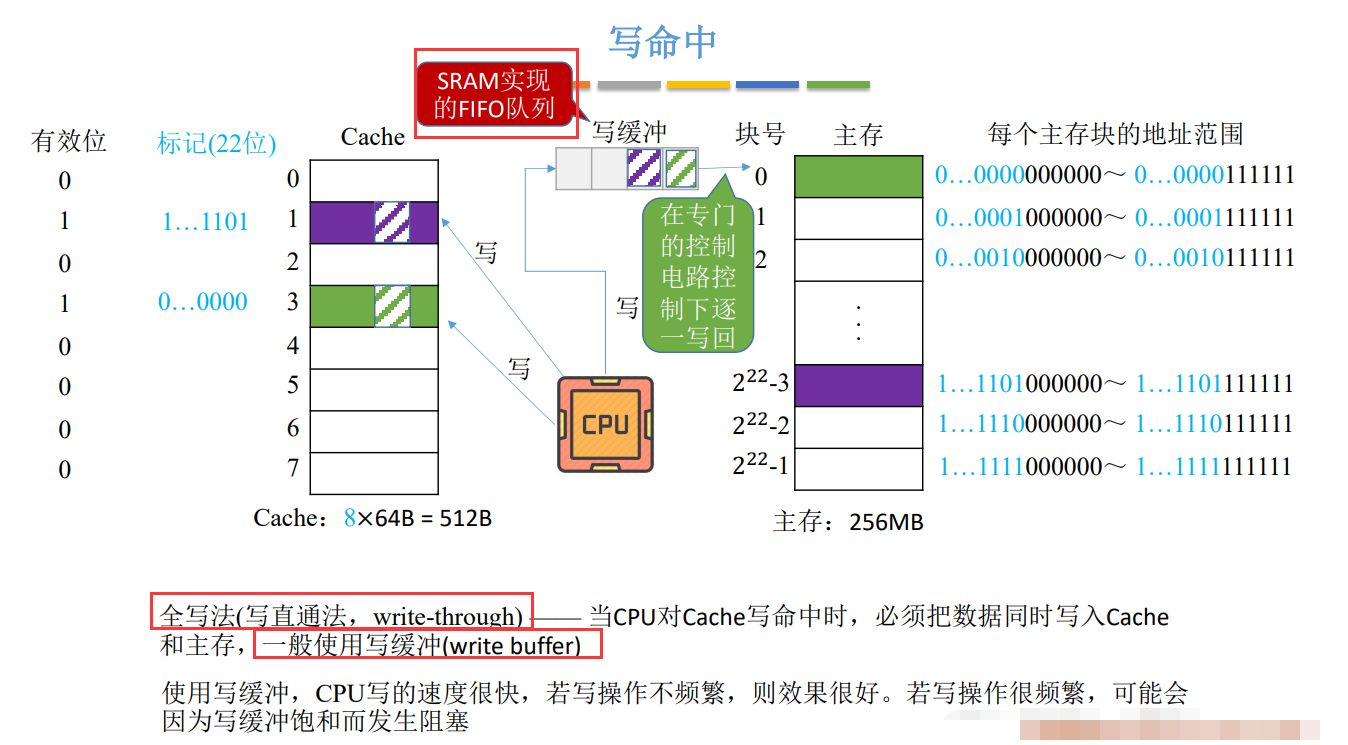

  • 全写法
    在这里插入图片描述
(2)写不命中

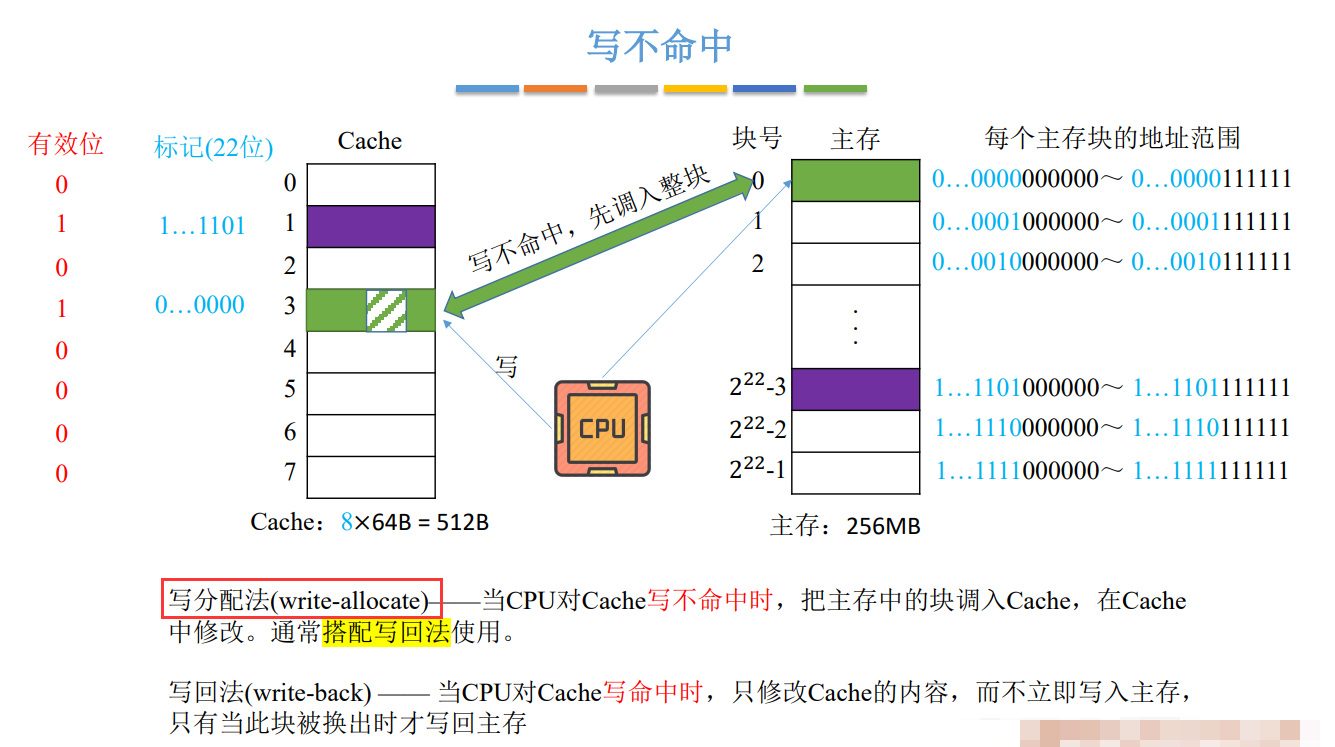

  • 写分配法
    在这里插入图片描述

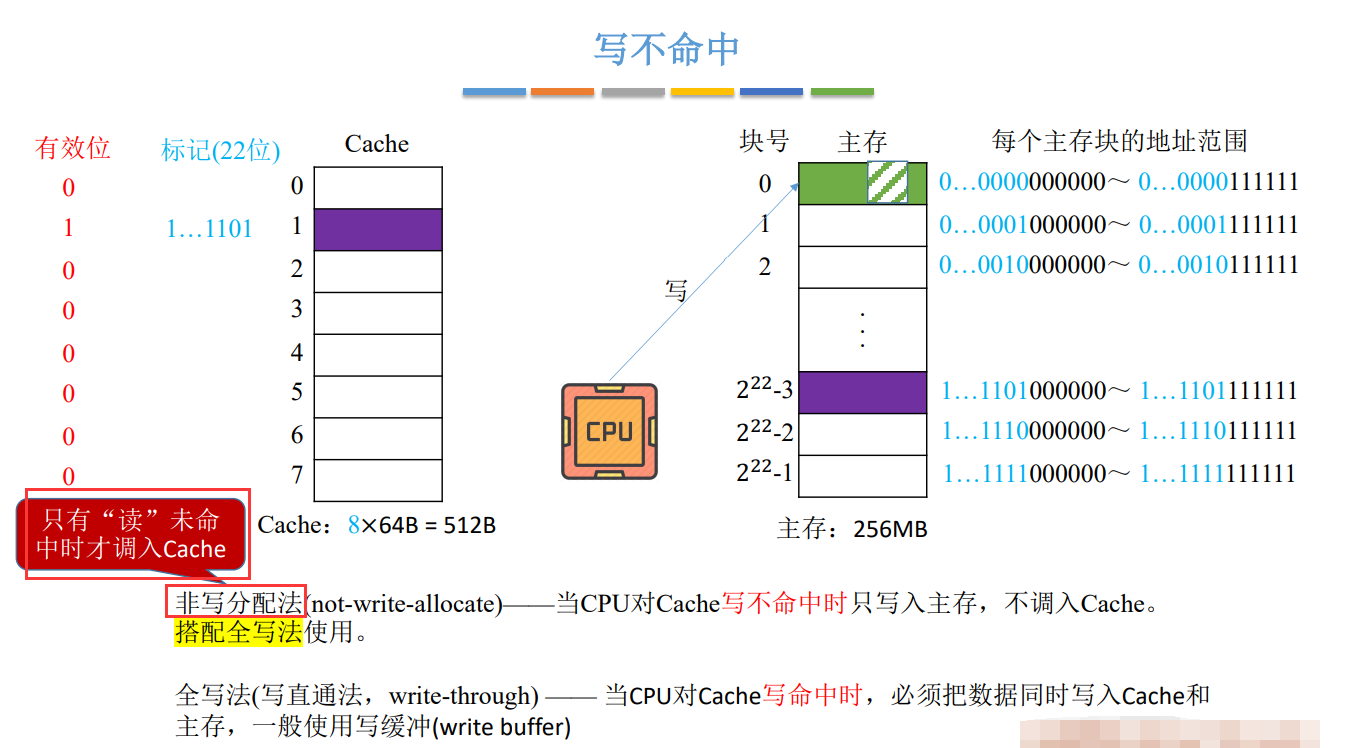

  • 非写分配法
    在这里插入图片描述

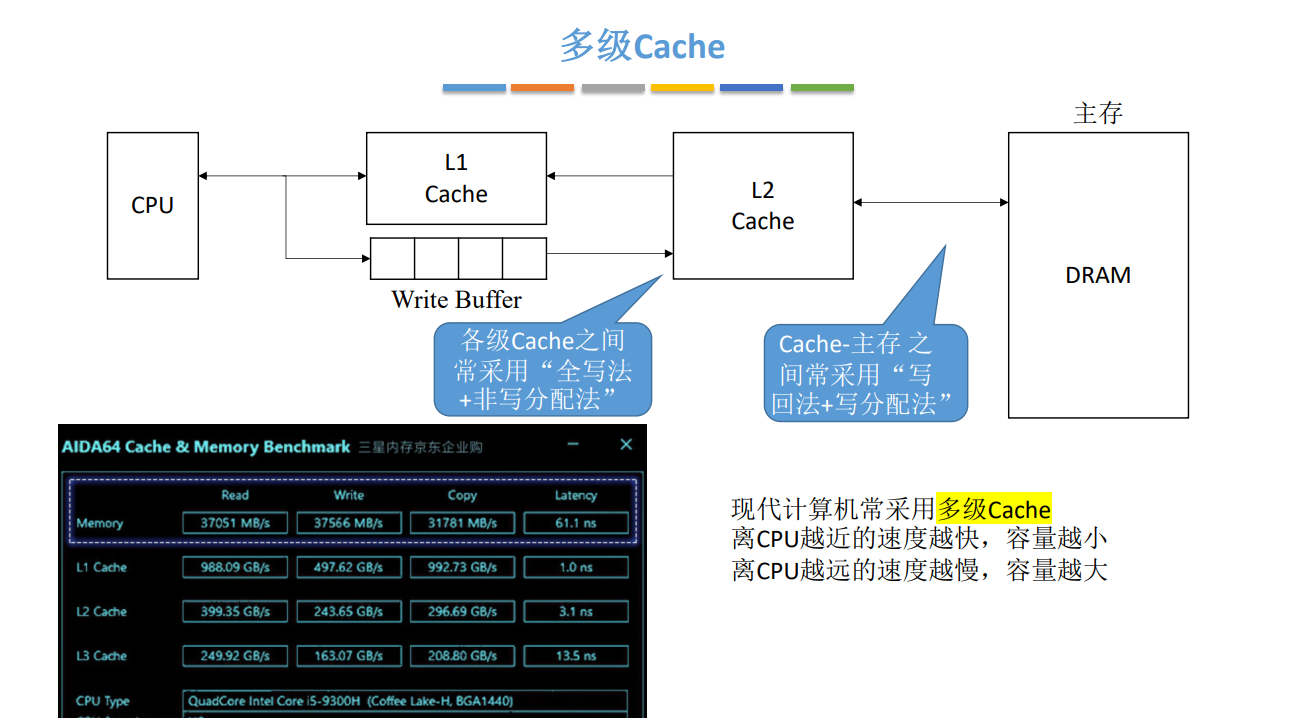

(3)多级Cache

在这里插入图片描述
