1.1机器人的D-H表示法和正运动学

D-H建模是一种对机器人连杆和关节建模的非常简单的方法,适用于任何机器人结构,而不用考虑机器人的结构顺序和复杂程度。D-H建模可以用于直角坐标、球坐标和柱坐标的变换。

机器人由任意的连杆和关节以任意顺序连接而成,为每个关节指定一个参考坐标系,并求出相临两关节的变化关系。例如求出机器人基座和第一个关节的变换,再求出第一个关节和第二个关节的变换,依次下去,直到求出最后一个关节的变化。把所有变换结合起来得到总变换关系,即机器人基座和末端执行器的变化关系。

连杆坐标

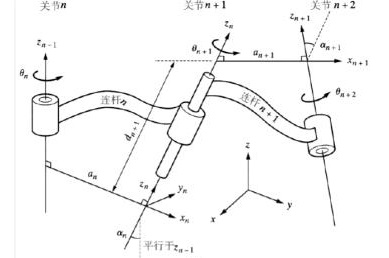

如图所示,θ为绕Z轴的转角,d为Z轴方向两相临公垂线的距离,a为每条公垂线长度(大多数情况下为连杆长度),α为相临Z轴夹角(一般为0或90゜)。下面求关节n+1到相临关节n+2的变化关系,求解分四步进行。

(1) 绕Zn轴旋转θn+1,使Xn和Xn+1平行,变换矩阵为Rot(Z, θn+1);

(2) 沿Zn轴平移dn+1,使Xn和Xn+1共线,变换矩阵为Trans(0,0, dn+1);

(3) 沿Xn轴平移an+1,
