SolidWorks练习每天一练，每天通过画图学SolidWorks命令。今天给大家分享的是SolidWorks菱形网的三维建模方法，希望大家可以练习一下其中的建模思路，尤其是3D草图转换和分切线的使用方法奥。下面就分享今天的SolidWorks练习题：

SolidWorks菱形钢丝网效果图

SolidWorks菱形钢丝网建模步骤

1、打开SolidWorks软件，溪风老师这里是SolidWorks2016，然后我们新建零件，在右视基准面上新建草图，如下图所示：10*4槽口

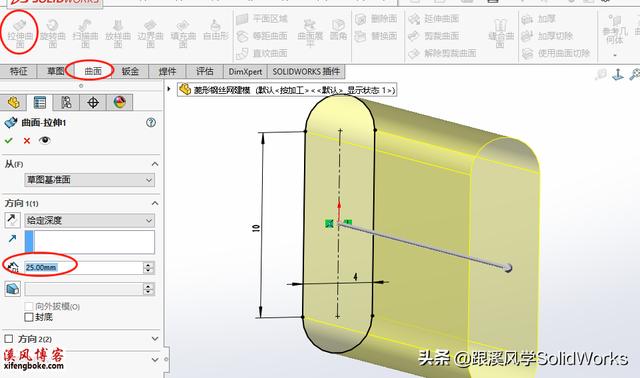

2、点击【曲面】-【拉伸曲面】命令，然后给定深度25，如下图所示：

3、然后我们在前视基准面进行草图绘制，如下图所示：

注意右侧的点与右端面弧线边添加穿透的几何关系

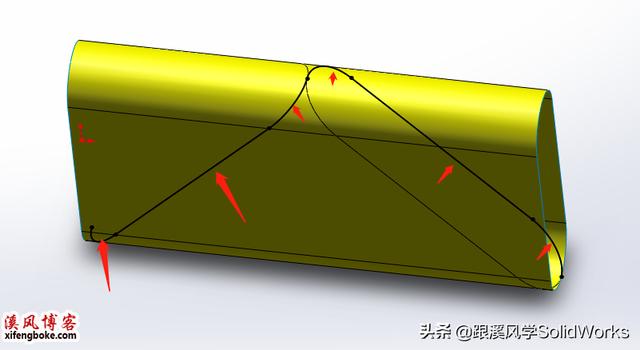

4、然后我们点击【特征】-【曲线】-【分割线】命令，将上一步的草图转化为分割线，如下图所示：

选择所有的面进行分割。

5、分割之后我们点击【3d草图】-【转化实体引用】，然后选择想要的边线，如下图所示：

6、点击【特征】-【扫描】然后草图直径设为2mm，路径就是上一步的3d草图线，如下图所示：

7、然后我们将模型以线框形式显示，如下图所示：

8、在前视基准面进行草图绘制，绘制如下草图，注意其中构造线的端点位置

红圈区域细节图：

记住这里的角度41.35和长度16.65，用于后面的填充阵列。

9、然后我们点击特征-线性阵列下方的【填充阵列】，参数如下：

10、选中第8步中的草图框，然后点击【特征】-【拉伸切除】参数如下：注意是反侧切除

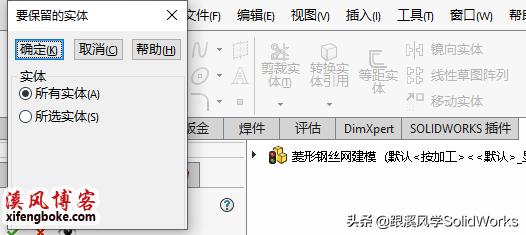

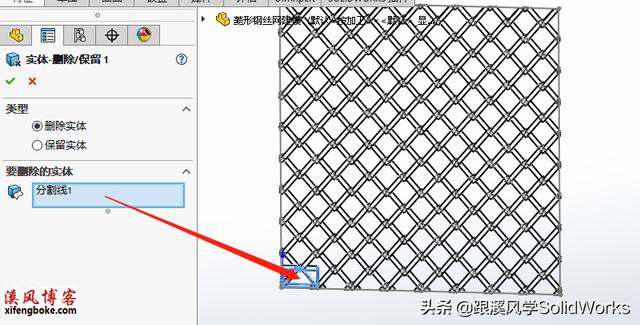

11、然后我们找到菜单-【插入】-【特征】-【删除保留实体】，如下图所示：删掉第2步的拉伸曲面

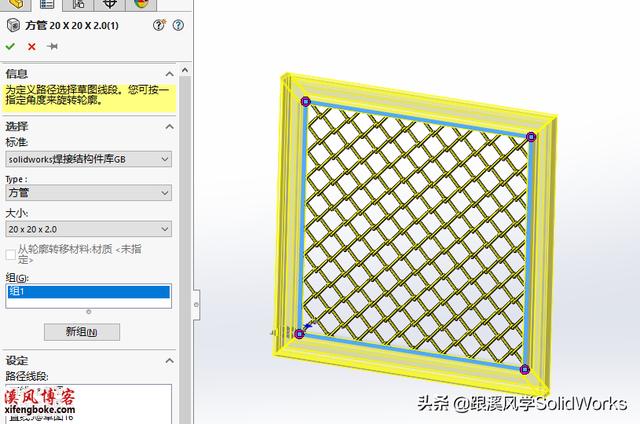

12、至此菱形网变绘制完成，然后我们点击【焊件】-【结构构件】绘制边框，如下图所示：

号外：

SolidWorks焊件库轮廓库怎么添加？GB型材焊件库铝型材轮廓库在哪下载？如何使用？ - solidworks教程VIP - 溪风博客

至此，SolidWorks菱形钢丝网的建模就已完成，大家可以对另一头进行倒角操作，然后进行材质和颜色的渲染即可。大家可以举一反三，绘制自己设备所需要的网框大小即可。
