摘要:在没有显示器和网线的情况下，串口是连接pcDuino V2的不二选择。本文主要记录了我在LINUX下通过USB-TTL转接连接pcDuino V2 的过程步骤，仅供参考！

我是一名程序猿，硬件是自己的业余爱好！希望大家不吝赐教。

在没有显示器和网线的情况下，串口是连接pcDuino V2的不二选择。本文主要记录了我在LINUX下通过USB-TTL转接连接pcDuino V2 的过程步骤，仅供参考！

系统：Ubuntu 14.04

软件：minicom

硬件：

PL2303 USB-TTL转接头

杜邦线3根

pcDuino V2一块，带USB电源

硬件连接：

USB-TTL转接头与pcDuino V2的连线请参照下图：

我用到的 USB转TTL串口设备如下图：

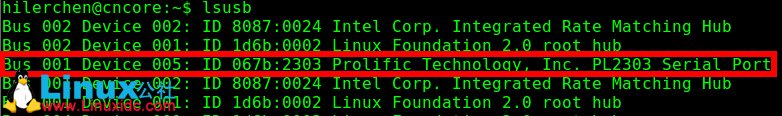

将转接头接到电脑的USB口上，输入lsusb查看PL2303的USB设备是否被识别：

使用 dmesg 命令查看设备信息：

给pcDuino V2 主板接上USB电源即完成硬件的设置。

minicom安装:

sudo apt-get install minicom

minicom配置：

以root身份登录，运行如下命令：

# minicom -s

屏幕上出现Minicom的主配置选单，移动键盘的方向键，选择“Serial Port Setup”选单项，会出现如下配置项：

A - Serial Device : /dev/ttyUSB0

B - Lockfile Location : /var/lock

C - Callin Program :

D - Callout Program :

E - Bps/Par/Bits : 115200 8N1

F - Hardware Flow Control : No

G - Software Flow Control : No

Change which setting?

按照需要配置如下参数：

◆ 串口设备 /dev/ttyUSB0；

◆ 波特率 115200；

◆ 帧格式 8N1(表示有8位数据、0位校验和1位停止位)；

◆ 软、硬件流控 No。

注意，串口设备号可以根据所连接的端口进行更改

配置完成后回到主配置选单，选择“Modem and Dialing”选单项，清除掉“A - Init string”、“B - Reset string”和“K - Hang-up string”选项的值。然后重新返回主选单，选择“Sxdye As Dfl”选单项，保存为缺省设置。选择“Exit from Minicom”退出后，用如下命令重新启动Minicom：

# minicom
