分表原则：按照数据行的切分。就是将表中的某些有关联的字段分到一个数据库，而另外的某些字段又切分到其他数据库中。原理图如下：

主表

一、配置文件

vim /usr/local/mycal/conf/schema.xml

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
        <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
                <table name="customer" dataNode="dn2"></table>
                <table name="orders" dataNode="dn1,dn2" rule="mod_rule"></table>
        </schema>
        <dataNode name="dn1" dataHost="host1" database="orders" />
        <dataNode name="dn2" dataHost="host2" database="orders" />
        <dataHost name="host1" maxCon="1000" minCon="10" balance="1"
                          writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
                <heartbeat>select user()</heartbeat>
                <writeHost host="hostM1" url="192.168.157.133:3306" user="root"
                                   password="root">
                </writeHost>
        </dataHost>
        <dataHost name="host2" maxCon="1000" minCon="10" balance="1"
                          writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
                <heartbeat>select user()</heartbeat>
                <writeHost host="hostM1" url="192.168.157.139:3306" user="root"
                                   password="root">
                </writeHost>
        </dataHost>
</mycat:schema>

在rule配置文件里新增分片规则mod_rule,并指定customer_id。选择的分片算法是mod_long（对字段求模运算），customer_id对两个节点求模，根据结果分片。

vim /usr/local/mycal/conf/rule.xml

<tableRule name="mod_rule">
        <rule>
                <columns>customer_id</columns>
                <algorithm>mod-long</algorithm>
        </rule>
</tableRule>

<function name="mod-long" class="io.mycat.route.function.PartitionByMod">
        <!-- how many data nodes -->
        <property name="count">2</property>
</function>

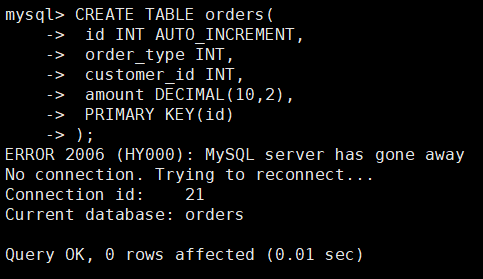

二、在数据节点dn2上建立orders表

三、重启mycat，让配置生效

mycat console

四、访问mycat实现分片

INSERT INTO orders(id,order_type,customer_id,amount) VALUES (1,101,100,100100);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(2,101,100,100300);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(3,101,101,120000);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(4,101,101,103000);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(5,102,101,100400);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(6,102,100,100020);

注：在mycat里向orders表插入数据时，insert字段不能省略

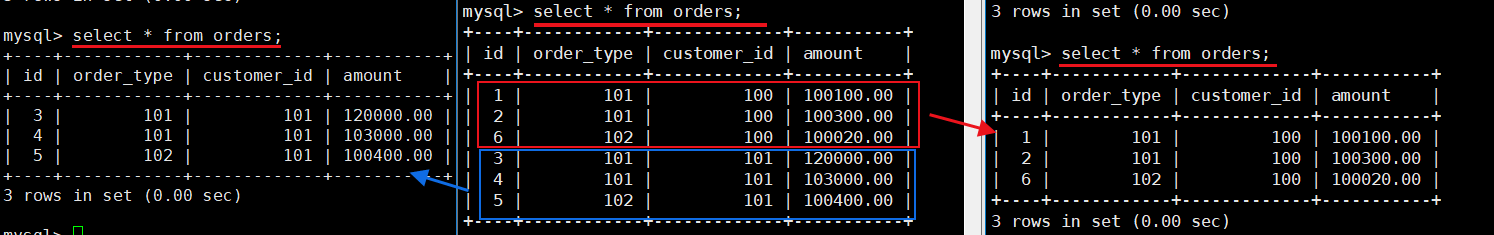

在mycat里查看是否分表成功

到此分表已经完成了，下面我们来介绍一下订单表【orders】如何与订单详情表【orders_detail】进行join查询。

注：子表的存储位置将依赖于主表，根据这一思路提出了E-R关系的数据分片策略，子表的记录与所关联的父表记录存放在同一个数据分片上。

ER表【子关联表】

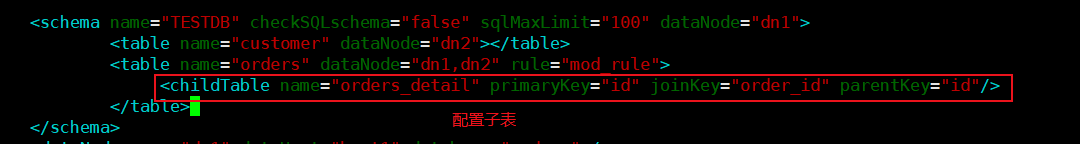

 一、配置orders的关系表

vim /usr/local/mycal/conf/schema.xml

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
        <table name="customer" dataNode="dn2"></table>
        <table name="orders" dataNode="dn1,dn2" rule="mod_rule">
             <childTable name="orders_detail" primaryKey="id" joinKey="order_id" parentKey="id"/>
        </table>
</schema>

二、在数据节点dn2上建立orders_detail表

三、重启mycat，让配置生效

mycat console

四、访问mycat实现分片

INSERT INTO orders_detail(id,detail,order_id) values(1,'detail1',1);
INSERT INTO orders_detail(id,detail,order_id) VALUES(2,'detail1',2);
INSERT INTO orders_detail(id,detail,order_id) VALUES(3,'detail1',3);
INSERT INTO orders_detail(id,detail,order_id) VALUES(4,'detail1',4);
INSERT INTO orders_detail(id,detail,order_id) VALUES(5,'detail1',5);
INSERT INTO orders_detail(id,detail,order_id) VALUES(6,'detail1',6);

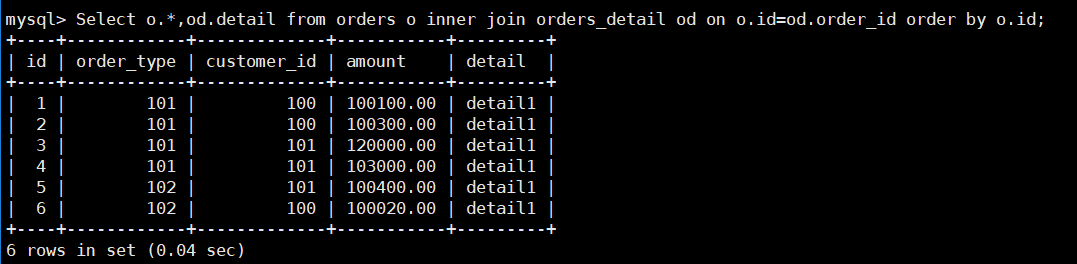

五、mycat里验证关联

Select o.*,od.detail from orders o inner join orders_detail od on o.id=od.order_id order by o.id;

到此了关联表就配置完成了，但是因为有的表两个数据分片都需要用到，而且数据量比较小，所以就有了全局表的引入。

全局表

特点如下：

1、全局表的插入、更新操作会实时在所有节点上执行，保持各个分片的数据一致性

2、全局表的查询操作，只从一个节点获取

3、全局表可以跟任何一个表进行 JOIN 操作

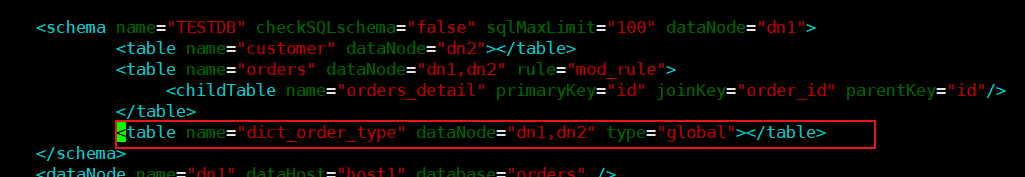

一、配置全局表【dict_order_type】

vim /usr/local/mycal/conf/schema.xml

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
        <table name="customer" dataNode="dn2"></table>
        <table name="orders" dataNode="dn1,dn2" rule="mod_rule">
             <childTable name="orders_detail" primaryKey="id" joinKey="order_id" parentKey="id"/>
        </table>
        <table name="dict_order_type" dataNode="dn1,dn2" type="global"></table>
</schema>

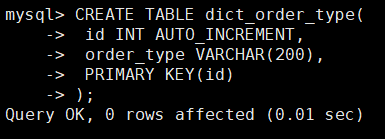

二、在数据节点dn2上建立dict_order_type表

三、重启mycat，让配置生效

mycat console

四、访问mycat实现分片

INSERT INTO dict_order_type(id,order_type) VALUES(101,'type1');
INSERT INTO dict_order_type(id,order_type) VALUES(102,'type2');

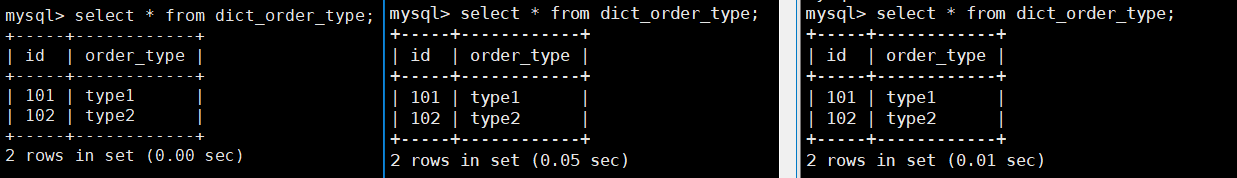

五、mycat里验证
