主要探讨的问题就是connect及bind、listen、accept背后的三次握手相关问题

基本知识

TCP/UDP/IP

协议	连接	可靠	服务
TCP	面向连接的	可靠的	字节流服务
UDP	无连接	不可靠的	数据报服务
IP	无连接	不可靠的	无状态的

RUDP:介于TCP和UDP中间，两者取其中。

OSI七层模型

TCP/UDP区别

TCP与UDP通信过程建立的区别。除了它们通信过程建立的不同之外，两者还有以下区别：

TCP通信特点

1）可靠性；

通信双方均就位，一方发送数据，另一方收到后会做出回应，如果超时未发送成功，会自动重发，数据不会丢失。

2）顺序性；

既然数据是按顺序走在建立的一条隧道中，那么数据遵循“先走先达到”的规则，并且隧道中的数据以“流”的形式传输，发送方发送的前后两次数据之间没有边界，需要接收方自己根据事先规定好的“协议”去判断数据边界。

3）高损耗。

“高损耗”包括机器性能损耗高、宽带流量损耗高。因为通信双方时刻需要维持着连接的存在，这必然会损耗通信双方主机性能，要想维持隧道的通畅，通信双方必须不断地发送检测包和应答包，同时，它还支持数据重发等数据纠错功能，这些都将导致网络流量的增加。

UDP通信特点

1）不可靠性；

既然无连接，发送方只管发送数据，而不管对方是否能够正确地接收到数据，更不负责数据超时重发等功能。

2）无序性；

数据以“数据报”的形式发送，可以把“数据报”看成是一个“包”。如果把TCP传输数据比如成“河里的流水”，那么UDP传输数据就是‘邮局寄信’。发送方先发送的数据可能后到达，后发送的数据可能先到达，这个跟短消息类似。

3）低损耗。

“低损耗”包括机器性能损耗低、宽带流量损耗低。UDP通信不需要维持一个连接的存在，所以它不需要消耗额外的机器性能。同时它也没有像TCP通信那样为了保持隧道的通畅，而必须不停地发送检测包和应答包，更不会进行一些数据检测纠错、重发等行为。

这次我们只讨论TCP通信。

TCP建立连接的三次握手过程

首先还是老生常谈的三次握手问题，还是照惯例先来再温习一遍

1. 第一次握手：客户端尝试连接服务器，向服务器发送syn(全称是同步序列编号)报文，syn=i，客户端进入SYN_SEND状态等待服务器确认
2. 第二次握手：服务器接收客户端syn报文并确认（ack=i+1），同时向客户端发送一个新的SYN报文（syn=j），即SYN+ACK报文，此时服务器进入SYN_RECV状态
3. 第三次握手：客户端收到服务器的SYN+ACK报文，向服务器发送确认报文ACK(ack=j+1），此报文发送并被客户端接收后，客户端和服务器进入ESTABLISHED状态，完成三次握手

TCP编码流程

服务器

实现TCP需要的头文件：

#include<sys/types.h>
#include<sys/socket.h>
#include<netinet/in.h>
#include<arpa/inet.h>

需要的函数原型：

创建socket

① int socket(int domain, int type, int protocol);//创建socket

• 返回值：-1 出错，只要返回值>=0即正确
  返回的值，也是文件描述符 socket文件描述符
• domain：协议簇 一般用AF_INET(TCP/IP)协议簇
• type:在该协议簇下选择的具体的协议 TCP:SOCK_STREAM UDP:SOCK_DGRAM
• pro:具体的协议下更具体的协议：默认给0

bind绑定ip和端口号

② int bind(int sockfd, struct sockaddr *seraddr, socklen_t);

• sockfd：socket返回的文件描述符
• struct sockaddr *seraddr:服务器端的ip地址
• socklen_t:第二个参数的长度

为了了解这个函数我们还需要知道：

TCP如何标识一台主机？

需要知道 IP地址 + 端口号

 struct sockaddr_in
   {

      sa_family_t sin_family;//地址族
      u_int16_t sin_port;//端口号
      struct in_addr sin_addr;IP地址
   }

   struct in_addr
   {

        u_int32_t s_addr;//无符号32位整型值
   }

端口号的转化函数：将IP地址转化成整型值

端口号取值范围：0-65535 但0-1024(无法使用，系统预留) 1024-5000保留

一般我们用5000以上端口号

地址转化函数：

主机字节序：

大端模式：高位存低地址
小端模式：高位存高地址

网络字节序：

都用的大端模式(如果主机是小端模式不经过转化在网络中传输数据就会乱套)

listen启动监听

③ int listen(int sockfd, int size);//给sockfd启动监听

• sockfd:socket返回的socket值监听sockfd套接字。监听：等客户端连接
• size:指定已完成连接队列的大小。一般为：size + 1
  两个队列：
  已完成连接的队列
  正在完成连接的队列

accept接收连接的套接字

④ int accept(int sockfd, struct sockaddr* cliaddr, int len);

• sockfd：接收连接的套接字
• struct coskaddr cliaddr:客户端连接时内核自动填充
• int *len:填充的大小
• 返回值：返回维护本次连接的文件描述符，服务器和客户端通讯时通过accept返回的文件描述符进行通讯

recv获取数据

⑤ int recv(int c, void *buff ,int buffsize, int flag);//获取数据

• int c:标识从哪个客户端来获取数据
• void *buff:读到的数据存放在哪
• int buffsize:buff缓冲区的大小有多少，一次最多读多少个字节的数据
• int flag:不用默认给0

send发送数据

⑥int send(int c, void *buff,int datasize, int flag); 发送数据

• int c：将数据发送给谁
• void *buff：发送的数据从哪开始
• int datasize：数据的大小
• int flag:不用默认给0

小结

服务器端编码流程：

1. 调用socket()创建套接字;
2. 定义strcuct sockaddr_in ser,cli;
3. 对地址族，端口号，IP地址进行赋值；
4. bind()进行命名；
5. listen进行启动监听
6. while(1)循环
   {
   int c = accept();获取连接
   while(1)//一个客户端与服务器进行多次通讯
   {
   recv()/send();
   }//收发
   }//一个服务器可以多次处理不同客户端的连接
7. close();
   如下图为TCP服务器的创建：



客户端

需要的函数原型：

① int socket(int domain, int type, int protocol);//与前面一样

② int connect(int sockfd, (struct sockaddr*)seraddr, int len);//发起连接

• int sockfd：上面socket返回的文件描述符
• (struct sockaddr*)seraddr：和哪个服务器进行连接，服务器的地址和端口号
• int len：连接的长度
• 返回：-1 连接失败 返回>-1 成功

③ int send(int c, void *buff,int datasize, int flag);//发起连接

④ int recv(int c, void *buff ,int buffsize, int flag);//获取数据

⑤ close();//发送数据

客户端编码流程：

 1.socker();创建套接字
 2.connect();发起连接和服务器进行连接
 3.while(1)//多次接受发送数据
  {
     send()/recv();多次
  }
 4.close();

下图为TCP客户端的创建：

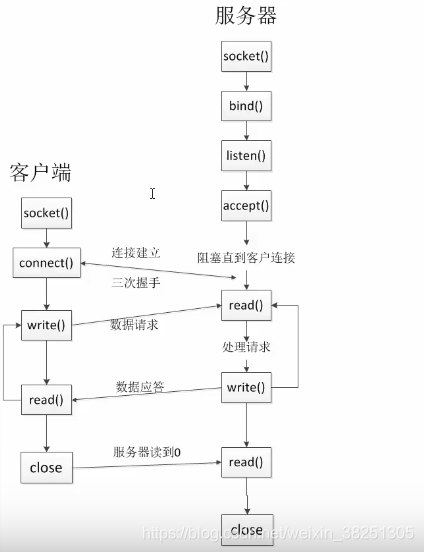

客户端和服务器通信

探究使用Linux Socket api建立TCP连接的过程

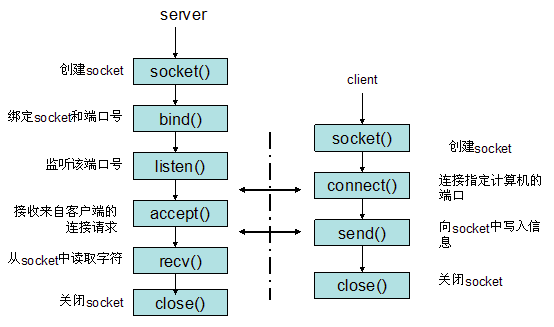

从创建socket，到建立连接接收数据，最后关闭socket的过程如上图所示。

其中，和建立连接有关系的socket api主要是：connect、bind、listen和accept

为了探究建立连接时发生了什么，和TCP三次握手有什么关系，我们使用之前实验所写的hello/hi程序，用gdb为这四个函数打上断点，并使用wireshark监视相应端口，抓取数据包

bind，listen

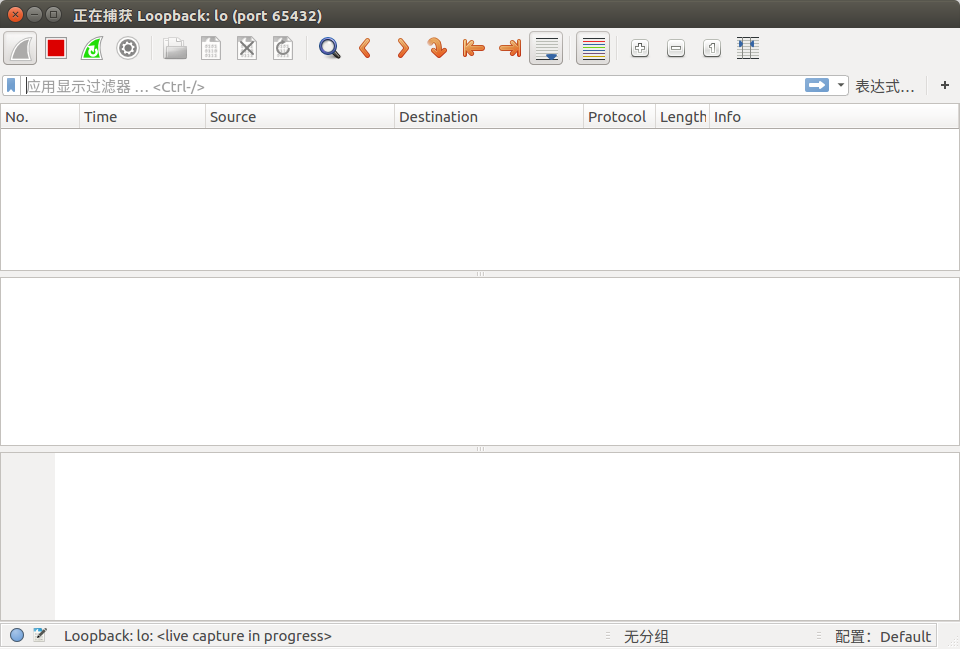

当服务端运行bind，listen后，并没有捕获到任何数据包

connect

直到客户端运行connect后，才捕获到TCP三次握手发送的数据包，如下图所示

可以通过抓取的数据包信息看到Socket是如何建立TCP连接的

1. 由客户端（44434端口）发送SYN数据报给服务端（65432端口）,其中seq=0（这里和后面的seq，都是显示的相对seq，实际并不是0）
2. 服务端返回SYN+ACK数据报给客户端，其中ack=1,seq=0
3. 客户端返回ACK数据报，其中ack=1

通过这个实践可以推测，TCP的三次握手是在connect和accept之间完成的，bind和listen只是完成绑定和监听的功能

从源码角度分析TCP三次握手的过程

在上一个实验探究Socket底层是如何实现多态机制的时候，我们发现socket结构体中有一个名为ops的结构体指针，结构体中又通过函数指针绑定了具体的底层函数，完成了connect、accept的实现。在struct proto tcp_prot的初始化中我们可以找到对应的绑定函数。

struct proto tcp_prot = {


    .name             = "TCP",
    .owner            = THIS_MODULE,
    .close            = tcp_close,
    .pre_connect      = tcp_v4_pre_connect,
    .connect          = tcp_v4_connect,
    .disconnect       = tcp_disconnect,
    .accept           = inet_csk_accept,

    ...
};

可以看到，socket->ops->connect绑定了函数tcp_v4_connect，socket->ops->accept绑定了inet_csk_accept

对tcp_v4_connect的部分源码分析

...

    //设置套接字状态，从CLOSE变为TCP_SYN_SENT，对应客户端从CLOSED->SYN_SENT这一过程
    tcp_set_state(sk, TCP_SYN_SENT);
    //将套接字sk放入TCP连接管理哈希链表中
    err = inet_hash_connect(&tcp_death_row, sk);
    if (err)
        goto failure;
 　　//为连接分配一个随机的空闲端口
    err = ip_route_newports(&rt, IPPROTO_TCP,
                inet->inet_sport, inet->inet_dport, sk);
    if (err)
        goto failure;

...

...

if (!tp->write_seq)
        //初始化报文内容
        tp->write_seq = secure_tcp_sequence_number(inet->inet_saddr,
                               inet->inet_daddr,
                               inet->inet_sport,
                               usin->sin_port);

    inet->inet_id = tp->write_seq ^ jiffies;
    //构建并发送SYN数据报
    err = tcp_connect(sk);
    rt = NULL;
    if (err)
        goto failure;

...

对inet_csk_accept的部分源码分析

在分析代码前我们需要了解,套接字有监听套接字和具体通信的套接字（accept返回的那个）。监听套接字的扩展结构inet_connection_sock中存在icsk_accept_queue成员,此成员中有两个队列,一个用于完全建立连接(完成三次握手)的队列,此队列项中会包含新建的

用于通信的sock结构,在进程不在阻塞获得此sock结构后会把此队列项从完全建立连接的队列删除.此队列的最大长度即是listen(int s, int backlog)中第二个参数指定的；另一个队列是半连接队列,即还没有完成三次握手的队列项会加入到此队列,此队列项中的sock完成三次握手后会从此队列中移除,添加到完全建立连接的队列中

...
//检查套接字是否处于监听状态（应该是在调用listen时设置的）
    error = -EINVAL;
    if (sk->sk_state != TCP_LISTEN)
        goto out_err;

    //在监听套接字上的连接队列如果为空（没有任何连接完成）
    if (reqsk_queue_empty(&icsk->icsk_accept_queue)) {


        //设置接收超时时间,若调用accept的时候设置了O_NONBLOCK,表示马上返回不阻塞进程
        long timeo = sock_rcvtimeo(sk, flags & O_NONBLOCK);

        error = -EAGAIN;
        if (!timeo)//如果是非阻塞模式timeo为0 则马上返回
            goto out_err;

        //将进程阻塞,等待连接的完成,inet_csk_wait_for_connect核心是一个循环，等待三次握手中，客户端发来的最后一个ACK报文
        error = inet_csk_wait_for_connect(sk, timeo);
        if (error)
            goto out_err;
    }

    //在监听套接字建立连接的队列中删除此request_sock连接项 并返回建立连接的sock
    newsk = reqsk_queue_get_child(&icsk->icsk_accept_queue, sk);

    //套接字状态变为TCP_SYN_RECV，对应连接建立完成，服务端进入ESTABLISHED状态
    WARN_ON(newsk->sk_state == TCP_SYN_RECV)

分析这两段代码后，我们对TCP连接的建立已经有了一部分认知，tcp_v4_connect()会发送SYN报文开始三次握手，而inet_csk_accept接收来自客户端的ACK报文，标志着TCP连接建立完成。

三次握手的分析还并不完整，服务器端是如何接收第一次握手发来的SYN数据报，并返回SYN+ACK数据报的？实际上服务器端接收到SYN报文后，最终会调用tcp_v4_do_rcv()进行处理， 和tcp_send_ack()一起返回第二次握手中的SYN+ACK报文，客户端则是使用tcp_send_ack() 返回最后的ACK报文。受限于篇幅，不再对这些函数的源码进行分析
