平时原理图设计过程中，FPGA和CPLD换PIN是一件在刀尖上跳舞的细活，换PIN务必保证准确无误；博文主要包括两部分：

第一部分：BANK直连换PIN；

第二部分：不同页面的PIN之间的串阻网络调整

第一部分：BANK直连换PIN；

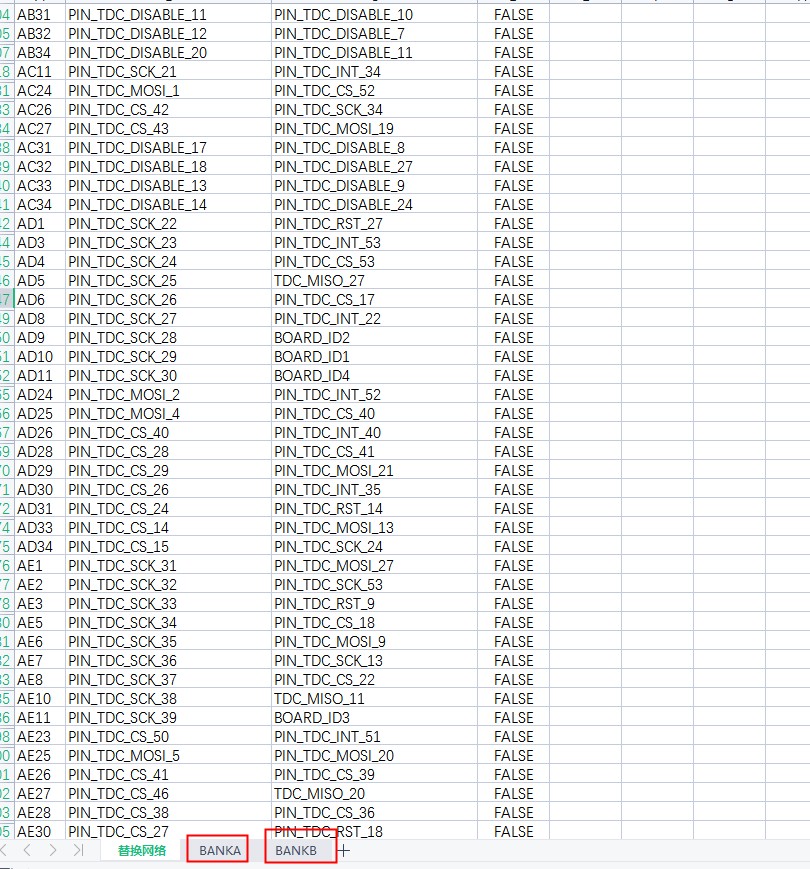

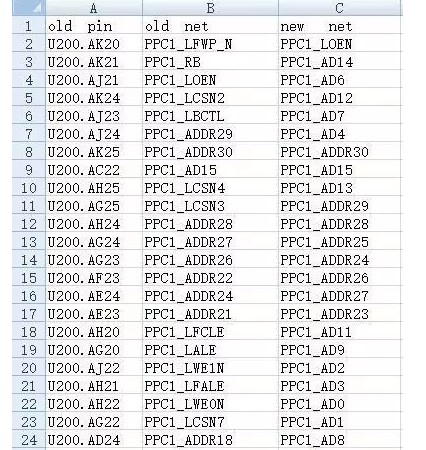

1.LAYOUT工程师会提供一份换PIN表格，格式如下图：

2. 打开原理图，找到换pin list文件里FPGA BANK对应的网络。这里可以把FPGA的每个BANK里的网络与BANK一一对应起来，

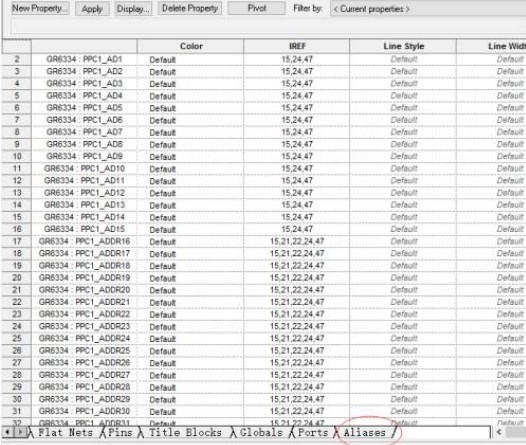

注意只选中网络右击选择edit properties；进入property edit界面后，在下方选择“Aliases”,进入Aliases页面

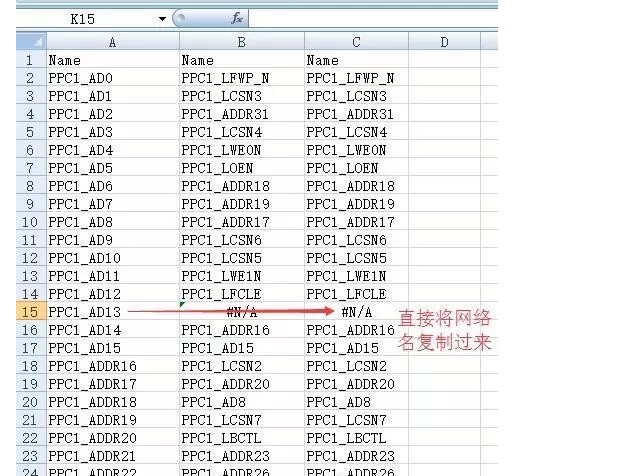

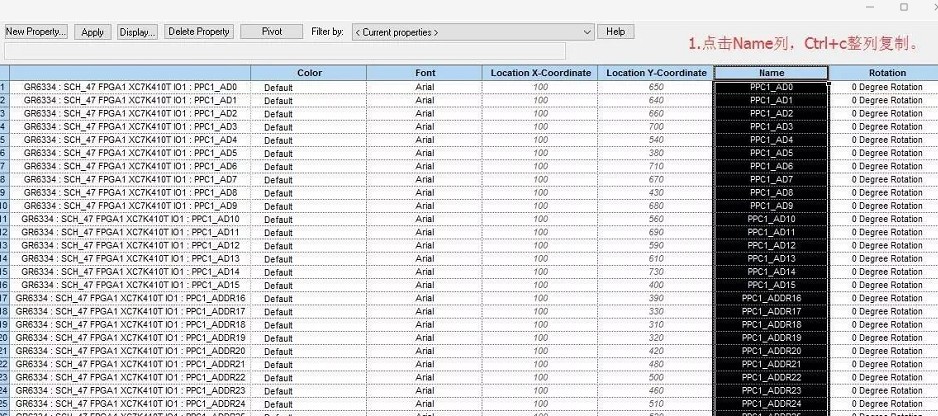

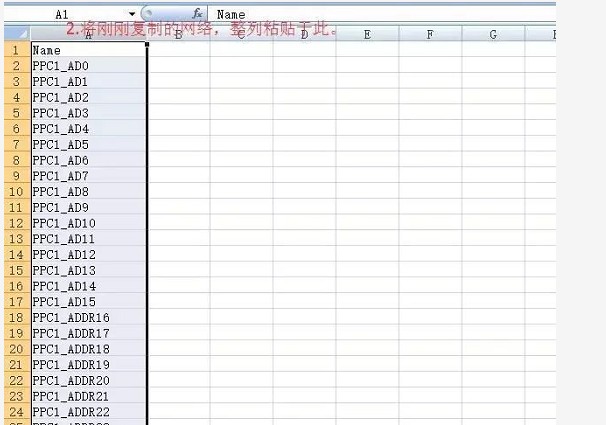

3. 在换PIN表格里面新建一页命名为对应的BANKX；选择将“Name”列全部复制到新的excel里面的对应BANKx里面；可以直接把对应BANK里面的所有网络按照下面方式全部拷贝出来放在第一列：（第一列：该bank的所有网络，第二列：利用VLOOKUP在换PIN表格找到的NEW net，第三列，就是要拷贝回原理图的最终列）

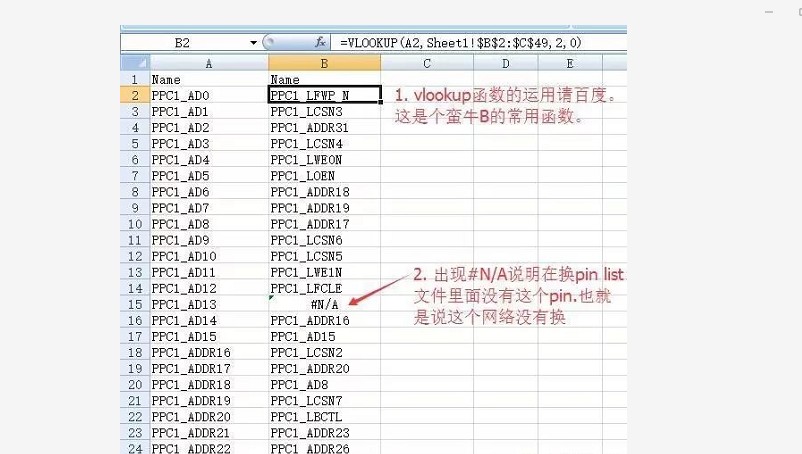

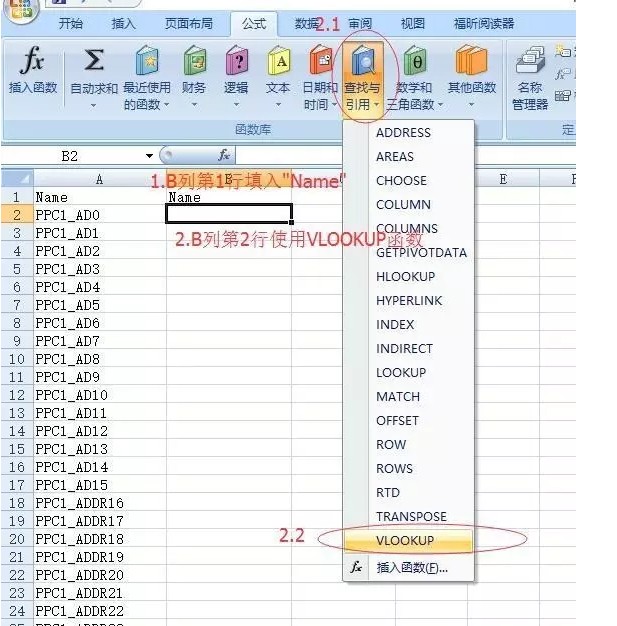

使用vlookup函数将新建的这个表格里的网络找到换pin list文件里对应的更换后的网络名

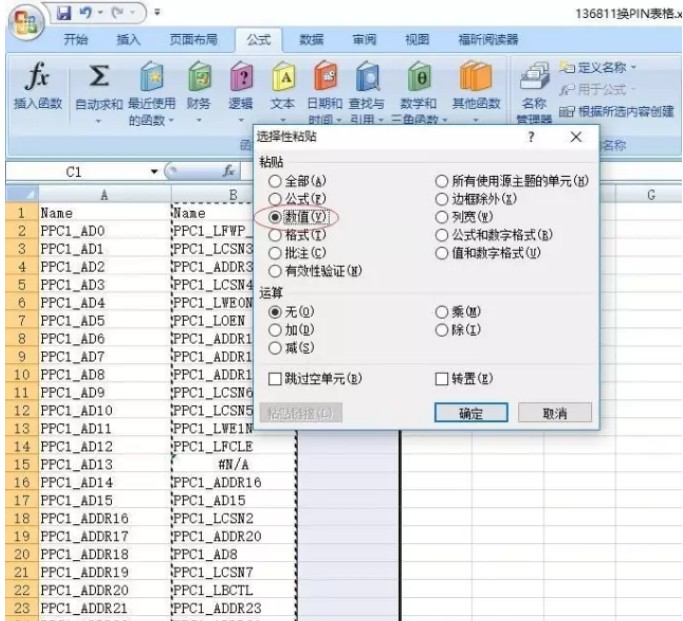

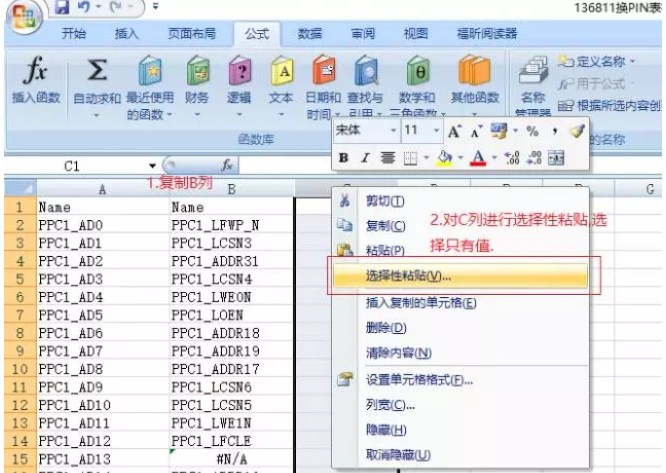

将B列选择性粘贴-选择只有值-粘贴到C列

4. 将C列第三列粘贴回原理图Property edit界面的Aliases页面的Name列。（拷贝回原理图）

注意：粘贴回来以后软件会对刚刚的网络进行自动排序，一次粘贴后就可以查看对应的BANK是否更换过来，Aliases页面的Name列会显示原来的就造成感觉没有换到的感觉。但实际原理图已经更改完成。

前面建议按照BANK去替换，主要是为了后续比较直观的去检查，而且不会容易出错

第二部分：不同页面的PIN之间的串阻网络调整；

前面的换PIN势必会导致对应的PIN中的网络串阻跟着调整；

解决方法如下：

1.将涉及调整的串阻以及网络从换PIN之前页复制到调整之后的PIN界面过来，此时在ORCAD里面新复制的器件会显示？

2.将原理图中的？元器件重新Annoate一下;

3.再把第一步里面换PIN之前的页中的元器件全部框选，reference整体复制到第二步里面的重新编号元器件，复制成功之后，第一步里面的换PIN之前的元器件和网络删除，

到这里，整个换PIN过程结束！

FPGA换PIN文档下载地址如下：

原理图设计之FPGA换PIN指导教程-其它文档类资源-CSDN下载
