华强盛电子导读:电流驱动型PHY 2线共模网络变压器应该怎么接?
电流驱动型PHY 2线共模网络变压器应该怎么接?
一,电流驱动型PHY,2线共模电感网络变压器共模电感不能放置于PHY侧
原因是:

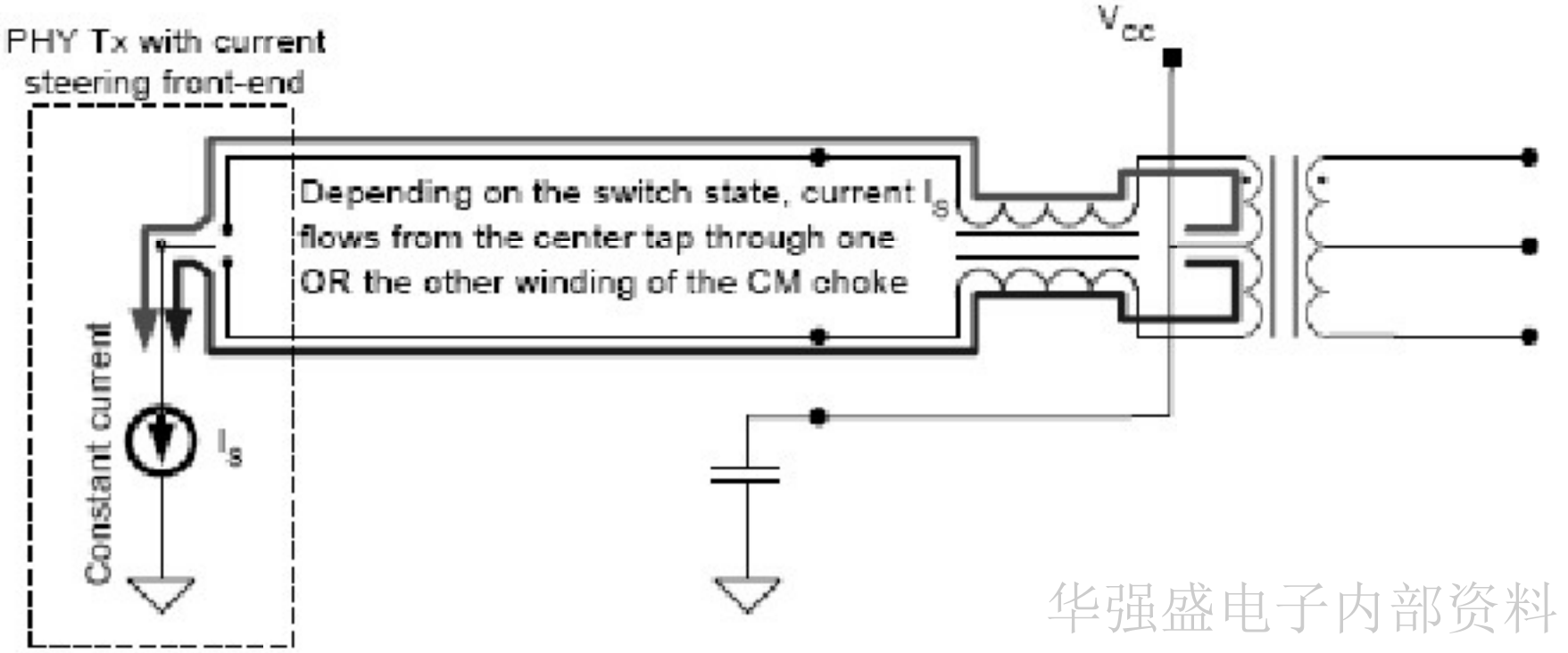

1,当有意信号的瞬时电流走在其中一个线圈或者在两个线圈中电流方向相同的时候,在磁芯中没有磁力线抵消,此电感会对这个有意信号产生一个高阻抗,从而影响有意信号

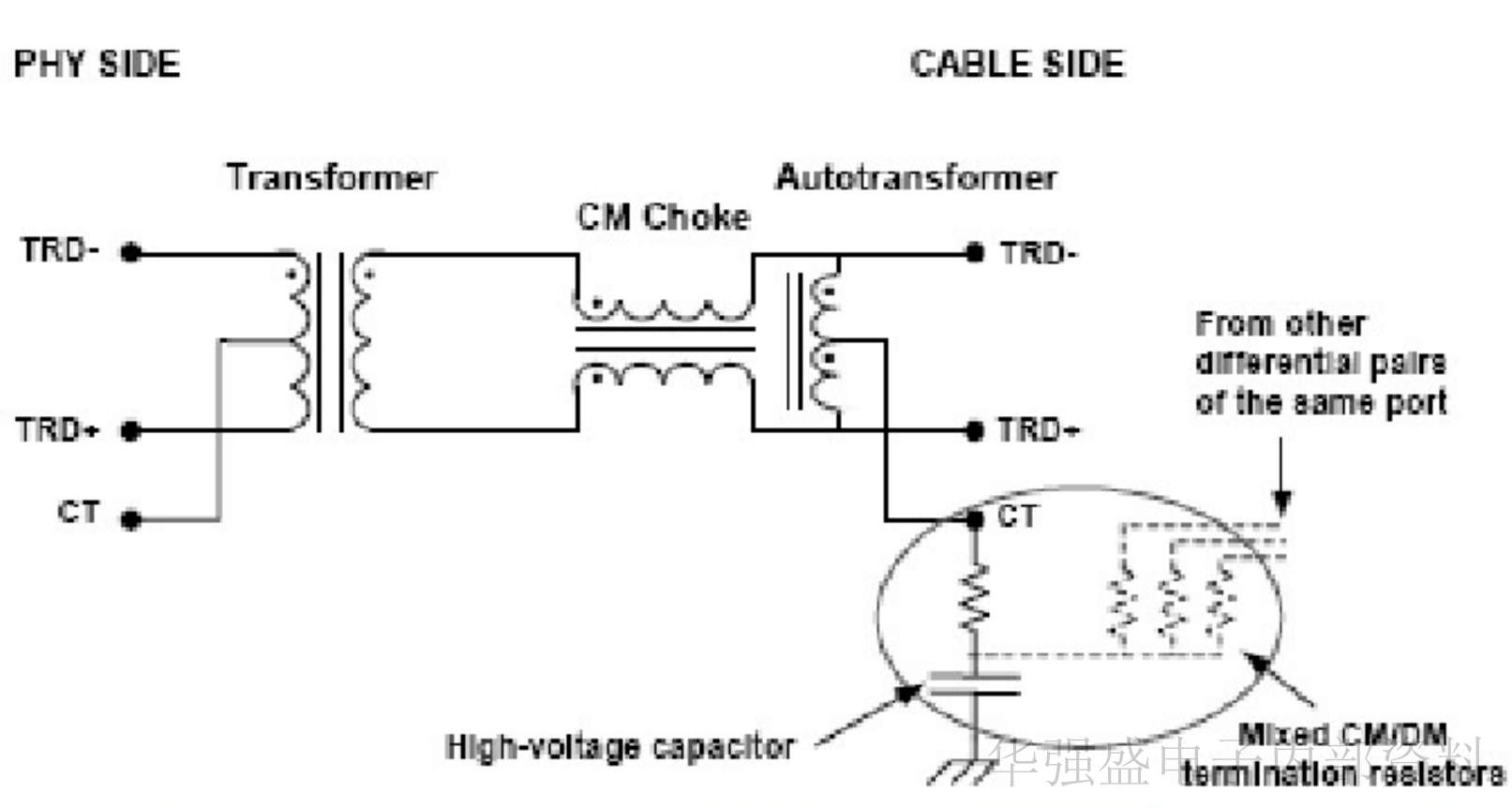

二,对于电流驱动型PHY,共模电感要放于线缆侧,可以采用带自耦变压器的网络变压器。如下图的应用。自耦变压器用于混合模式的端接

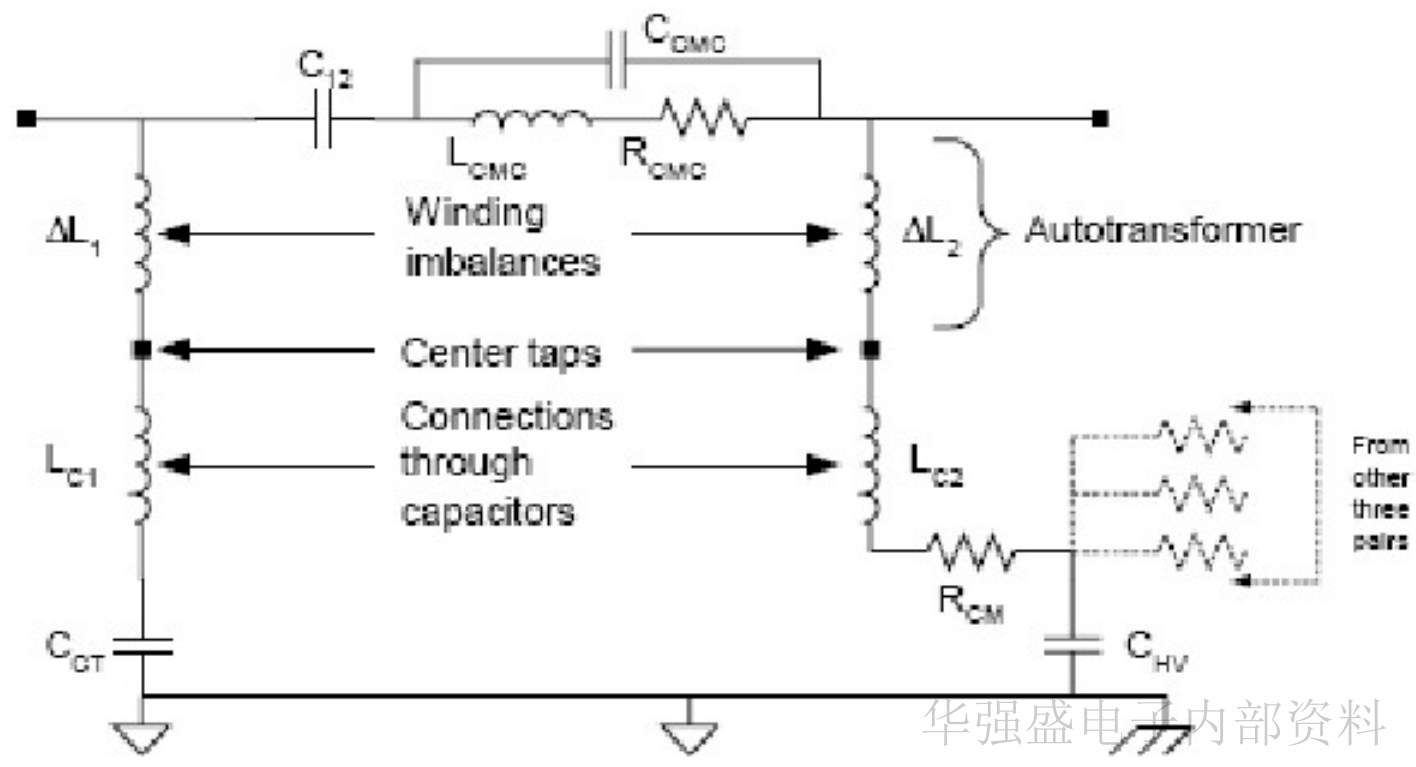

下图是有自耦变压器的共模模式
带自耦变压器的影响
1,有可能增加共模抑制,提供平衡线圈和到参考面的低阻抗连接
2,增加寄生参数——漏感和寄生电容
3,增加封装和成本
三,电流驱动型PHY,2线共模电感要位于线缆侧

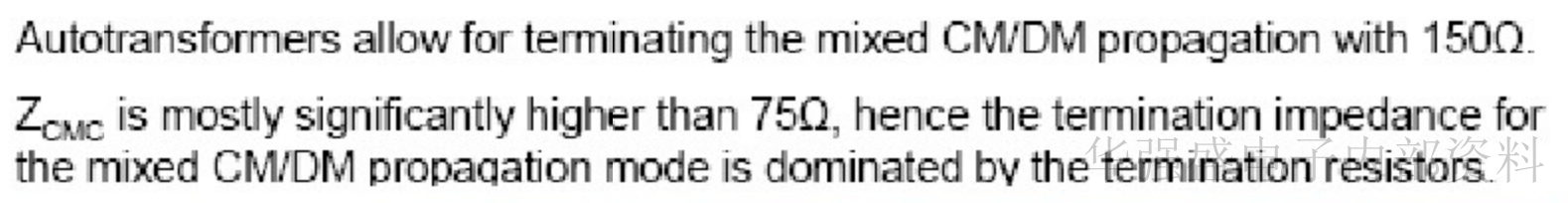

由于共模电感的存在,此时差模/共模混合传输模式端接不是150欧HM端接达不到该有的作用,此时需要选择不同的端接电阻阻止或者不合用此75欧HM端接
2线共模电感位于线缆侧的总结
1,节约成本
2,可能拉高共模性能
3,不适全用于POE的情况(由于磁饱和)
4,对于高等级的EMI干扰,由于共模电感的磁饱和可能会出现问题
