学习P3P_p3p算法_Gone_float的博客-程序员秘密

P3P 是另一种解 PnP 的方法。它仅使用三对匹配点，对数据要求较少。

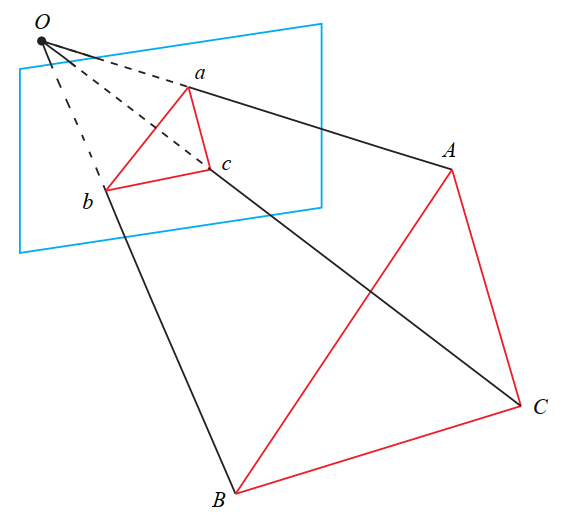

P3P 需要利用给定的三个点的几何关系。它的输入数据为三对 3D-2D 匹配点。记 3D点为 $A, B, C$ ， 2D 点为 $a, b, c$ ，其中小写字母代表的点为大写字母在相机成像平面上的投影。此外， P3P 还需要使用一对验证点，以从可能的解出选出正确的那一个（类似于对极几何情形）。记验证点对为 $D - d$ ，相机光心为 $O$ 。请注意，我们知道的是 $A, B, C$ 在世界坐标系中的坐标，而不是在相机坐标系中的坐标。一旦 3D 点在相机坐标系下的坐标能够算出，我们就得到了 3D-3D 的对应点，把 PnP 问题转换为了 ICP 问题。

在这里插入图片描述
显然，三角形之间存在对应关系：

$\Delta O a b-\Delta O A B, \quad \Delta O b c-\Delta O B C, \quad \Delta O a c-\Delta O A C$

来考虑 $O a b$ 和 $O A B$ 的关系，利用余弦定理，有：

$A^{2}+O B^{2}-2 O A \cdot O B \cdot \cos \langle a, b\rangle=A B^{2}$

对于其他两个三角形亦有类似性质，于是有：

$A^{2}+O B^{2}-2 O A \cdot O B \cdot \cos \langle a, b\rangle=A B^{2}$
$B^{2}+O C^{2}-2 O B \cdot O C \cdot \cos \langle b, c\rangle=B C^{2}$
$A^{2}+O C^{2}-2 O A \cdot O C \cdot \cos \langle a, c\rangle=A C^{2}$

对上面三式全体除以 $O C^{2}$ ，并且记 $x = O A / O C, y = O B / O C$ ，得：

$x^{2}+y^{2}-2 x y \cos \langle a, b\rangle=A B^{2} / O C^{2}$
$y^{2}+1^{2}-2 y \cos \langle b, c\rangle=B C^{2} / O C^{2}$
$x^{2}+1^{2}-2 x \cos \langle a, c\rangle=A C^{2} / O C^{2}$

记 $v=A B^{2} / O C^{2}, u v=B C^{2} / O C^{2}, w v=A C^{2} / O C^{2}$ ，有：

$x^{2}+y^{2}-2 x y \cos \langle a, b\rangle-v=0$
$y^{2}+1^{2}-2 y \cos \langle b, c\rangle-u v=0$
$x^{2}+1^{2}-2 x \cos \langle a, c\rangle-w v=0$

我们可以把第一个式子中的 $v$ 放到等式一边，并代入第 $2 ， 3$ 两式，得：

$y^{2}-u x^{2}-\cos \langle b, c\rangle y+2 u x y \cos \langle a, b\rangle+1=0$
$x^{2}-w y^{2}-\cos \langle a, c\rangle x+2 w x y \cos \langle a, b\rangle+1=0$

( $x, y$ 是未知量， $u, w, c o s ⟨ a, b ⟩, c o s ⟨ b, c ⟩, c o s ⟨ a, c ⟩$ 是已知量)

注意这些方程中的已知量和未知量。由于我们知道 $2 D$ 点的图像位置，三个余弦角 $c o s ⟨ a, b ⟩, c o s ⟨ b, c ⟩, c o s ⟨ a, c ⟩$ 是已知的。同时， $u=B C^{2} / A B^{2}, w=A C^{2} / A B^{2}$ 可以通过 $A, B, C$ 在世界坐标系下的坐标算出，变换到相机坐标系下之后，并不改变这个比值。该式中的 $x, y$ 是未知的，随着相机移动会发生变化。因此，该方程组是关于 $x, y$ 的一个二元二次方程（多项式方程）。解析地求解该方程组是一个复杂的过程，需要用吴消元法。

这里不展开对该方程解法的介绍，感兴趣的读者请参照。类似于分解 $E$ 的情况，该方程最多可能得到四个解，但我们可以用验证点来计算最可能的解，得到 $A, B, C$ 在相机坐标系下 $3 D$ 坐标。然后，根据 $3 D - 3 D$ 的点对，计算相机的运动 $R, t$ 。

从 $P 3 P$ 的原理上可以看出，为了求解 $P n P$ ，我们利用了三角形相似性质，求解投影点 $a, b, c$ 在相机坐标系下的 3D 坐标，最后把问题转换成一个 3D 到 3D 的位姿估计问题。

后文将看到，带有匹配信息的 3D-3D 位姿求解非常容易，所以这种思路是非常有效的。其他的一些方法，例如 EPnP，亦采用了这种思路。然而， P3P 也存在着一些问题：

P3P 只利用三个点的信息。当给定的配对点多于 3 组时，难以利用更多的信息。
如果 3D 点或 2D 点受噪声影响，或者存在误匹配，则算法失效。

所以后续人们还提出了许多别的方法，如 EPnP、 UPnP 等。它们利用更多的信息，而且用迭代的方式对相机位姿进行优化，以尽可能地消除噪声的影响。不过，相对于 P3P 来说，原理会更加复杂一些，所以我们建议读者阅读原始的论文，或通过实践来理解 PnP 过程。

在 SLAM 当中，通常的做法是先使用 P3P/EPnP 等方法估计相机位姿，然后构建最小二乘优化问题对估计值进行调整（Bundle Adjustment）。在相机运动足够连续时，也可以假设相机不动或匀速运动，用推测值作为初始值进行优化。

视觉SLAM十四讲

本文链接：https://blog.csdn.net/qq_38766208/article/details/120082049
