低功耗基础概念——Retention Register_时钟树上的小猴子的博客-程序员秘密

转载来源：低功耗设计基础：Power Gating详解

如果在power down的过程中某些数据仍然不希望丢失，就需要用到retention register来保存数据。它与一般register最大的不同也是拥有两个不同的电源power，一个master和一个slave register。

当master需要断电而数据需要保存的时候，将SAVE或者RETAIN信号送入retention register，从而能将数据从master输入slave register。而slave register通常会连接到always-on电源上以保证其能够正常工作。

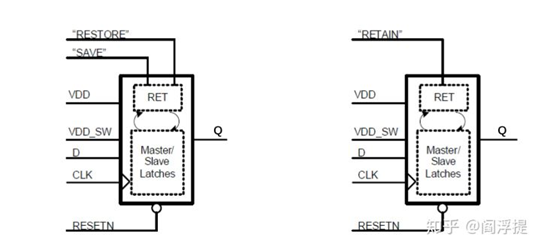

下面是两种典型的retention register的构造：
在这里插入图片描述

从上述结构上看，retention register必然会比一般的register在size上要大一些，一般来说至少要大20%以上。

因此，使用retention register需要特别注意它带来的额外的面积和功耗。当需要断电保存的数据过多时，retention cell带来的功耗可能会使整体的low power效果打折扣。
