一、 UART

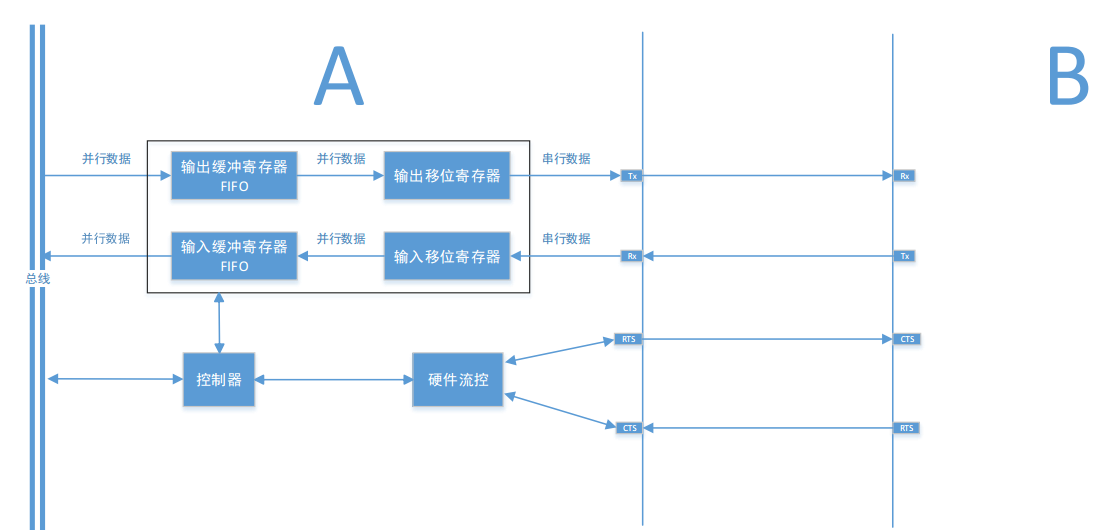

1.功能框图
在这里插入图片描述
(1)Tx，Rx上的数据低位(LSB)先出。
(2)RTS(Request to Send),CTS(Clear to Send)为硬件流控引脚。RTS为输出，CTS为输入。当RTS输出低电平时，表示此时不能接收数据，当RTS输出高电平时，表示可以接收数据。例如当上图中的A器件输入缓冲寄存器即将被数据填满时拉低RTS引脚时，B器件不能再向A器件发送数据，直到A器件输入缓冲寄存器中的数据被读取后拉高RTS脚，B器件才能再次开始发送数据给A器件，下图为rk3288带流控的功能框图
在这里插入图片描述
(3)输入/输出缓冲寄存器一般是一个FIFO缓冲器，可以有几种触发中断的模式：
例如：接收到一个字节就触发中断
接收到的数据填满了一半的FIFO寄存器了
接收到的数据还差2个字节就填满FIFO寄存器了

3.协议介绍
在这里插入图片描述
上图为典型的常用UART协议格式，一个开始位，8个数据位，一个停止位。

在这里插入图片描述
上图为一个完整的UART协议格式，一个开始位，5-8位数据位，一个可选的校验位。停止位有1位、1.5位、2位三种可能情况。
校验位一般可分为奇校验和偶校验：
奇校验：所有数据位中的1加上校验位中的1为奇数
偶校验：所有数据位中的1加上校验位中的1为偶数

4.数据采样
下图为rk3288串口采样时序
在这里插入图片描述
每位时间被分为16个时钟，在检测到开始位后每个16个时钟采样一次。

二、RS232
RS-232接口最早是为调制调解器和PC通信二定义的标准接口。
1.接口定义
目前常见的RS-232接口为DB9接口，如下图

左上角为1脚，右下角为9脚
在这里插入图片描述
1 ：DCD :载波检测。主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。
2 ：RXD:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入。
3 ：TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。
4 ：DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。
5 ：GND:信号地。
6 ：DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。
7 ：RTS(PC端):请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。
8 ：CTS(Modem端)：清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。
9 ：RI：Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定。

下图为采用Modem（DCE）和电话网通信时的信号连接
在这里插入图片描述
2.接口定义部分特点
采用负逻辑传送：规定逻辑“1”的电平为-5V~-15 V，逻辑“0”的电平为+5 V～+15 V。选用该电气标准的目的在于提高抗干扰能力，增大通信距离。

三、RS422
RS-422采用4线，全双工，差分传输，多点通信的数据传输协议。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。

1.接口定义
在这里插入图片描述
2.接口定义部分特点
数据“1”以两线间(A、B间)的电压差为+2V至+6V表示；数据“0”以两线间(A、B间)的电压差为-2至-6V表示。RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。RS-422是差模传输，抗干扰能力强，能传1200米 RS232最多传输15米。

四、RS485

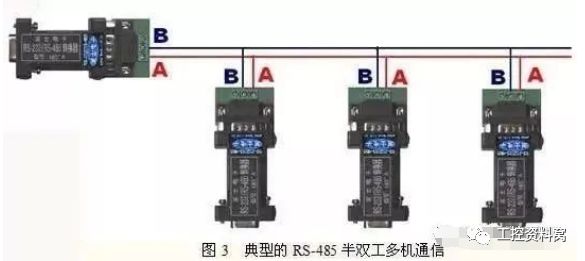

RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。

而采用四线连接时，与RS-422一样只能实现点对多的通信，即只能有一个主（Master）设备，其余为从设备，但它比RS-422有改进，无论四线还是二线连接方式总线上可多接到32个设备。

1.接口定义
在这里插入图片描述

参考文档：
[1] https://wenku.baidu.com/view/e1ad38a4abea998fcc22bcd126fff705cc175ca6.html
[2] http://m.elecfans.com/article/1023823.html

本文链接：https://blog.csdn.net/qq_35552527/article/details/103867047
