官方地址：https://github.com/martinkersner/train-CRF-RNN

---

环境说明

Ubuntu 16.04
CUD 9.0
cuDNN 7.5.1
Caffe 版本：Caffe for crfasrnn 2018/2/23 by bittnt

重要！重要！重要！

在 CRF-RNN 官网的 caffe 版本不推荐使用，一是编译时错误太多太多，二是和 FCN 不兼容根本没法去做别的任务，所以在下载了官方的项目之后，将里面的 caffe 替换为上面环境说明里使用的 caffe，该 caffe 也是融合了 CRF 的。

---

编译安装

（1）创建 conda 环境

conda create -n crfasrnn

（2）进入 crfasrnn 环境下，下载 CRF-RNN 代码

git clone --recursive https://github.com/torrvision/crfasrnn.git

（3）下载新版的 caffe-crfasrnn，替换原工程中的 caffe

并放在 CRF-RNN 工程目录下：Caffe for crfasrnn 2018/2/23 by bittnt

此时 crfasrnn 工程目录下有两个 caffe，一个是自带的旧版本 caffe，另一个是我们自己下的 caffe-crfasrnn，不用管旧版本 caffe，只对新版本 caffe-crfasrnn 进行操作。

在 CRF-RNN 工程目录下，下载训练代码：

git clone --recursive https://github.com/martinkersner/train-CRF-RNN

进入 caffe-crfasrnn，进行编译，具体参考：【实验记录】CRF as RNN测试

数据准备： PASCAL VOC

这里只训练 3 个类

下载VOC数据集并解压：

wget http://host.robots.ox.ac.uk/pascal/VOC/voc2012/VOCtrainval_11-May-2012.tar
tar -xvf VOCtrainval_11-May-2012.tar

VOCdevkit/VOC2012/SegmentationClass 下有 2913 个标签
VOCdevkit/VOC2012/JPEGImages 下是对应的原始图像

创建软链接：

将数据链接到执行训练命令的文件夹下，比较方便，进入 voc-fcn8s 目录下：

# 修改 $DATASETS 是你保存 VOC 数据集的目录
ln -s /data/zyy/usr/local/anaconda/envs/crfasrnn/crfasrnn/caffe-crfrnn/data/VOCdevkit/VOC2012/SegmentationClass labels
ln -s /data/zyy/usr/local/anaconda/envs/crfasrnn/crfasrnn/caffe-crfrnn/data/VOCdevkit/VOC2012/JPEGImages images

划分数据集：

1.创建所有图片的 list 文件，用于后续的分割任务：

find labels/ -printf '%f\n' | sed 's/\.png//'  | tail -n +2 > train.txt

生成的 train.txt 为 2913 张图片的名称列表
labels/ 表示在 label 文件夹下
-printf ‘%f\n’ 表示在 txt 文件中输入 labels 文件夹下的文件名，且在后面添加换行符

2.确定需要训练的类别

在 filter_images.py 中指定（第15行），这里设置了鸟，瓶子和椅子类别
filter_images.py 脚本将会在当前目录下创建几个文本文件，其中包含了我们指定的类的图像，每个文件与 train.txt 文件结构相同

python filter_images.py labels/ train.txt # in a case you DID NOT RUN convert_labels.py script

创建LMDB文件：
CRF-RNN 训练图像大小为 500*500，但是图像的通道数由问题的不同而不同，通道数可以在 data2lmdb.py 文件的第 20 行进行修改
这里规定图像最大不超过 500 像素即可，因为图片不一定都是 500 * 500 的，对于小于 500 像素的图像，用 0 对其进行 pad 到 500 即可。

在 data2lmdb.py 文件的第 20 行进行修改通道数
在 21 行可以设置我们想要训练的类别
在 22 行可以设置验证数据占整个数据集的百分比，因为我们想要在训练过程中定期测试一下当前网络的性能

用下面的命令创建 4 个文件夹，分别是训练和验证数据的图像和标签：

python data2lmdb.py # in a case you DID NOT RUN convert_labels.py script

训练：
训练前先下载 CRF-RNN 的权重：

wget http://goo.gl/j7PrPZ -O TVG_CRFRNN_COCO_VOC.caffemodel
python solve.py 2>&1 | tee train.log

可视化：
训练期间可视化 loss 曲线，使用 loss_from_log.py，该脚本可以接受多个 log 文件

python loss_from_log.py train.log # 多个log文件直接跟在后面

测试报错：

WARNING: Logging before InitGoogleLogging() is written to STDERR
W0630 15:26:22.936763 17241 _caffe.cpp:139] DEPRECATION WARNING - deprecated use of Python interface
W0630 15:26:22.936839 17241 _caffe.cpp:140] Use this instead (with the named "weights" parameter):
W0630 15:26:22.936844 17241 _caffe.cpp:142] Net('TVG_CRFRNN_new_deploy.prototxt', 1, weights='TVG_CRFRNN_COCO_VOC.caffemodel')
[libprotobuf ERROR google/protobuf/text_format.cc:274] Error parsing text-format caffe.NetParameter: 664:25: Message type "caffe.MultiStageMeanfieldParameter" has no field named "spatial_filter_weight".
F0630 15:26:22.938649 17241 upgrade_proto.cpp:90] Check failed: ReadProtoFromTextFile(param_file, param) Failed to parse NetParameter file: TVG_CRFRNN_new_deploy.prototxt
*** Check failure stack trace: ***
Aborted (core dumped)

解决：

将TVG_CRFRNN_new_deploy.prototxt文件中最后一层的
spatial_filter_weight: 3
bilateral_filter_weight: 5
替换为
spatial_filter_weights_str: "3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3"
bilateral_filter_weights_str: "5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5"

测试在 crfasrnn_segmentation 和 crfasrnn_train 下都 OK

---

训练

！！！！！！报错：

[libprotobuf ERROR google/protobuf/text_format.cc:274] Error parsing text-format caffe.NetParameter: 728:31: Message type "caffe.LayerParameter" has no field named "multi_stage_meanfield_param".
F0630 13:26:31.979391  7718 upgrade_proto.cpp:90] Check failed: ReadProtoFromTextFile(param_file, param) Failed to parse NetParameter file: TVG_CRFRNN_COCO_VOC_TRAIN_3_CLASSES.prototxt

首先参考了以下回答，但是对我都没有用，郁闷了三天 …
https://github.com/torrvision/crfasrnn/issues/100
https://github.com/torrvision/crfasrnn/issues/125

后来突然发觉这可能是 make runtest 时有一个小错误的原因！！！！

之前出现了这个错误，但是不管他也能正常进行测试，所以并没有重视，现在看来刚好就是 MultiStageMeanfieldLayer 的问题！！！！看来这个错非解决不可。

MultiStageMeanfieldLayerTest/0.TestGradient, where TypeParam = caffe::CPUDevice<float>

换一个解决思路，再次参考：
https://github.com/BVLC/caffe/issues/3109
https://blog.csdn.net/u010454261/article/details/70236988

解决方案①：

在环境变量里添加下面的代码，指定仅 0 号 GPU 可见

vi ~/.bashrc
export CUDA_VISIBLE_DEVICES=0
source ~/.bashrc

【已尝试】无法解决。

解决方案②：

在 make runtest -j8 后加上 CUDA_VISIBLE_DEVICES=0

make runtest -j8 CUDA_VISIBLE_DEVICES=0

【已尝试】无法解决。

解决方案③：
参考：https://github.com/BVLC/caffe/issues/4836

修改 caffe 目录下 Makefile.config 文件：

BLAS := open

解决方案④：
参考：https://stackoverflow.com/questions/47073514/caffe-runtest-fails

在环境变量里添加：

vi ~/.bashrc
export LC_ALL="en_US.UTF-8"
source ~/.bashrc

【已尝试】

解决方案⑤：
参考：https://blog.csdn.net/striker_v/article/details/51983173
安装 Boot 1.55 版本

尝试更换到 Boost 1.55，安装参考：https://www.cnblogs.com/dylancao/p/9054821.html
下载 Boost 1.55：https://sourceforge.net/projects/boost/files/boost/1.55.0/
将 Boost 放在自己选定的目录下，并执行：

cd boost_1_55_0
./bootstrap.sh --with-toolset=clang　

再执行：

./b2 install --build-type=complete --layout=versioned threading=multi --prefix="/usr/lib/boost-1.55"

设置环境变量：

export CPLUS_INCLUDE_PATH=/usr/boost/include:$CPLUS_INCLUDE_PATH
export LIBRARY_PATH=/usr/boost/lib:$LIBRARY_PATH
export LD_LIBRARY_PATH=/usr/boost/lib:$LD_LIBRARY_PATH

https://groups.google.com/d/topic/caffe-users/BD-lanZ9C50
https://groups.google.com/d/topic/caffe-users/DpltFQeIkx0

解决方案n：

更换 cuda 和 cudnn 版本，从 cuda 9.0 换到 cuda 8.0，从 cudnn 7.5.1 换到 cudnn 5.0

先安装 cuda 8.0 和 cudnn 5.0

【已尝试】无法解决

解决方案n：

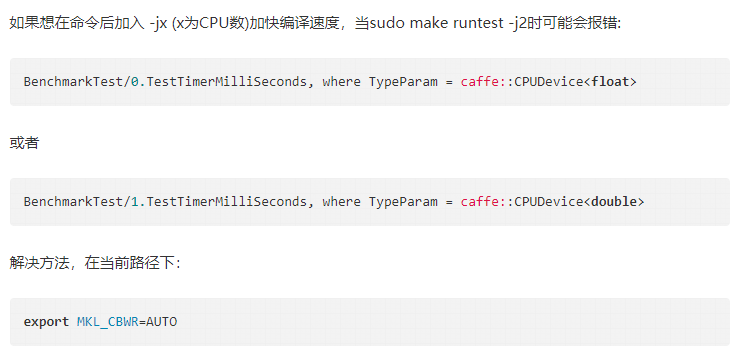

https://segmentfault.com/a/1190000015191756

export MKL_CBWR=AUTO

要么 make runtest 时不要加 -j8 了，要么就 export MKL_CBWR=AUTO

【已尝试】

export LC_ALL=C

参考：
https://github.com/BVLC/caffe/issues/4083

报错：

WARNING: Logging before InitGoogleLogging() is written to STDERR
W0630 13:55:10.869971  8492 _caffe.cpp:139] DEPRECATION WARNING - deprecated use of Python interface
W0630 13:55:10.870028  8492 _caffe.cpp:140] Use this instead (with the named "weights" parameter):
W0630 13:55:10.870033  8492 _caffe.cpp:142] Net('TVG_CRFRNN_new_deploy.prototxt', 1, weights='TVG_CRFRNN_COCO_VOC.caffemodel')
[libprotobuf ERROR google/protobuf/text_format.cc:274] Error parsing text-format caffe.NetParameter: 657:31: Message type "caffe.LayerParameter" has no field named "multi_stage_meanfield_param".
F0630 13:55:10.871857  8492 upgrade_proto.cpp:90] Check failed: ReadProtoFromTextFile(param_file, param) Failed to parse NetParameter file: TVG_CRFRNN_new_deploy.prototxt
*** Check failure stack trace: ***
Aborted (core dumped)

https://blog.csdn.net/budf01/article/details/53205701
https://gist.github.com/mindcont/989dcba7feba14fb07781f8e655c339b
https://www.cnblogs.com/liumeng-blog/p/7978861.html
https://www.jianshu.com/p/8795b882ea67

参考：
https://github.com/Kitware/SMQTK/issues/306
https://github.com/shicai/DenseNet-Caffe/issues/10

caffe版本：
https://github.com/BVLC/caffe/releases/tag/rc5

caffe版本综合：
https://github.com/BVLC/caffe/releases

在 Pooling 中支持 ceil_mode 的 caffe 版本问题：
https://github.com/shicai/DenseNet-Caffe/issues/1

新版本的 caffe 没有 vision_layer.hpp

用官网自带caffe版本

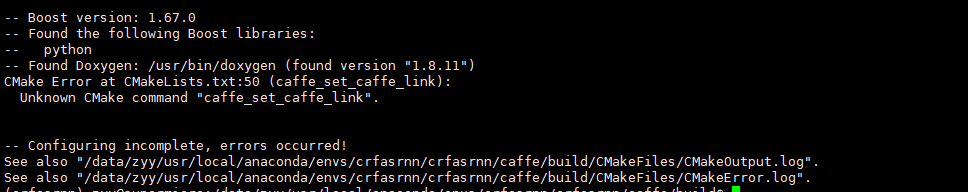

cmake … 报错：

-- Boost version: 1.67.0
-- Found the following Boost libraries:
--   python
-- Found Doxygen: /usr/bin/doxygen (found version "1.8.11")
CMake Error at CMakeLists.txt:50 (caffe_set_caffe_link):
  Unknown CMake command "caffe_set_caffe_link".

参考：https://github.com/torrvision/crfasrnn/issues/47

解决：将官方 Caffe /caffe-master/cmake 下的 Targets.cmake 替换对应文件
文件内容：

################################################################################################
# Defines global Caffe_LINK flag, This flag is required to prevent linker from excluding
# some objects which are not addressed directly but are registered via static constructors
macro(caffe_set_caffe_link)
  if(BUILD_SHARED_LIBS)
    set(Caffe_LINK caffe)
  else()
    if("${CMAKE_CXX_COMPILER_ID}" STREQUAL "Clang")
      set(Caffe_LINK -Wl,-force_load caffe)
    elseif("${CMAKE_CXX_COMPILER_ID}" STREQUAL "GNU")
      set(Caffe_LINK -Wl,--whole-archive caffe -Wl,--no-whole-archive)
    endif()
  endif()
endmacro()
################################################################################################
# Convenient command to setup source group for IDEs that support this feature (VS, XCode)
# Usage:
#   caffe_source_group(<group> GLOB[_RECURSE] <globbing_expression>)
function(caffe_source_group group)
  cmake_parse_arguments(CAFFE_SOURCE_GROUP "" "" "GLOB;GLOB_RECURSE" ${
    ARGN})
  if(CAFFE_SOURCE_GROUP_GLOB)
    file(GLOB srcs1 ${
    CAFFE_SOURCE_GROUP_GLOB})
    source_group(${
    group} FILES ${
    srcs1})
  endif()

  if(CAFFE_SOURCE_GROUP_GLOB_RECURSE)
    file(GLOB_RECURSE srcs2 ${
    CAFFE_SOURCE_GROUP_GLOB_RECURSE})
    source_group(${
    group} FILES ${
    srcs2})
  endif()
endfunction()

################################################################################################
# Collecting sources from globbing and appending to output list variable
# Usage:
#   caffe_collect_sources(<output_variable> GLOB[_RECURSE] <globbing_expression>)
function(caffe_collect_sources variable)
  cmake_parse_arguments(CAFFE_COLLECT_SOURCES "" "" "GLOB;GLOB_RECURSE" ${
    ARGN})
  if(CAFFE_COLLECT_SOURCES_GLOB)
    file(GLOB srcs1 ${
    CAFFE_COLLECT_SOURCES_GLOB})
    set(${
    variable} ${
    variable} ${
    srcs1})
  endif()

  if(CAFFE_COLLECT_SOURCES_GLOB_RECURSE)
    file(GLOB_RECURSE srcs2 ${
    CAFFE_COLLECT_SOURCES_GLOB_RECURSE})
    set(${
    variable} ${
    variable} ${
    srcs2})
  endif()
endfunction()

################################################################################################
# Short command getting caffe sources (assuming standard Caffe code tree)
# Usage:
#   caffe_pickup_caffe_sources(<root>)
function(caffe_pickup_caffe_sources root)
  # put all files in source groups (visible as subfolder in many IDEs)
  caffe_source_group("Include"        GLOB "${root}/include/caffe/*.h*")
  caffe_source_group("Include\\Util"  GLOB "${root}/include/caffe/util/*.h*")
  caffe_source_group("Include"        GLOB "${PROJECT_BINARY_DIR}/caffe_config.h*")
  caffe_source_group("Source"         GLOB "${root}/src/caffe/*.cpp")
  caffe_source_group("Source\\Util"   GLOB "${root}/src/caffe/util/*.cpp")
  caffe_source_group("Source\\Layers" GLOB "${root}/src/caffe/layers/*.cpp")
  caffe_source_group("Source\\Cuda"   GLOB "${root}/src/caffe/layers/*.cu")
  caffe_source_group("Source\\Cuda"   GLOB "${root}/src/caffe/util/*.cu")
  caffe_source_group("Source\\Proto"  GLOB "${root}/src/caffe/proto/*.proto")

  # source groups for test target
  caffe_source_group("Include"      GLOB "${root}/include/caffe/test/test_*.h*")
  caffe_source_group("Source"       GLOB "${root}/src/caffe/test/test_*.cpp")
  caffe_source_group("Source\\Cuda" GLOB "${root}/src/caffe/test/test_*.cu")

  # collect files
  file(GLOB test_hdrs    ${
    root}/include/caffe/test/test_*.h*)
  file(GLOB test_srcs    ${
    root}/src/caffe/test/test_*.cpp)
  file(GLOB_RECURSE hdrs ${
    root}/include/caffe/*.h*)
  file(GLOB_RECURSE srcs ${
    root}/src/caffe/*.cpp)
  list(REMOVE_ITEM  hdrs ${
    test_hdrs})
  list(REMOVE_ITEM  srcs ${
    test_srcs})

  # adding headers to make the visible in some IDEs (Qt, VS, Xcode)
  list(APPEND srcs ${
    hdrs} ${
    PROJECT_BINARY_DIR}/caffe_config.h)
  list(APPEND test_srcs ${
    test_hdrs})

  # collect cuda files
  file(GLOB    test_cuda ${
    root}/src/caffe/test/test_*.cu)
  file(GLOB_RECURSE cuda ${
    root}/src/caffe/*.cu)
  list(REMOVE_ITEM  cuda ${
    test_cuda})

  # add proto to make them editable in IDEs too
  file(GLOB_RECURSE proto_files ${
    root}/src/caffe/*.proto)
  list(APPEND srcs ${
    proto_files})

  # convert to absolute paths
  caffe_convert_absolute_paths(srcs)
  caffe_convert_absolute_paths(cuda)
  caffe_convert_absolute_paths(test_srcs)
  caffe_convert_absolute_paths(test_cuda)

  # propagate to parent scope
  set(srcs ${
    srcs} PARENT_SCOPE)
  set(cuda ${
    cuda} PARENT_SCOPE)
  set(test_srcs ${
    test_srcs} PARENT_SCOPE)
  set(test_cuda ${
    test_cuda} PARENT_SCOPE)
endfunction()

################################################################################################
# Short command for setting default target properties
# Usage:
#   caffe_default_properties(<target>)
function(caffe_default_properties target)
  set_target_properties(${
    target} PROPERTIES
    DEBUG_POSTFIX ${
    Caffe_DEBUG_POSTFIX}
    ARCHIVE_OUTPUT_DIRECTORY "${PROJECT_BINARY_DIR}/lib"
    LIBRARY_OUTPUT_DIRECTORY "${PROJECT_BINARY_DIR}/lib"
    RUNTIME_OUTPUT_DIRECTORY "${PROJECT_BINARY_DIR}/bin")
  # make sure we build all external dependencies first
  if (DEFINED external_project_dependencies)
    add_dependencies(${
    target} ${
    external_project_dependencies})
  endif()
endfunction()

################################################################################################
# Short command for setting runtime directory for build target
# Usage:
#   caffe_set_runtime_directory(<target> <dir>)
function(caffe_set_runtime_directory target dir)
  set_target_properties(${
    target} PROPERTIES
    RUNTIME_OUTPUT_DIRECTORY "${dir}")
endfunction()

################################################################################################
# Short command for setting solution folder property for target
# Usage:
#   caffe_set_solution_folder(<target> <folder>)
function(caffe_set_solution_folder target folder)
  if(USE_PROJECT_FOLDERS)
    set_target_properties(${
    target} PROPERTIES FOLDER "${folder}")
  endif()
endfunction()

################################################################################################
# Reads lines from input file, prepends source directory to each line and writes to output file
# Usage:
#   caffe_configure_testdatafile(<testdatafile>)
function(caffe_configure_testdatafile file)
  file(STRINGS ${
    file} __lines)
  set(result "")
  foreach(line ${
    __lines})
    set(result "${result}${PROJECT_SOURCE_DIR}/${line}\n")
  endforeach()
  file(WRITE ${
    file}.gen.cmake ${
    result})
endfunction()

################################################################################################
# Filter out all files that are not included in selected list
# Usage:
#   caffe_leave_only_selected_tests(<filelist_variable> <selected_list>)
function(caffe_leave_only_selected_tests file_list)
  if(NOT ARGN)
    return() # blank list means leave all
  endif()
  string(REPLACE "," ";" __selected ${
    ARGN})
  list(APPEND __selected caffe_main)

  set(result "")
  foreach(f ${
    ${
    file_list}})
    get_filename_component(name ${
    f} NAME_WE)
    string(REGEX REPLACE "^test_" "" name ${
    name})
    list(FIND __selected ${
    name} __index)
    if(NOT __index EQUAL -1)
      list(APPEND result ${
    f})
    endif()
  endforeach()
  set(${
    file_list} ${
    result} PARENT_SCOPE)
endfunction()

但是这样会报一堆关于 cudnn 的错…
