VLSI —— 运算模块设计_平方根进位选择加法器_草芥小白的博客-程序员宅基地

技术标签：笔记 ic vlsi

文章目录

- 二进制加法器

二进制加法器

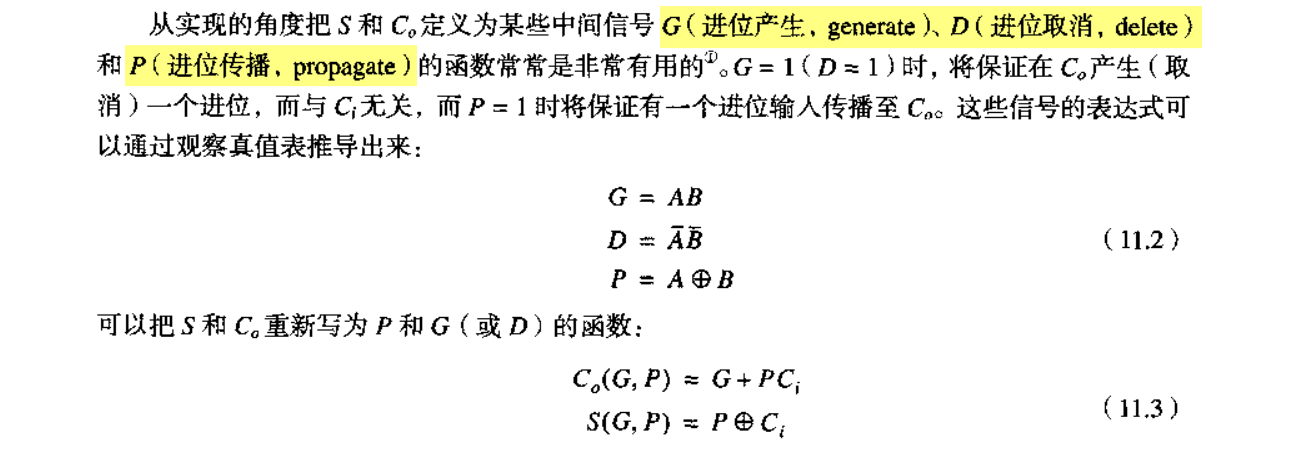

1. 基础知识

A、B为输入，Ci为进位输入，S为和，Co为进位输出
在这里插入图片描述

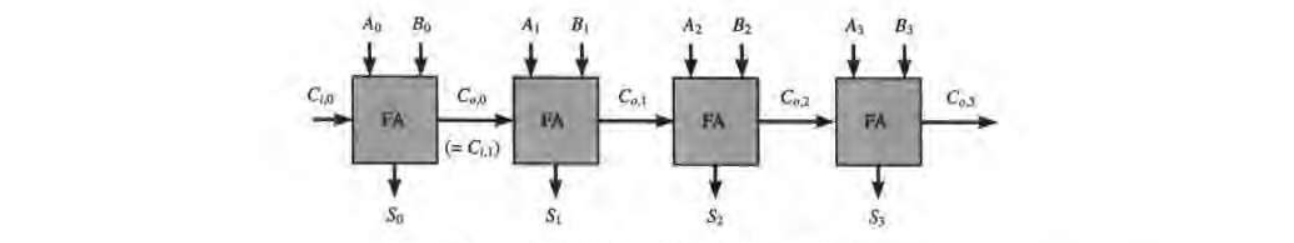

基础的加法器：逐位进位加法器或行波进位加法器(ripple carry adder) ，进位路径为关键路径，critical path
在这里插入图片描述

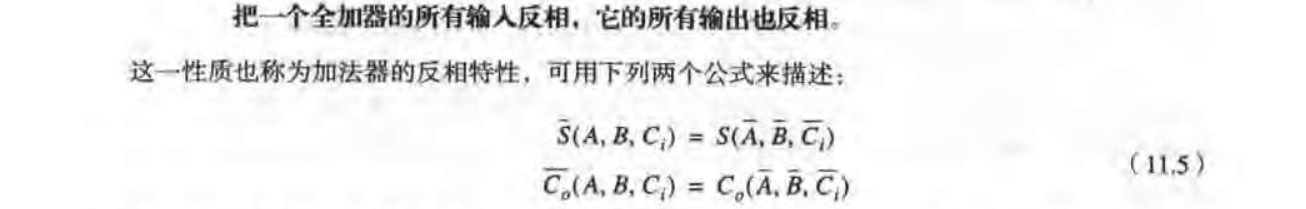

2. 加法器的反向特性

在这里插入图片描述

3. 加法器们

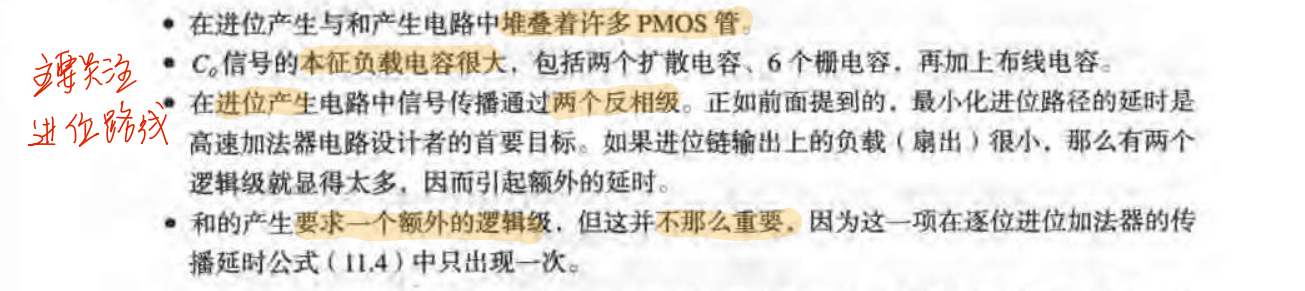

1. 静态加法器 —— 用互补CMOS

在这里插入图片描述

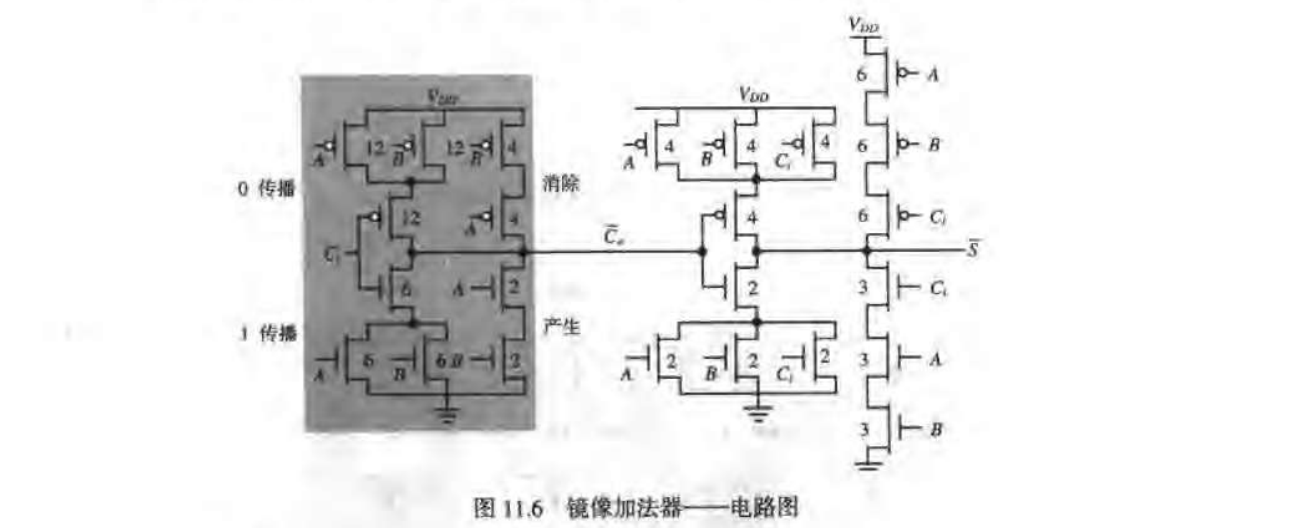

2. 镜像加法器

在这里插入图片描述

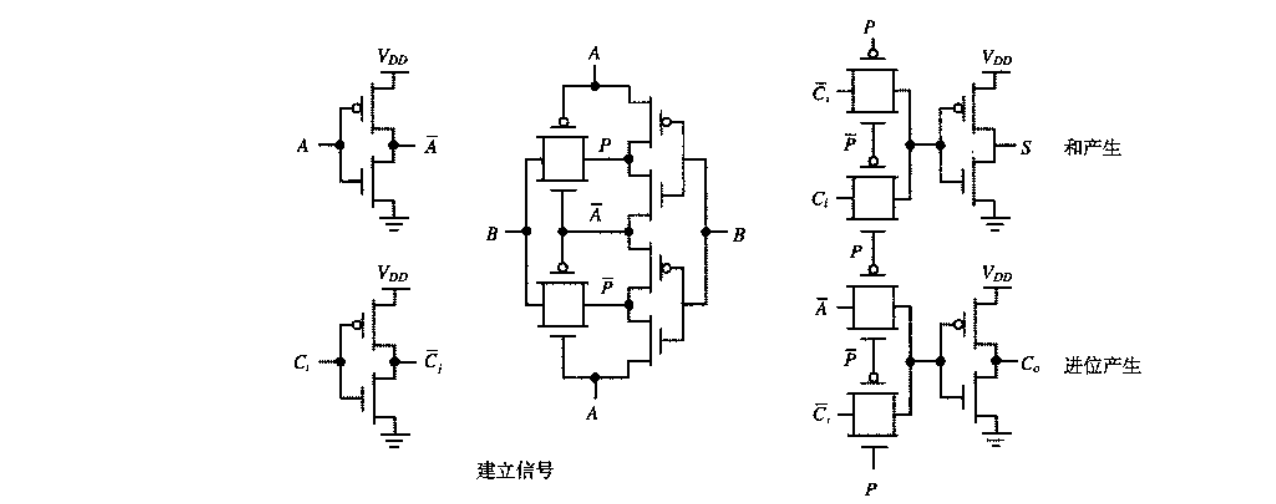

3. 传输门型加法器 —— S和Co有相同时间

在这里插入图片描述

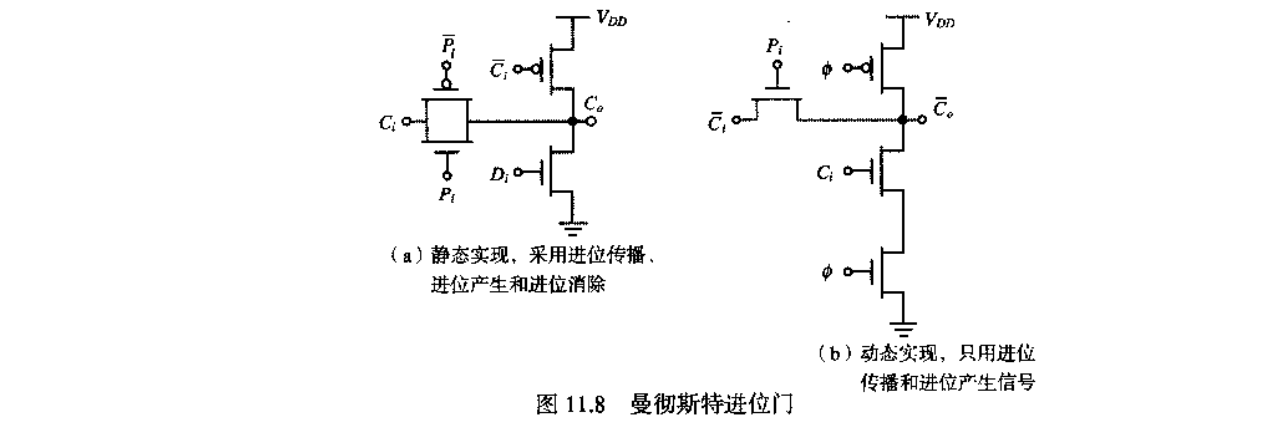

4. Manchester曼切斯特进位链加法器

如果P（传播）=1，Ci直接传播到Co。
动态实现更加简单，减少了Di信号。
在这里插入图片描述

4. 逐位进位加法器只适合较少字长的加法——逻辑优化

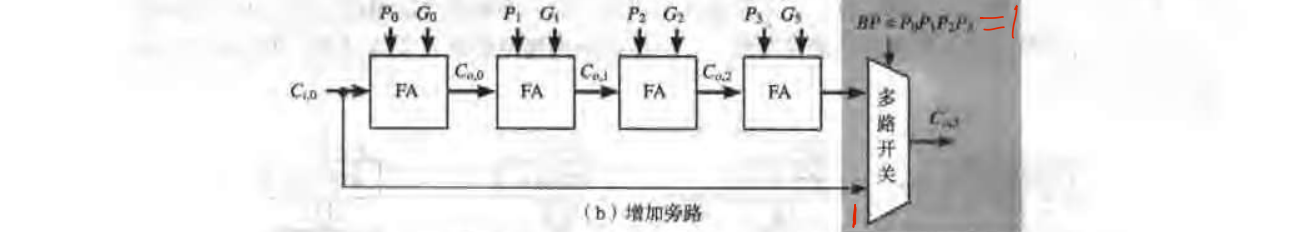

1. 进位旁路加法器（Carry-Bypass Adder）

在这里插入图片描述

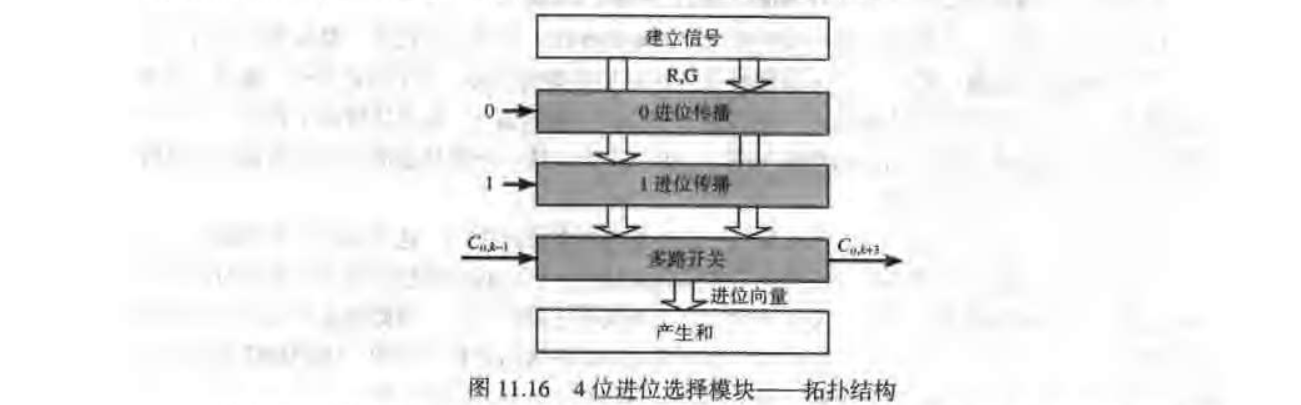

2. 线性进位选择加法器（Linear Carry-Select Adder）

在这里插入图片描述

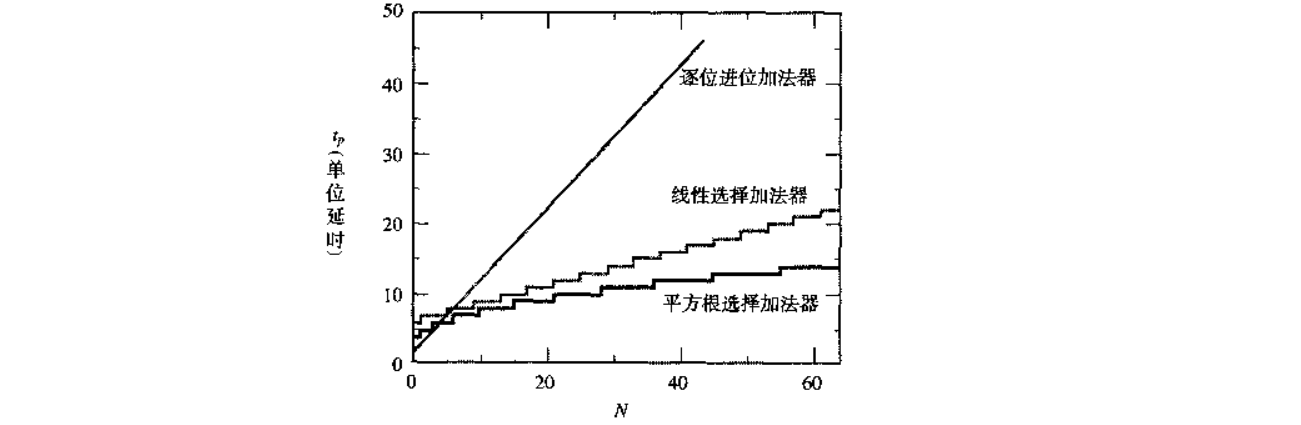

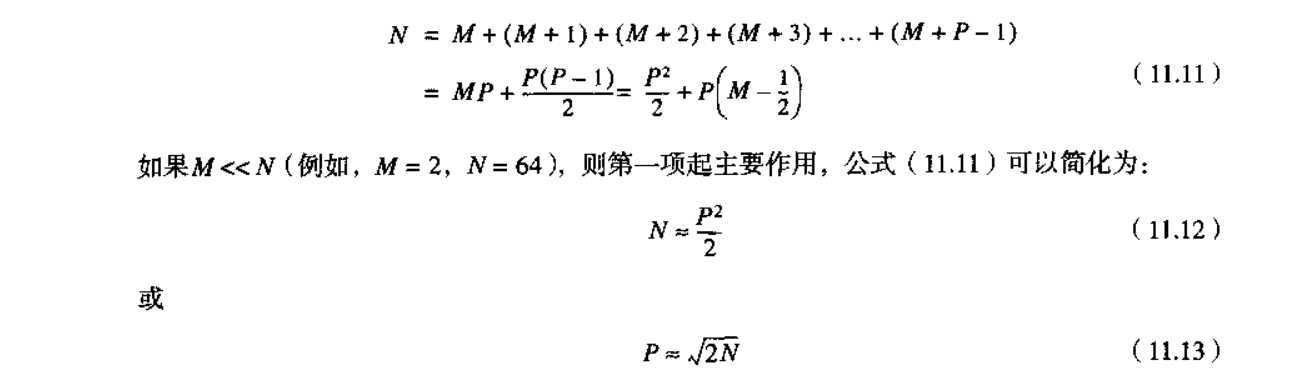

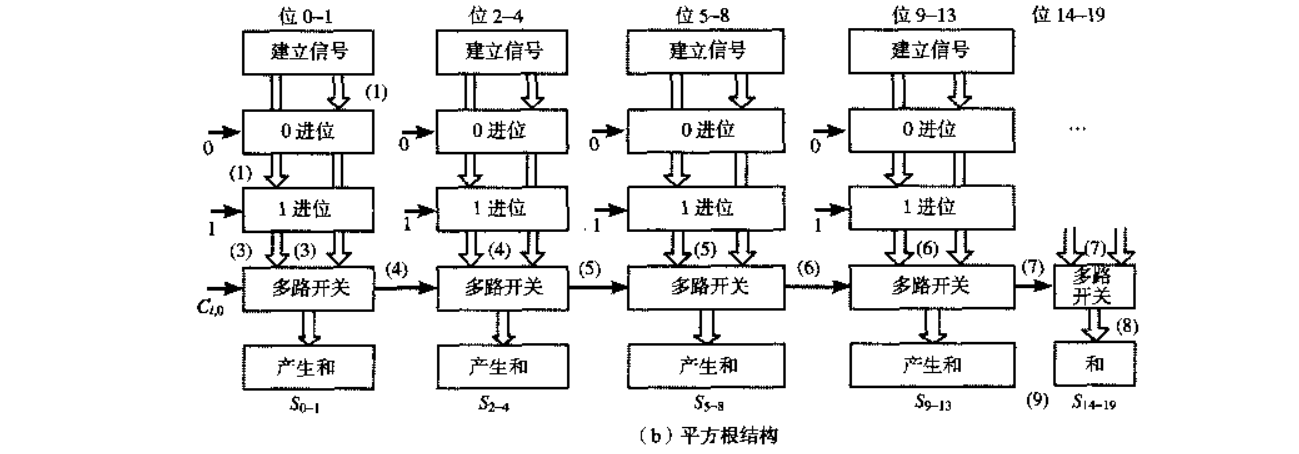

3. 平方根进位选择加法器（Square-Root Carry-Select Adder）

逐级增加计算位次
在这里插入图片描述

4. 超前进位加法器（Carry-Lookahead Adder）

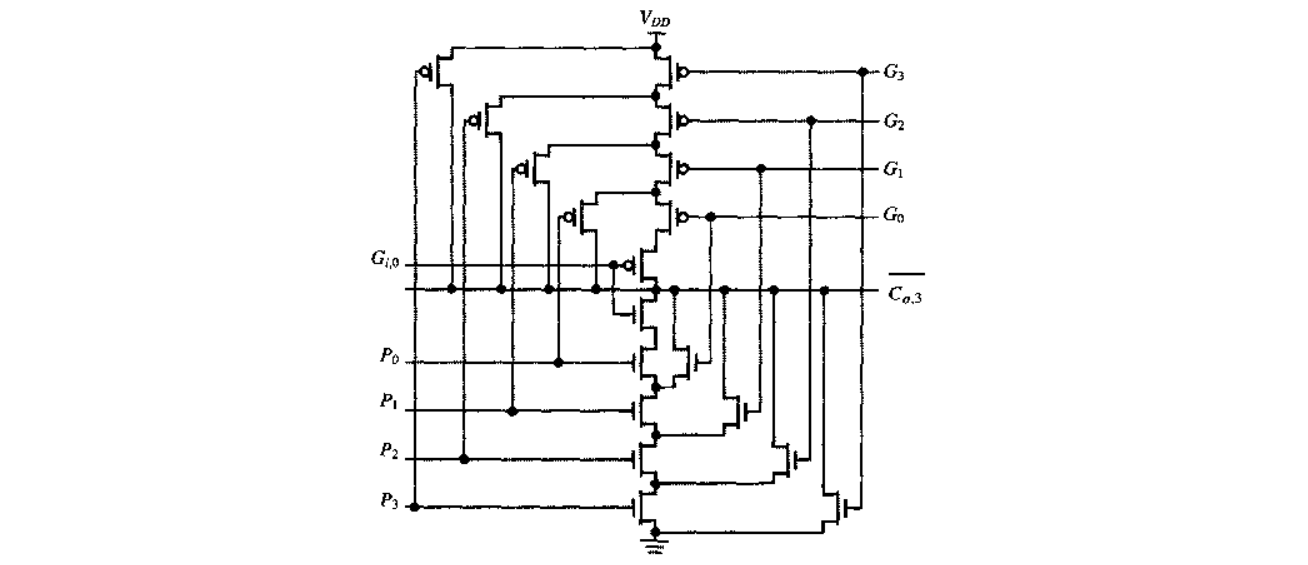

4.1 单一超前进位加法器——一般用于N<=4

在这里插入图片描述

4.2 对数超前进位加法器

在这里插入图片描述

5. 乘法器

在这里插入图片描述
会有很多个部分积为0的情况，为了减少计算次数

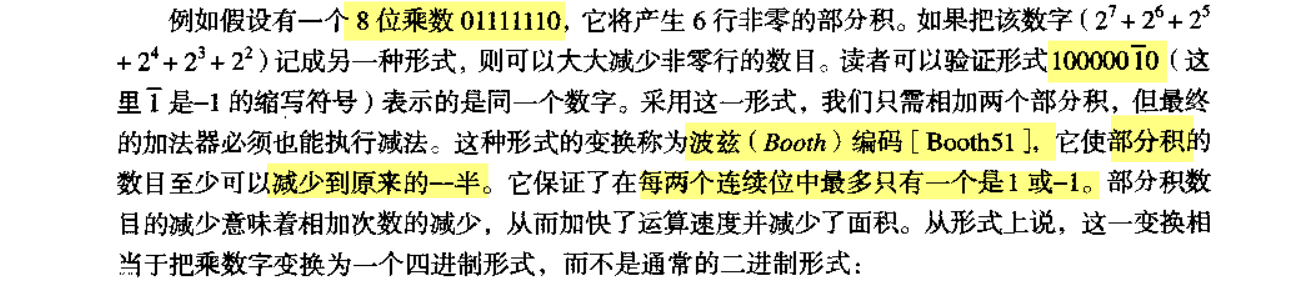

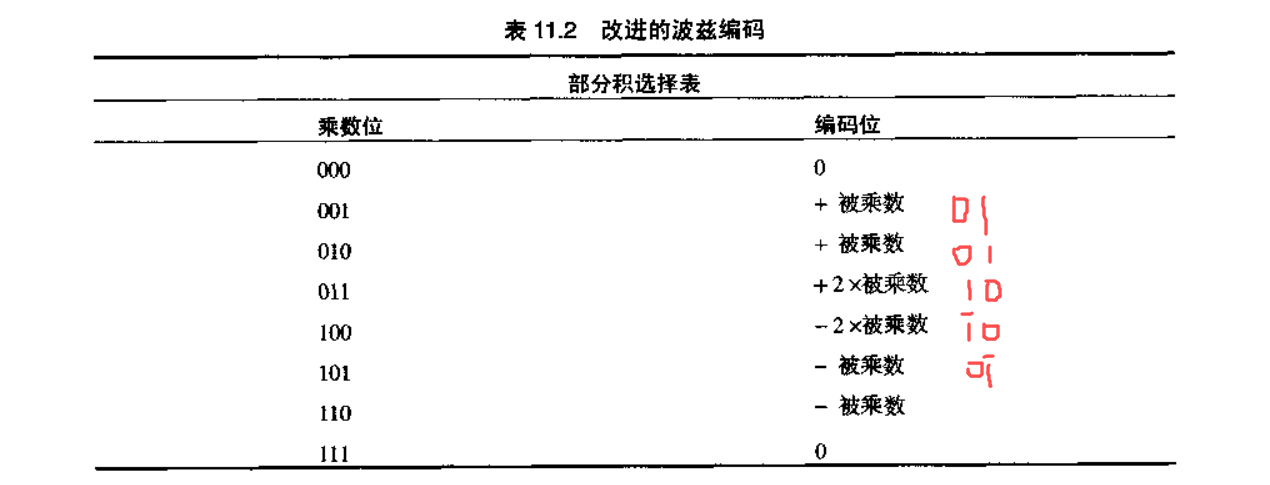

booth编码：

例子：10010（无符号）
左边+2个0 右边+1个0：00 10010 0
分组为：001 100 010：01 1‘0 01

本文链接：https://blog.csdn.net/qq_29768741/article/details/107074304
