用Arduino板为另一块Arduino烧写（更新）BootLoader_两个arduino 一个程序烧入可以到达另一个arduino_小平友littlePING的博客-程序员秘密

手上有两块几年前买的arduino nano板子，这两天要用的时候发现用arduino IDE 1.8.11烧写的时候始终报错“上传失败”。查阅相关资料发现应该在 IDE–工具–处理器中选择ATmega238P(Old Bootloader)即可上传成功。
这也侧面说明了我的板子的BootLoader已经旧了，不如顺便更新一下。

烧写BootLoader至少需要两块arduino板，其中一个作为ISP下载器，另一个则是需要被烧写的板子（它们的型号可以不一样）
本例将用两块arduino nano ATmega238P(Old Bootloader) 互相依次更新为最新的BootLoader

过程

1. 将ISP下载器的程序烧录进第一块arduino板（下文将其称为 ISP板）：

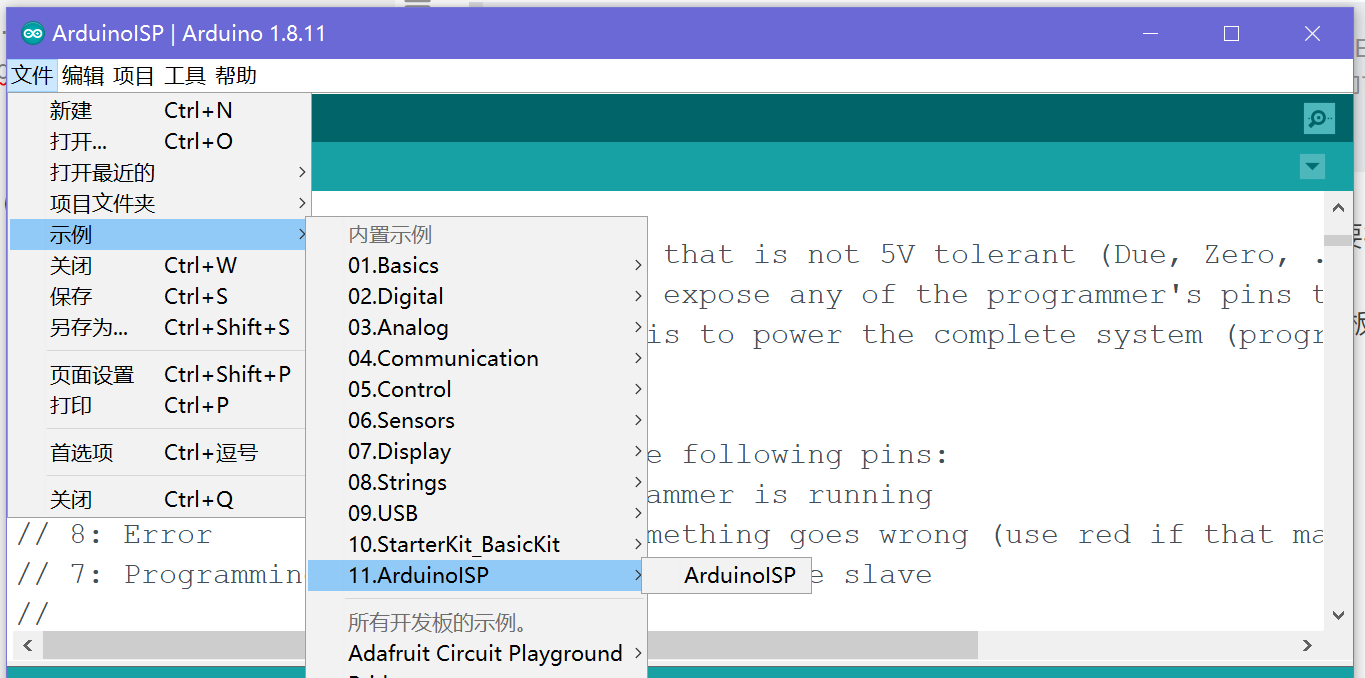

打开 arduino IDE – 示例 – 11.ArduinoISP 示例文件，并上传（烧录）进arduino板中，因为两块板子都是old BootLoader，所以应注意此时选择的处理器应为“ATmega238P(Old Bootloader)”才能成功上传。
在这里插入图片描述

2. 将第二块arduino板（被烧录板）与ISP板相连：

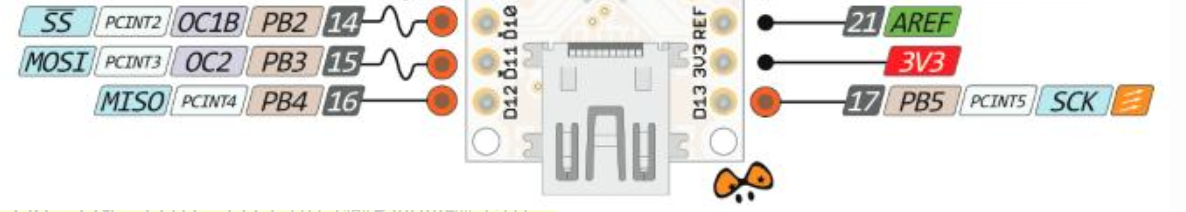

本例中使用的arduino nano 的ISP接口是D10~D13口，分别是SS, MOSI, MISO, SCK
在这里插入图片描述
将ISP板与被烧录板的MOSI(D11), MISO(D12), SCK(D13), GND, 5V 引脚相接，将ISP板的SS(D10)引脚与被烧录板的RST引脚相接

ISP板	被烧录板
MOSI(D11)	MOSI(D11)
MISO(D12)	MISO(D12)
SCK(D13)	SCK(D13)
GND	GND
5V	5V
SS(D10)	RST

注：由于不同型号的arduino板在引脚复用时对应的引脚不一样，所以括号内的引脚名称仅适用于arduino nano 和arduino UNO。若要使用arduino mega2560 等其他型号的板子时，注意对应的ISP接口与引脚号的对应与此表括号内的引脚号是不同的。

3. 进行BootLoader烧写

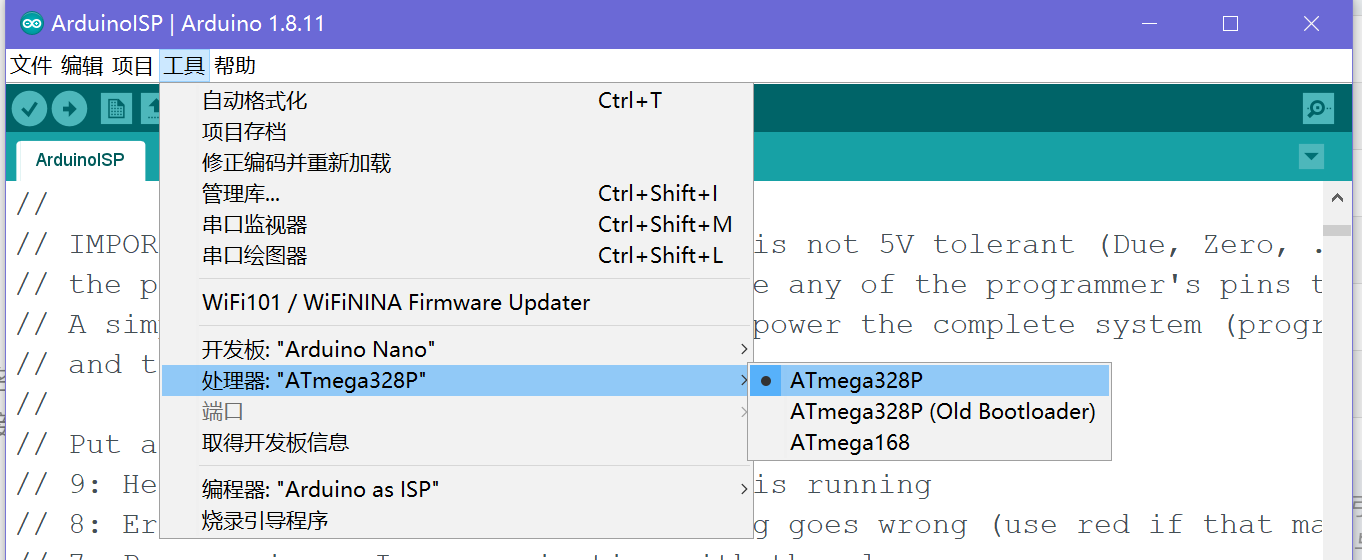

在 IDE–工具–处理器中选择ATmega238P，选择没有括号的那个，作为要烧写进去的版本。
在这里插入图片描述

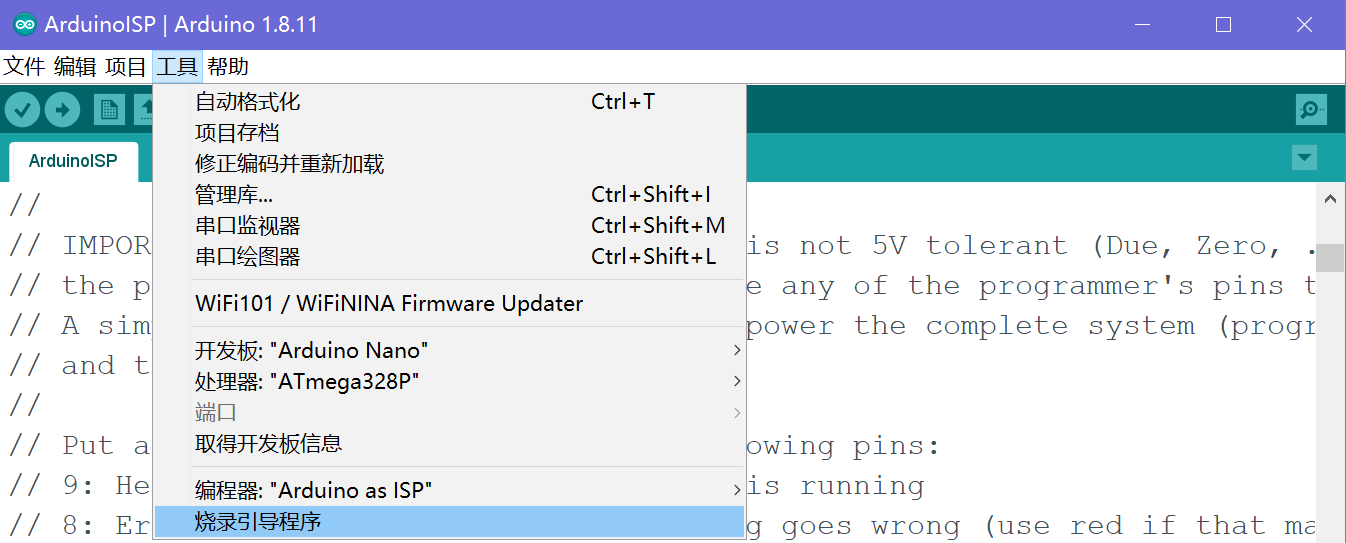

IDE–工具–编程器中选择Arduino as ISP

点击“烧录引导程序”即可完成烧写。

至此第二块Arduino nano 板的BootLoader已经烧写（更新）为最新的了。而第一块nano板作为ISP下载器，其中的BootLoader并未更新。接下来对调两者的角色，再如法炮制即可。

需要注意的是，此时给第二块（已更新）的nano板烧录ISP程序时，在IDE–工具–处理器中就应该选择 ATmega238P了，烧录好ISP程序后，然后再给第一块板烧录BootLoader。

常见报错

在烧录引导程序的时候有过这样的报错：
avrdude: ser_open(): can't open device "\\.\COM10": ϵͳ�Ҳ��ָ��ļ��
错误原因是串口端口被占用，尝试关闭IDE或其他软件的串口监视器后重试。

还有报错：
avrdude: Expected signature for ATmega328P is 1E 95 0F. Double check chip, or use -F
或：
Yikes! Invalid device signature. Double check connections and try again, or use -F to override this check.

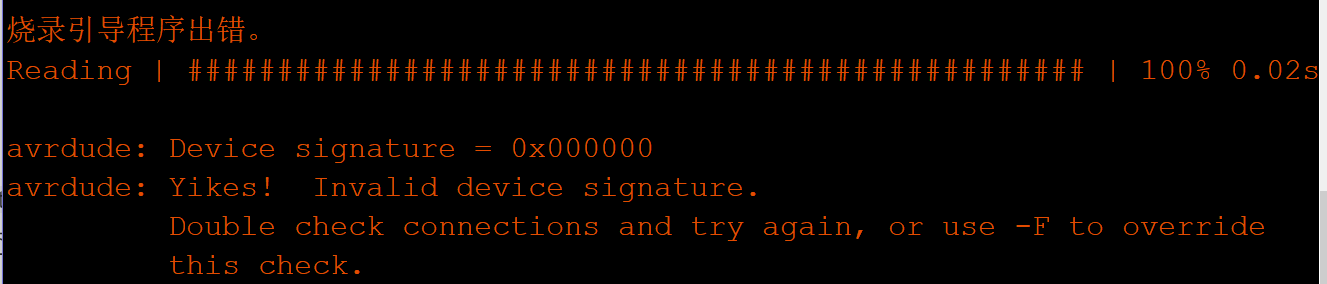

在这里插入图片描述
解决方案：
在 IDE–文件–首选项中把所有的调试信息（显示详细输出）打开，若显示Device signature = 0x000000或Device signature = 0xffffff等情况，其实不是真的芯片签名有误，而是电路连接有问题，再次检查接线是否接对。

总结

总体思路是：

上传例程“11.ArduinoISP”，将其中一块Arduino作为ISP烧写器。
通过ISP引脚将两块板子相连。
选择BootLoader版本并上传。

值得注意的有两点：

我们会在步骤1和步骤3，两次涉及到在 IDE–工具–处理器中选择处理器型号。其中步骤1中选择的是上传程序的那块板子（跟电脑用USB连接的那块）的处理器(BootLoader)型号。步骤3中选择的是要被烧写BootLoader的那块板子（用引线连接的那块）的处理器(BootLoader)型号。
这两块Arduino板的型号可以不一样，但要注意它们对应的ISP的引脚号也会不一样。不能单纯按照板子上印刷的引脚号相应连接，而应该找各个板子的PinMapping，找到对应的ISP的引脚。

ISP引脚	nano和UNO	mega2560
SS	D10	D53
MOSI	D11	D51
MISO	D12	D50
SCK	D13	D52

觉得有用的话，不要吝惜评论点赞分享哦，希望大家多多包涵，有任何问题欢迎指正、讨论。
本文基于CC-BY-SA 4.0协议，欢迎转载
（博客看累了？去我的B站瞧一瞧？）

本文链接：https://blog.csdn.net/qq_27133869/article/details/104228553
