7506E与CISCO交换机MSTP协议对接配置

一、组网需求：

安徽某客户要求我司75E交换机与CISCO交换机MSTP协议对接，并具备防环和链路备份功能。

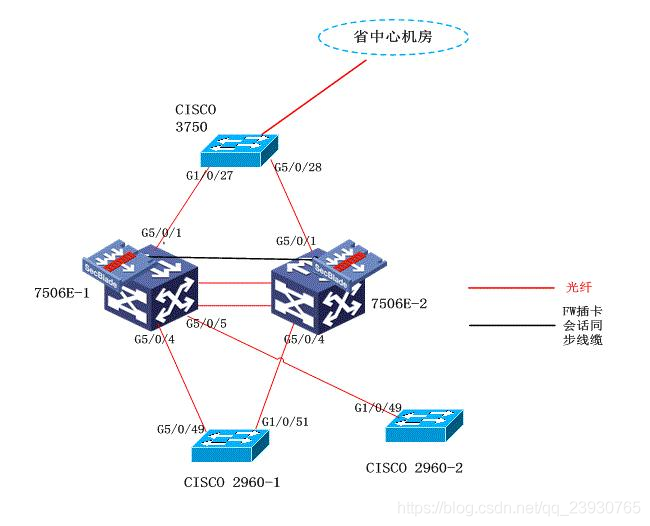

二、组网图：
在这里插入图片描述

客户网络架构如下图，两台75E各配置一块安全插卡，所有PC网关设置在FW插卡上，安全插卡划分子接口方式。两台75E作为网络核心交换机，通过vlan-interface Vlan100三层接口与3750互联。通过trunk方式与接入层2960交换机互联。目前2台75E和FW插卡没有开启STP协议，3台CISCO交换机运行PVST协议。


三、配置步骤：

75E-1设备：

//开启STP协议,并将STP配置为mstp模式

stp enable

stp mode mstp

//配置MSTP实例,在这台交换机上将instance 0 设置为主

stp region-configuration

region-name h3c

revision-level 1

instance 0 vlan 1 to 4094

active region-configuration

stp instance 0 root primary

//配置与CISCO设备对接时需要修改的参数

stp bpdu-protection

stp pathcost-standard dot1t

stp timer-factor 1

stp no-agreement-check

stp config-digest-snooping

//接口基本配置，并开启摘要侦听功能

interface GigabitEthernet5/0/1

port link-mode bridge

port access vlan 100

stp config-digest-snooping

interface GigabitEthernet5/0/4

port link-mode bridge

port link-type trunk

port trunk permit vlan all

stp config-digest-snooping

interface GigabitEthernet5/0/5

port link-mode bridge

port link-type trunk

port trunk permit vlan all

speed 1000

duplex full

stp config-digest-snooping

75E-2设备：

//开启STP协议,并将STP配置为mstp模式

stp enable

stp mode mstp

//配置MSTP实例,在这台交换机上将instance 0 设置为备

stp region-configuration

region-name h3c

revision-level 1

instance 0 vlan 1 to 4094

active region-configuration

stp instance 0 root secondary

//配置与CISCO设备对接时需要修改的参数

stp bpdu-protection

stp pathcost-standard dot1t

stp timer-factor 1

stp no-agreement-check

stp config-digest-snooping

//接口基本配置，并开启摘要侦听功能

interface GigabitEthernet5/0/1

port link-mode bridge

port access vlan 100

stp config-digest-snooping

interface GigabitEthernet5/0/4

port link-mode bridge

port link-type trunk

port trunk permit vlan all

stp config-digest-snooping

interface GigabitEthernet5/0/5

port link-mode bridge

port link-type trunk

port trunk permit vlan all

speed 1000

duplex full

stp config-digest-snooping

安全插卡：

 因为安全插卡运行在三层模式，所以不需要开启STP协议。

3750配置：

//将STP配置mst模式，并将pathcost配置long

spanning-tree mode mst

spanning-treee pathcost method long

//配置mst实例

spanning-tree mst configuration

name h3c

revision 1

instance 0 vlan 1-4094

//接口基本配置，并配置MST开销值为20000

interface g1/0/27

switchport access vlan 100

switchport mode access

spanning-tree mst 0 cost 20000

interface g1/0/28

switchport access vlan 100

switchport mode access

spanning-tree mst 0 cost 20000

2960-1配置：

//将STP配置mst模式，并将pathcost配置long

spanning-tree mode mst

spanning-treee pathcost method long

//配置mst实例

spanning-tree mst configuration

name h3c

revision 1

instance 0 vlan 1-4094

//接口基本配置，并配置MST开销值为20000

interface g1/0/49

switchport trunk allowed vlan 2,10

switchport mode trunk

spanning-tree mst 0 cost 20000

interface g1/0/51

switchport access vlan 100

switchport mode access

spanning-tree mst 0 cost 20000

2960-2配置：

//将STP配置mst模式，并将pathcost配置long

spanning-tree mode mst

spanning-treee pathcost method long

//配置mst实例

spanning-tree mst configuration

name h3c

revision 1

instance 0 vlan 1-4094

//接口基本配置，并配置MST开销值为20000

interface g1/0/49

switchport trunk allowed vlan 2,10

switchport mode trunk

spanning-tree mst 0 cost 20000

interface g1/0/51

switchport access vlan 100

switchport mode access

spanning-tree mst 0 cost 20000

四、配置关键点：

配置3750交换机为MST模式后，G1/0/27端口转发数据，G1/0/28端口处于阻塞状态，MSTP协议运行正常。当配置2960-1交换机为MST模式后，2960-1交换机上联到75E的两个端口都会处于阻塞状态。拔掉其中一根网线后，剩余一个端口还是处于阻塞状态。将2960-2交换机配置为mst模式或者关闭stp协议，2960-1两端口状态就正常了，一个转发数据，一个处于阻塞状态。当网络中有多台cisco交换机，并且都是通过trunk方式说核心互联时，要先将运行PVST的cisco设备隔离或者关闭STP协议，然后逐一配置为mst模式。因为CISCO交找机运行mst模式时收到pvst BPDU报文时会将收到此报文的端口置于阻塞状态。此案例中3750与75E是三层互联，3750收不到PVST BPDU报文，所以3750不会被2960交换机PVST报文影响。

S8500交换机和Cisco交换机的MSTP对接注意事项

一、各自支持的STP协议种类

我司S8500交换机支持的STP协议：

S8500交换机支持标准的STP、RSTP和MSTP，其中MSTP在不启用多实例时基本等同与RSTP。

Cisco支持的STP协议：

Cisco支持PVST、PVST＋、MISTP和MSTP。

二、MSTP互连对接测试

S8500交换机可以与Cisco的PVST＋和MSTP进行对接，其它几个协议不能对接。但是由于Cisco的MSTP实现不规范，S8500上需要特别的配置，说明如下：

按照协议规定，stp region-configuration的配置通过MD5摘要算法得到一个值，交换机之间通过比较这个值来确定是否属于同一个域。

如果stp region-configuration的配置完全一致，则结果必然一致，属于同一个域。

由于cisco的MD5算法与协议规定的不一致，导致相同的stp region-configuration配置与H3C设备的结果不一致。

可以通过配置下面2条命令分别在全局和与cisco相连接的端口下来达到mstp的互通。

[S1]stp config-digest-snooping

[S1]int e8/1/1

[S1-Ethernet8/1/1]stp config-digest-snooping
