Qt在TabWidget（其他控件）内进行绘图操作_在qtextedit控件上绘图_啊奥的博客-程序员秘密

技术标签： Qt

之前由于开发需要，对Qt的一些操作不是很熟悉，在网上查找如何在TabWidget内进行绘图操作的时候发现很多都说得不清不楚的，看起来实在是浪费我们这些新手的时间，希望通过这个博客帮助到其他人。

其实这个操作很简单，但是当初不清楚的我整整花了一天时间去查阅各种资料，后来才发现如此简单。

因为Qt的paintEven（QPaintEvent*）总是只在当前类下面的窗口绘图。那么要在子窗口下绘图的话，那么就要新建一个子类，在这个子类里面实现你想要的绘图，我下面说一下具体步骤。

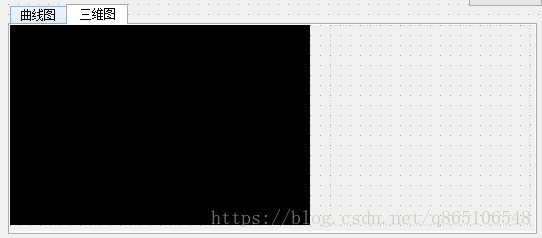

首先，在ui里拉一个TabWidget控件，如图所示，然后在Tabwidget控件里选择某一个，就比如下图的三维图，在三维图里面再添加一个控件，拉什么控件都行，我这边拉了一个新的widget在里面，将这个widget的名称改成show_2D，这个widget我是在右边的（仔细看的话，有两条竖的虚线，虽然这不重要），不是左边的那个黑框，黑框是另外一个控件，虽然其实对这些控件而言都是一样的步骤

第二步，就是新建一个类，在这个新类里的paintEven函数实现你想要绘制的图。

你可以先在main.cpp里面调用这个类实例化一个对象d，然后d.show()一下，会跳出一个弹框，弹框里面就是你的绘图

但是在这一步有一点要注意的是，在写新的类的构造函数的时候，要注意和你在Tabwidget里的控件类型相互匹配

比如我拉的是一个新的widget控件，那么构造函数就是这样子的

Draw_Curve::Draw_Curve(QWidget *parent) :QWidget(parent)

也就是冒号后面的,如果你拉的控件是Lable,那么就应该是:QLable(parent)

第三步：然后在你的主界面，也就是一开始创建的拉了控件TabWidget的那个界面，新建一个你刚刚写的类的对象，可以放在一个点击触发的函数里试试，传的参数就是对应ui的名称，这样就能显示在TabWidget里面的widget里了

setGeometry是用来调整显示在TabWidget里面的坐标位置和大小的，注意Qt左上角的坐标是（0，0）

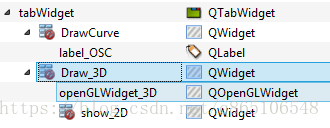

这是我控件的名称及类型，我是用show_2D这个控件演示的给你们做一下参考

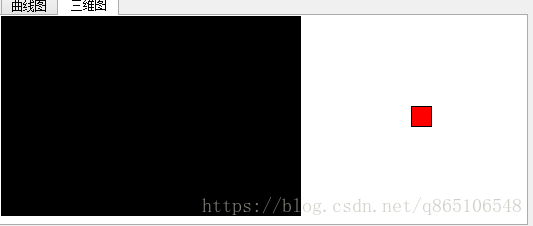

对应的结果就是如下显示，就是那个小红块

有人想要代码的话，完整项目请参考：https://github.com/qAao/firstTest

但是比较乱，里面没有整理，是之前的课程设计的内容，结合单片机实现上位机功能的，结合这个博客看看，应该可以看懂

本文链接：https://blog.csdn.net/q865106548/article/details/80925325
