1. ARM Cortex-M4异常(exception)与中断(interrupt)
Reset : 上电or热复位会进入Reset中断。
NMI : 外设信号触发or软件触发不可屏蔽中断。永远是使能的且优先级固定为-2.NMI不可以被屏蔽或者在activation时被其他exception阻止。且除了Reset外无exception可以抢占。
HardFault : 在exception处理过程中出现了错误，或者不能够被其他的exception机制所管理，则触发HardFault中断。有固定的优先级-1，比其他可配置优先级的exception有更高的优先级。
MemManage:
BusFault:
UsageFault:
SVCall : Supervisor call由SVC指令触发。在有OS的环境中，应用可以通过SVC指令来访问OS内核的functions和设备驱动。
PendSV: 为系统级服务提供的中断驱动请求，当无其他exception时使用PendSV用于上下文切换。
SysTick: 当system timer到达0时，会产生SysTick exception.在OS环境中用做系统的system tick节拍。
Interrupt(IRQ):由外设产生的exception信号，或者是软件生成的请求。在系统中，外设使用中断来用于与处理器进行通信。

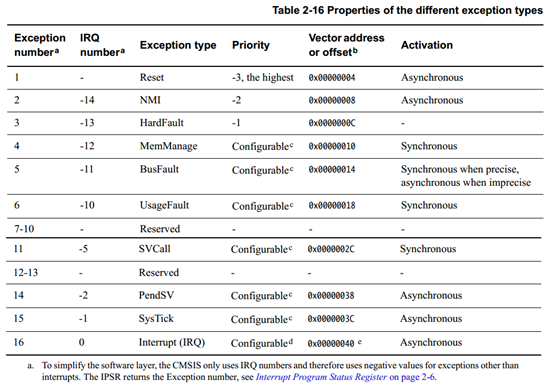

2.与异常中断相关的寄存器
| Exception Number | IRQ Number | Priority | En/Disable | Active or Set/ClrActive | Pending/Set Pending | Clr Pending | |
| Reset | 1 | - | -3 | PermanentEn | |||
| NMI | 2 | -14 | -2 | PermanentEn | ICSR | ICSR | |
| HardFault | 3 | -13 | -1 | PermanentEn | |||
| MemManage | 4 | -12 | SHPR | SHCSR | SHCSR | SHCSR | SHCSR |
| BusFault | 5 | -11 | SHPR | SHCSR | SHCSR | SHCSR | SHCSR |
| UsageFault | 6 | -10 | SHPR | SHCSR | SHCSR | SHCSR | SHCSR |
| - | 7-10 | - | - | - | - | - | - |
| SVCall | 11 | -5 | SHPR | PermanentEn | SHCSR | SHCSR | SHCSR |
| - | 12-13 | - | - | - | - | - | - |
| DebugMonitor | SHCSR | ||||||
| PendSV | 14 | -2 | SHPR | PermanentEn | SHCSR | ICSR | ICSR |
| SysTick | 15 | -1 | SHPR | SYST_CSR | SHCSR | ICSR | ICSR |
| WWDG | 16 | 0 | NVIC_IPR | NVIC_ISER/ICER | NVIC_IABR | NVIC_ISPR | NVIC_ICPR |
| PVD | 17 | 1 | NVIC_IPR | NVIC_ISER/ICER | NVIC_IABR | NVIC_ISPR | NVIC_ICPR |
| ... | ... | ... | ... | ... | ... | ... | ... |
3.异常的状态
Inactive : 未激活的，无中断发生
Pending : 挂起的，有中断产生，但是由于一些原因(中断Enable未打开、CPU正在处理别的更高级的中断等)未进入active阶段
Active : 激活的，exception正在被CPU处理，但是还未处理完。
Active and Pending : exception正在被CPU处理的同时，此中断源又被触发了。
4.异常与中断的响应过程
5.参考资料：
(1) ARM cortex-M4Processor(r0p1) Technical Reference Manual
(2) ARMv7-M Architecture Reference Manual
(3) STM32F3_F4_L4_Cortex-M4 Programming manual
(4) Cortex-M4 Devices Generic User Guide
