一、编写目的

由于在外面出差，没有把开发板带在身上，无法继续在空余时间学习ARM+LINUX。想起以前学习MCU的时候，总是用PROTEUS仿真硬件的运行，当时刚接触这个行业的时候，也正常PROTEUS让我对它产生浓厚的兴趣。心里总是想，像ARM9这样的平台是否有相应的仿真平台呢。最终确定使用一款名叫SkyEye的纯软件仿真平台，skyeye是开源软件，现在可以模拟很多种ARM，同时可以调试linux等操作系统，这对于没有开发板的嵌入式学习者是个很好的选择。

本文档主要为记录在CentOS 6.5上搭建SkyEye模拟S3C2440开发板的开发过程。

二、系统搭建

1. 下载相关软件包

skyeye-1.3.5_rc1.tar.bz2： http://sourceforge.jp/projects/sfnet_skyeye/downloads/skyeye/skyeye-1.3.5/skyeye-1.3.5_rc1.tar.bz2/

（ http://pan.baidu.com/s/1i3zeAHJ ）

2. 安装SkyEye

a) 解压源码

# tar -xvf /media/sf_ShareDIR/SkyEye/Source/skyeye-1.3.5_rc1.tar.bz2 -C ./

b) 配置SkyEye

# ./configure -prefix=/usr/local

提示下图所示错误，原因是没有安装C++编译器。使用yum安装C++编译器。

# yum install gcc-c++



配置完成，如下图所示。



c) 编译SkyEye库

# make lib

……经过漫长的等待，编译完成，如下图所示。



d) 编译SkyEye

# make

Ø 编译，提示“/usr/bin/ld: cannot find -lltdl”，安装ltdl即可。

# yum install libtool-ltdl-devel

Ø 编译，提示“SDL_syswm.h:73: error: expected specifier-qualifier-list before”。经BAIDU，说安装libX11-devel即可。

# yum install libX11-devel

Ø 编译，提示“SDL_x11sym.h:168: error: too many arguments to function”。参数数量不一致，怀疑是因为SDL库版本问题，通过yum更新SDL即可。

# yum install SDL-devel

Ø 编译，提示“cannot find -liconv”。安装iconv库即可，在yum服务器上没有libconv库，因此需要从网上(http://www.gnu.org/software/libiconv/#downloading 或 http://pan.baidu.com/s/1mgqladU )下载来安装。

# tar -xvf /media/sf_ShareDIR/SkyEye/Source/libiconv-1.14.tar.gz -C ~

# cd ~./libiconv-1.14/

# ./configure

#./make

#./make install

Ø 编译，提示“error: gtk/gtk.h: No such file or directory”，安装GTK包即可。注意安装GTK后要make clean，make distclean并重新./configure，make lib。

# yum install gtk2-devel

Ø 编译，提示“pycli/pycli.c:1:20: error: Python.h: No such file or directory”，安装python库。

# yum install python-devel

e) 安装SkyEye

# make install

# make install_lib

3. 测试

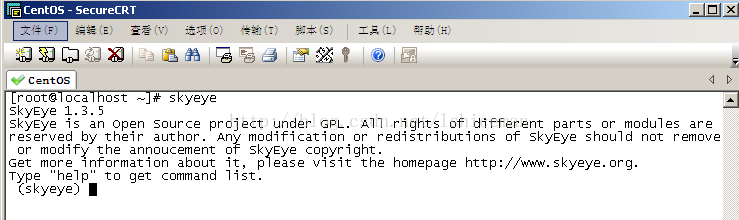

安装完成后，在命令行中输入skyeye并按回车键后，即可进入skyeye。如下图所示。



编译完成后的SKYEYE包含一例程，由于SKYEYE安装在/usr/local目录下(可能与其它软件安装在一起)，因此它的例程也在此目录下，这里是在/usr/local/testsuite/目录下(这里有两个例程，我们这里运行arm_hello)。运行例程用以下命令：

# cd /usr/local/testsuite/arm_hello/

# ./skyeye –e arm_hello

# start

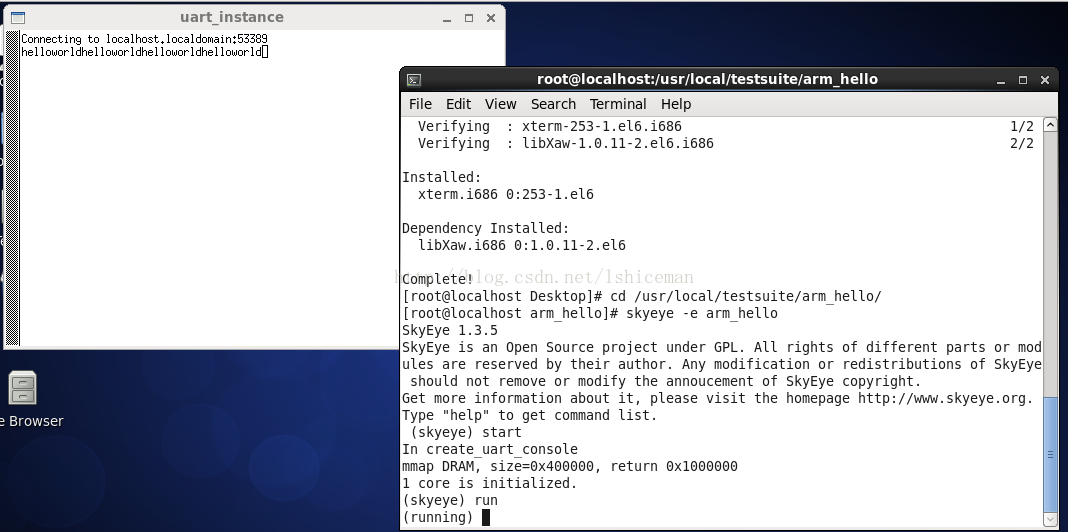

提示” SKYEYE Error:We need xterm to run the console of uart.Please check if you installed it correctly.”。安装下xterm即可。

# yum install xterm

# ./skyeye –e arm_hello

# start

# run





另外在以下网站中还有一些例程下载。

http://sourceforge.net/projects/skyeye/files/skyeye-testsuits/

( http://pan.baidu.com/s/1tTn2Y )

4. 重要补充(20150108)

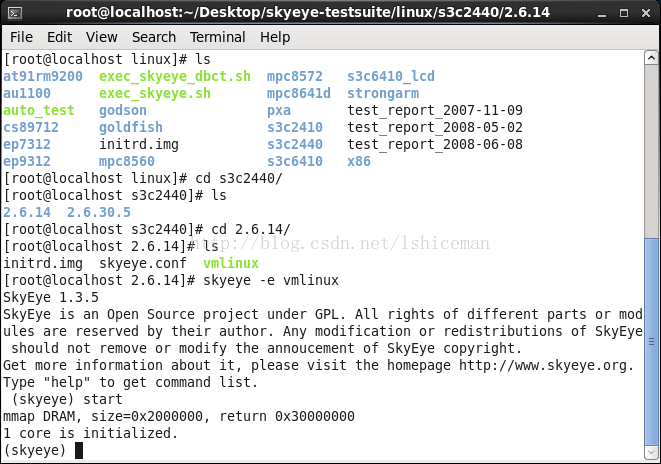

如下图所示，在下载的例程中运行S3C2440的linux，当在skyeye中键入start开始运行后，停止在以下画面，无法再输入run去运行，只能通过Ctrl+v退出。经测试，很多例程都是这种情况。经GOOGLE后得知与skyeye相匹配的编译器之一是gcc-3.4或4.2。

使用gcc -v得知我的LINUX中的GCC版本为4.4.7，因此怀疑是编译器版本不对才会导致这些问题出现。接下来更换GCC编译器再重新编译一次skyeye进行测试。



a) 下载gcc 4.2.1

http://pan.baidu.com/s/1eQxRICU

b) 安装gcc 4.2.1

# ./configure --prefix=/usr/local/gcc-4.2.1 --enable-languages=c,c++

# make

Ø 提示“error while loading shared libraries: libiconv.so.2:”

缺少libiconv，上网下载此库安装即可。其实在前面安装skyeye的时候已经安装过该库了，只是我现在重装了系统，要重新安装该库。

http://www.gnu.org/software/libiconv/ http://pan.baidu.com/s/1mgiMya0

# ./configure --prefix=/usr/local

# make

# make install

安装iconv后，需在/etc/ld.so.conf中加一行/usr/local/lib。然后运行/sbin/ldconfig，否则还是找不到libiconv库。

# make install

c) 删除原来的skyeye

进入skyeye源码目录，需要按照前面的安装路径”./configure -prefix=/usr/local”。

# make uninstall

d) 重新编译并安装skyeye

进入skyeye源码目录

# ./configure -prefix=/usr/local

修改Makefile中的所有gcc为/usr/local/gcc-4.2.1/bin/gcc

修改Makefile中的所有g++为/usr/local/gcc-4.2.1/bin/g++

# make lib

# make

# make install

#make install_lib

e) 运行linux s3c2440例程

# cd skyeye-testsuite-1.3.4_rc1/skyeye-testsuite/linux/s3c2440/2.6.14/

# skyeye -e vmlinux

# (skyeye) start

# (skyeye) run  这里键入run时还是没显示，但是会响应，直接键入然后回车

如下图所示，run后，可以运行s3c2440 linux，但还是在当前终端上显示输出信息。

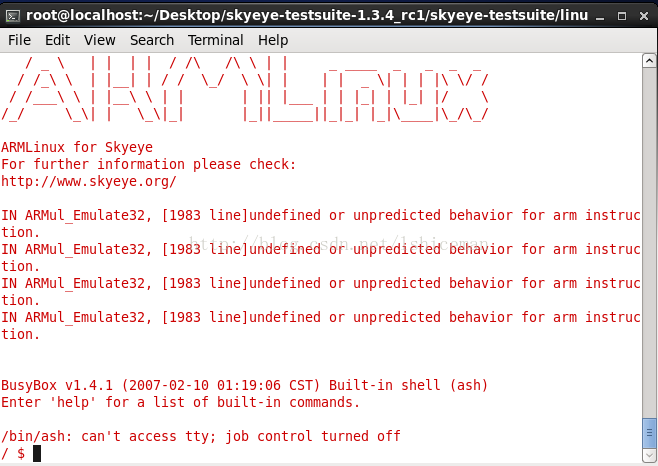

修改该例程目录下的skyeye.conf文件，将uart:mod=stdio该为uart:mod=term后运行。如下图所示，改成term后就可以在新窗口中显示arm linux输出信息了，并且可以看到# (skyeye) run键入的信息了。



虽然能运行arm linux但在这个SHELL里不能输入信息，如上图提示的信息”cant’t access tty”。这个问题应该是由文件系统里面的配置文件导致的，不属于skyeye的问题，可以参考其它制作文件系统的文档重新制作文件系统再测试。经过测试，在term窗口不能输入的问题，在多次启动该arm linux后可以正常使用了。重新解压例程后，都可以正常使用了，估计是根CENTOS系统有关，说不定重启就会OK。
