简述

接触过IOS系统的童鞋们应该对开关按钮很熟悉，在设置里面经常遇到，切换时候的滑动效果比较帅气。

通常说的开关按钮，有两个状态：on、off。

下面，我们利用自定义控件来实现一个开关按钮。

原理

重写鼠标按下事件（mousePressEvent）、释放事件（mouseReleaseEvent），用于切换开关状态。
重写绘制事件（paintEvent），用于绘制开关效果。
使用QTimer，定时刷新，让开关切换时产生动画效果。

其余接口用于扩展，也可自己扩充。

源码

SwitchControl.h

#ifndef SWITCH_CONTROL
#define SWITCH_CONTROL

#include <QWidget>
#include <QTimer>

class SwitchControl : public QWidget
{
    Q_OBJECT

public:
    explicit SwitchControl(QWidget *parent = 0);

    // 返回开关状态 - 打开：true 关闭：false
    bool isToggled() const;

    // 设置开关状态
    void setToggle(bool checked);

    // 设置背景颜色
    void setBackgroundColor(QColor color);

    // 设置选中颜色
    void setCheckedColor(QColor color);

    // 设置不可用颜色
    void setDisbaledColor(QColor color);

protected:
    // 绘制开关
    void paintEvent(QPaintEvent *event) Q_DECL_OVERRIDE;

    // 鼠标按下事件
    void mousePressEvent(QMouseEvent *event) Q_DECL_OVERRIDE;

    // 鼠标释放事件 - 切换开关状态、发射toggled()信号
    void mouseReleaseEvent(QMouseEvent *event) Q_DECL_OVERRIDE;

    // 大小改变事件
    void resizeEvent(QResizeEvent *event) Q_DECL_OVERRIDE;

    // 缺省大小
    QSize sizeHint() const Q_DECL_OVERRIDE;
    QSize minimumSizeHint() const Q_DECL_OVERRIDE;

signals:
    // 状态改变时，发射信号
    void toggled(bool checked);

private slots:
    // 状态切换时，用于产生滑动效果
    void onTimeout();

private:
    bool m_bChecked;         // 是否选中
    QColor m_background;     // 背景颜色
    QColor m_checkedColor;   // 选中颜色
    QColor m_disabledColor;  // 不可用颜色
    QColor m_thumbColor;     // 拇指颜色
    qreal m_radius;          // 圆角
    qreal m_nX;              // x点坐标
    qreal m_nY;              // y点坐标
    qint16 m_nHeight;        // 高度
    qint16 m_nMargin;        // 外边距
    QTimer m_timer;          // 定时器
};

#endif // SWITCH_CONTROL


     1
     2
     3
     4
     5
     6
     7
     8
     9
     10
     11
     12
     13
     14
     15
     16
     17
     18
     19
     20
     21
     22
     23
     24
     25
     26
     27
     28
     29
     30
     31
     32
     33
     34
     35
     36
     37
     38
     39
     40
     41
     42
     43
     44
     45
     46
     47
     48
     49
     50
     51
     52
     53
     54
     55
     56
     57
     58
     59
     60
     61
     62
     63
     64
     65
     66
     67
     68

SwitchControl.cpp

#include <QPainter>
#include <QMouseEvent>
#include "SwitchControl.h"

SwitchControl::SwitchControl(QWidget *parent)
    : QWidget(parent),
      m_nHeight(16),
      m_bChecked(false),
      m_radius(8.0),
      m_nMargin(3),
      m_checkedColor(0, 150, 136),
      m_thumbColor(Qt::white),
      m_disabledColor(190, 190, 190),
      m_background(Qt::black)
{
    // 鼠标滑过光标形状 - 手型
    setCursor(Qt::PointingHandCursor);

    // 连接信号槽
    connect(&m_timer, SIGNAL(timeout()), this, SLOT(onTimeout()));
}

// 绘制开关
void SwitchControl::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);
    painter.setPen(Qt::NoPen);
    painter.setRenderHint(QPainter::Antialiasing);

    QPainterPath path;
    QColor background;
    QColor thumbColor;
    qreal dOpacity;
    if (isEnabled()) { // 可用状态
        if (m_bChecked) { // 打开状态
            background = m_checkedColor;
            thumbColor = m_checkedColor;
            dOpacity = 0.600;
        } else { //关闭状态
            background = m_background;
            thumbColor = m_thumbColor;
            dOpacity = 0.800;
        }
    } else {  // 不可用状态
        background = m_background;
        dOpacity = 0.260;
        thumbColor = m_disabledColor;
    }
    // 绘制大椭圆
    painter.setBrush(background);
    painter.setOpacity(dOpacity);
    path.addRoundedRect(QRectF(m_nMargin, m_nMargin, width() - 2 * m_nMargin, height() - 2 * m_nMargin), m_radius, m_radius);
    painter.drawPath(path.simplified());

    // 绘制小椭圆
    painter.setBrush(thumbColor);
    painter.setOpacity(1.0);
    painter.drawEllipse(QRectF(m_nX - (m_nHeight / 2), m_nY - (m_nHeight / 2), height(), height()));
}

// 鼠标按下事件
void SwitchControl::mousePressEvent(QMouseEvent *event)
{
    if (isEnabled()) {
        if (event->buttons() & Qt::LeftButton) {
            event->accept();
        } else {
            event->ignore();
        }
    }
}

// 鼠标释放事件 - 切换开关状态、发射toggled()信号
void SwitchControl::mouseReleaseEvent(QMouseEvent *event)
{
    if (isEnabled()) {
        if ((event->type() == QMouseEvent::MouseButtonRelease) && (event->button() == Qt::LeftButton)) {
            event->accept();
            m_bChecked = !m_bChecked;
            emit toggled(m_bChecked);
            m_timer.start(10);
        } else {
            event->ignore();
        }
    }
}

// 大小改变事件
void SwitchControl::resizeEvent(QResizeEvent *event)
{
    m_nX = m_nHeight / 2;
    m_nY = m_nHeight / 2;
    QWidget::resizeEvent(event);
}

// 默认大小
QSize SwitchControl::sizeHint() const
{
    return minimumSizeHint();
}

// 最小大小
QSize SwitchControl::minimumSizeHint() const
{
    return QSize(2 * (m_nHeight + m_nMargin), m_nHeight + 2 * m_nMargin);
}

// 切换状态 - 滑动
void SwitchControl::onTimeout()
{
    if (m_bChecked) {
        m_nX += 1;
        if (m_nX >= width() - m_nHeight)
            m_timer.stop();
    } else {
        m_nX -= 1;
        if (m_nX <= m_nHeight / 2)
            m_timer.stop();
    }
    update();
}

// 返回开关状态 - 打开：true 关闭：false
bool SwitchControl::isToggled() const
{
    return m_bChecked;
}

// 设置开关状态
void SwitchControl::setToggle(bool checked)
{
    m_bChecked = checked;
    m_timer.start(10);
}

// 设置背景颜色
void SwitchControl::setBackgroundColor(QColor color)
{
    m_background = color;
}

// 设置选中颜色
void SwitchControl::setCheckedColor(QColor color)
{
    m_checkedColor = color;
}

// 设置不可用颜色
void SwitchControl::setDisbaledColor(QColor color)
{
    m_disabledColor = color;
}


     1
     2
     3
     4
     5
     6
     7
     8
     9
     10
     11
     12
     13
     14
     15
     16
     17
     18
     19
     20
     21
     22
     23
     24
     25
     26
     27
     28
     29
     30
     31
     32
     33
     34
     35
     36
     37
     38
     39
     40
     41
     42
     43
     44
     45
     46
     47
     48
     49
     50
     51
     52
     53
     54
     55
     56
     57
     58
     59
     60
     61
     62
     63
     64
     65
     66
     67
     68
     69
     70
     71
     72
     73
     74
     75
     76
     77
     78
     79
     80
     81
     82
     83
     84
     85
     86
     87
     88
     89
     90
     91
     92
     93
     94
     95
     96
     97
     98
     99
     100
     101
     102
     103
     104
     105
     106
     107
     108
     109
     110
     111
     112
     113
     114
     115
     116
     117
     118
     119
     120
     121
     122
     123
     124
     125
     126
     127
     128
     129
     130
     131
     132
     133
     134
     135
     136
     137
     138
     139
     140
     141
     142
     143
     144
     145
     146
     147
     148
     149
     150
     151
     152
     153
     154

示例

下面，我们来实现一组开关按钮。

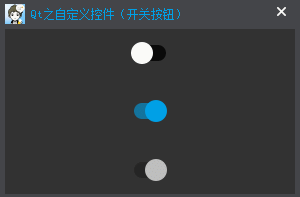

效果

这里写图片描述

源码

为了演示，可以设置开关的样式、以及状态等效果。

SwitchControl *pSwitchControl = new SwitchControl(this);
SwitchControl *pGreenSwitchControl = new SwitchControl(this);
SwitchControl *pDisabledSwitchControl = new SwitchControl(this);

// 设置状态、样式
pGreenSwitchControl->setToggle(true);
pGreenSwitchControl->setCheckedColor(QColor(0, 160, 230));
pDisabledSwitchControl->setDisabled(true);
pDisabledSwitchControl->setToggle(true);

// 连接信号槽
connect(pSwitchControl, SIGNAL(toggled(bool)), this, SLOT(onToggled(bool)));


     1
     2
     3
     4
     5
     6
     7
     8
     9
     10
     11
     12

实现一个简单的槽函数，当开关按钮效果变化时，就会触发，打印当前的状态。

void MainWindow::onToggled(bool bChecked)
{
    qDebug() << "State : " << bChecked;
}


     1
     2
     3
     4

更多参考

源博客地址：http://blog.csdn.net/liang19890820/article/details/52164289
