Arduino开发——0.96寸OLED显示屏显示中英文字符

最近的工程设计做了一个基于Arduino的无线温湿度检测器，顺便把Arduino编程和几个模块学了一下。首先是OLED液晶屏的使用，在这里做简要笔记。

开发环境配置

我们需要从这里下载Arduino IDE。

然后我们需要导入几个必要的库文件。
从这里下载一个OLED.zip的压缩包，里面有Adafruit_GFX和Adafruit_SSD1306两个文件夹，将其拷贝到Arduino的安装路径下的libraries文件夹下。
https://pan.baidu.com/s/1XulEM3pJ8m4BpACVFFkZVg

上机调试

板子和OLED的接线。我的Arduino UNO引出来了SCL和SDA的针脚，就直接用排针相连了。

• OLED --> Arduino
• VCC --> 3.3v or 5v
• GND --> GND
• SCL --> SCL
• SDA --> SDA
  打开Print.ino，Ctrl+U烧录程序，应该就可以显示在液晶屏上了。

//显示中英文字符程序

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);

#define LOGO16_GLCD_HEIGHT 16 //定义显示高度
#define LOGO16_GLCD_WIDTH  16 //定义显示宽度

//中文：中  (存储点阵变量，用函数display.drawBitmap()调用即可)
static const unsigned char PROGMEM str_1[] =
{
0x00,0x00,0x0F,0x08,0x08,0x08,0x08,0xFF,0x08,0x08,0x08,0x08,0x0F,0x00,0x00,0x00,
0x00,0x00,0xF0,0x20,0x20,0x20,0x20,0xFF,0x20,0x20,0x20,0x20,0xF0,0x00,0x00,0x00
};

//中文：国
static const unsigned char PROGMEM str_2[] =
{
0x00,0x7F,0x40,0x48,0x49,0x49,0x49,0x4F,0x49,0x49,0x49,0x48,0x40,0x7F,0x00,0x00,
0x00,0xFF,0x02,0x12,0x12,0x12,0x12,0xF2,0x12,0x52,0x32,0x12,0x02,0xFF,0x00,0x00
};

#if (SSD1306_LCDHEIGHT != 64)
#error("Height incorrect, please fix Adafruit_SSD1306.h!");
#endif

void setup()   {
  Serial.begin(9600);

  // by default, we'll generate the high voltage from the 3.3v line internally! (neat!)
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);  // initialize with the I2C addr 0x3D (for the 128x64)
  // init done

  display.clearDisplay(); //清屏

  //英文字符显示，直接用display.println或print显示字符串就行
  //println换行，print不换行
  display.setTextSize(1);             //设置字体大小
  display.setTextColor(WHITE);        //设置字体颜色白色
  display.setCursor(0,0);             //设置字体的起始位置
  display.println("Hello, world!");   //输出字符并换行

  display.setTextColor(BLACK, WHITE); //设置字体黑色，字体背景白色
  display.println(3.141592);          //输出数字并换行

  display.setTextSize(2);             //设置字体大小
  display.setTextColor(WHITE);        //设置字体白色
  display.print("0x");                //输出字符
  display.println(0xDEADBEEF, HEX);   //输出为ASCII编码的十六进制
  //display.display();                  //显示以上

  //中文字符显示
  display.drawBitmap(26, 32, str_1, 16, 16, 1); //在坐标X:26  Y:16的位置显示中文字符凌
  display.drawBitmap(42, 32, str_2, 16, 16, 1); //在坐标X:42  Y:16的位置显示中文字符顺
  display.display();                  //把缓存的都显示
}

void loop() {

}

字模软件

用压缩包里的zimo221.exe可以生成任意符号的字模点阵数据，将其替换到程序中就可以显示任意字符了。

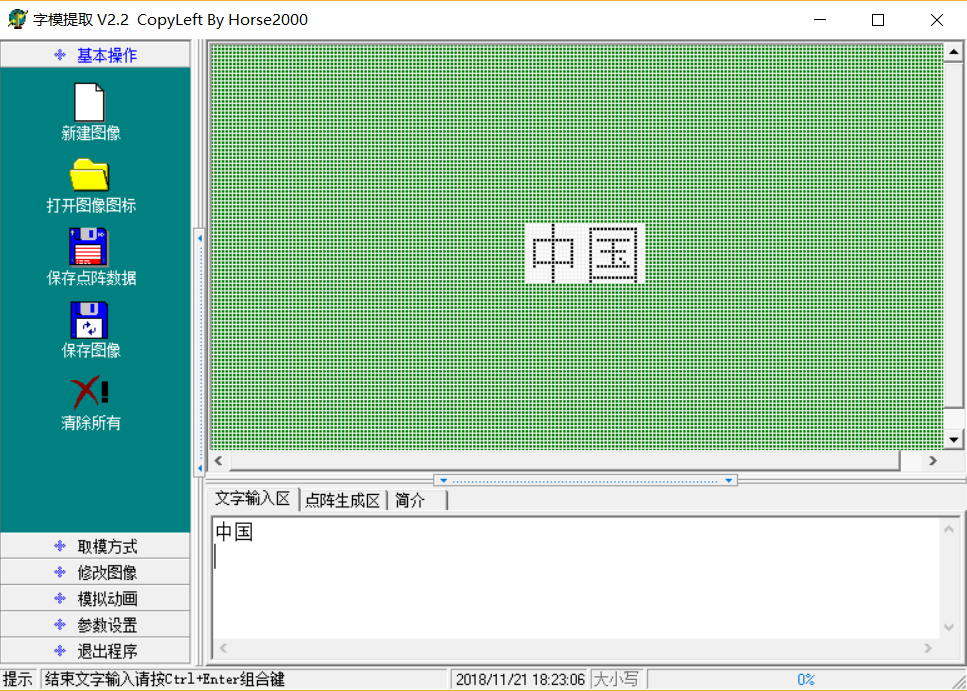

在文字输入区输入字符，并按CTRL+ENTER结束，此时生成了字符的点阵像素。

点击左侧的取模方式，选择C51格式，即可生成每个字符的点阵信息。
