一、Atlas简介

1.Atlas概述

Apache Atlas为组织提供开放式元数据管理和治理功能，用以构建其数据资产目录，对这些资产进行分类和管理，并为数据分析师和数据治理团队，提供围绕这些数据资产的协作功能，它为Hadoop集群提供了包括 数据分类、集中策略引擎、数据血缘、安全和生命周期管理在内的元数据治理核心能力。

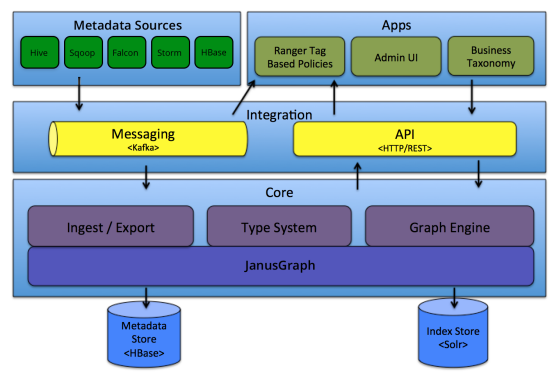

2. Atlas框架原理

2.1 Core层

Atlas核心包含以下组件：
2.1.1 类型系统(Type System): 用户为他们想要管理的元数据对象定义模型。Type System称为“实体”的“类型”实例，表示受管理的实际元数据对象。
2.1.2 图形引擎(Graph Engine): Atlas在内部使用Graph模型持久保存它管理的元数据对象。
2.1.3 采集/导出(Ingest/Export)：采集组件允许将元数据添加到Atlas。同样，“导出”组件将Atlas检测到的元数据更改公开为事件。

2.2 Integration层

在Atlas中，用户可以使用以下的两种方式管理元数据:
2.2.1 API: Atlas的所有功能都通过REST API向最终用户暴露，该API允许创建，更新和删除类型和实体。它也是查询和发现Atlas管理的类型和实体的主要机制。
2.2.2 Messaging: 除了API之外，用户还可以选择使用基于Kafka的消息传递接口与Atlas集成。

2.3 Metadata sources层

使用HDFS进行存储，使用MapReduce进行计算。
目前，Atlas支持从以下来源提取和管理元数据：HBase 、Hive、Sqoop、Storm、Kafka

2.4 Applications层

Atlas管理的元数据被各种应用程序使用，以满足许多治理需求。
2.4.1 Atlas Admin UI: 该组件是一个基于Web的应用程序，允许数据管理员和科学家发现和注释元数据。这里最重要的是搜索界面和类似SQL的查询语言，可用于查询Atlas管理的元数据类型和对象。
2.4.2 Ranger Tag Based Policies:权限管理模块

二、下载

1．Atlas官网地址

https://atlas.apache.org/

2．下载地址

https://www.apache.org/dyn/closer.cgi/atlas/0.8.4/apache-atlas-0.8.4-sources.tar.gz
Solr下载： http://archive.apache.org/dist/lucene/solr/5.2.1/solr-5.2.1.tgz

三、安装

1.安装环境准备

1.1安装Maven

（1）解压apache-maven-3.6.1-bin.tar.gz
[[email protected] soft]$ tar -zxvf apache-maven-3.6.1-bin.tar.gz -C /opt/
（2）修改apache-maven-3.6.1的名称为maven
[[email protected] opt]$ mv apache-maven-3.6.1/ maven
（3）配置Maven环境变量
[[email protected] opt]$ vim /etc/profile
#MAVEN_HOME
export MAVEN_HOME=/opt/module/maven
export PATH=$PATH:$MAVEN_HOME/bin
（4）测试安装结果
[[email protected] opt]$ source /etc/profile
[[email protected] opt]$ mvn -v
（5）修改setting.xml，指定为阿里云
[[email protected] maven]$ cd conf
[[email protected] maven]$ vim settings.xml

nexus-aliyun central Nexus aliyun http://maven.aliyun.com/nexus/content/groups/public ### 1.2安装Solr集群（只装了单节点） （1）解压solr-5.2.1.tgz [[email protected] soft]$ tar -zxvf solr-5.2.1.tgz -C /opt/ （2）修改solr-5.2.1的名称为solr [[email protected] opt]$ mv solr-5.2.1/ solr （3）进入solr/bin目录，修改solr.in.sh文件（如果是solr集群模式，分发solr目录到其他节点，修改SOLR_HOST为当节点） [[email protected] solr]$ vim bin/solr.in.sh #添加下列指令 ZK_HOST="bigdata3.jms.com:2181,bigdata2.jms.com:2181,bigdata1.jms.com:2181" SOLR_HOST="bigdata3.jms.com" Sets the port Solr binds to, default is 8983 #可修改端口号 SOLR_PORT=8983 （4）启动solr(先启动Zookeeper服务)，cloud模式。（如果是solr集群模式，都可启动并访问） [[email protected] solr]$ bin/solr start -c -z bigdata3.jms.com:2181,bigdata2.jms.com:2181,bigdata1.jms.com:2181 -p 8983 （5）Web访问8983端口 http://bigdata3.jms.com:8983/solr/#/

提示：UI界面出现Cloud菜单栏时，solr的Cloud模式才算部署成功。

1.3其他环境要求

JDK8、稳定运行的Hadoop集群、Zookeeper集群、Hbase集群（要求1.x）Hive数据仓库、Kafka集群、Solr集群（5.2.1）

2.安装Atlas

Atlas对Hadoop、Solr、Kafka、Hbase等的版本都有要求，hdp集群的版本都较低，故折中选择Atlas0.84
2.1 编译Atlas源码包
（1）解压apache-atlas-0.8.4-sources.tar.gz
[[email protected] soft]$ tar -zxvf apache-atlas-0.8.4-sources.tar.gz -C /opt/module/
（2）修改apache-atlas-sources-0.8.4的名称为atlas
[[email protected] opt]$ mv apache-atlas-sources-0.8.4/ atlas
（3）构建Atlas
[[email protected] atlas]$ export MAVEN_OPTS="-Xms2g -Xmx2g"
[[email protected] atlas]$ mvn clean -DskipTests install#一定要在$atla{s}_{h}ome执行提示：需翻墙，网络要求很高，尝试多次未果，下载网上开源编译好的bin包2.2安装Atlas编译包（1）解压apache-atlas-0.8.4-bin.tar.gz[root@bigdata3soft]$ tar -zxvf apache-atlas-0.8.4-bin.tar.gz -C /opt/
（2）修改apache-atlas-0.8.4的名称为atlas
[[email protected] opt]$ mv apache-atlas-0.8.4/ atlas

3.集成外部Hbase

（1）进入/opt/atlas/conf/目录，修改配置文件
[[email protected] conf]$ vim atlas-application.properties
#修改atlas存储数据主机(hbase对应zk的主机名)
atlas.graph.storage.hostname=bigdata3.jms.com,bigdata2.jms.com,bigdata1.jms.com
（2）进入/opt/atlas/conf/hbase路径，添加Hbase集群的配置文件到 $Atla{s}_{H}ome[root@bigdata3hbase]$ ln -s /usr/hdp/2.6.5.0-292/hbase/conf/ /opt/atlas/conf/hbase/
（3）在/opt/atlas/conf/atlas-env.sh中添加HBASE_CONF_DIR
[[email protected] conf]$ vim atlas-env.sh
#添加HBase配置文件路径
export HBASE_CONF_DIR=/opt/atlas/conf/hbase/conf

4.集成外部Solr

（1）进入/opt/module/atlas/conf目录，修改配置文件
[[email protected] conf]$ vim atlas-application.properties
修改如下配置
atlas.graph.index.search.solr.zookeeper-url=bigdata3.jms.com:2181,bigdata2.jms.com:2181,bigdata1.jms.com:2181
（2）将Atlas自带的Solr文件夹拷贝到外部Solr集群的节点上。
[[email protected] conf]$ cp -r /opt/atlas/conf/solr /opt/solr/
（3）进入到/opt/module/solr路径，修改拷贝过来的配置文件名称为atlas_conf
[[email protected] solr]$ mv solr atlas_conf
（4）在Cloud模式下，启动Solr（需要提前启动Zookeeper集群），并创建collection
[[email protected] solr]$ bin/solr create -c vertex_index -d /opt/solr/atlas_conf -shards 3 -replicationFactor 2
[[email protected] solr]$ bin/solr create -c edge_index -d /opt/solr/atlas_conf -shards 3 -replicationFactor 2
[[email protected] solr]$ bin/solr create -c fulltext_index -d /opt/solr/atlas_conf -shards 3 -replicationFactor 2
-shards 3：表示该集合分片数为3
-replicationFactor 2：表示每个分片数都有2个备份
vertex_index、edge_index、fulltext_index：表示集合名称
注意：如果需要删除vertex_index、edge_index、fulltext_index等collection可以执行如下命令。
[[email protected] solr]$ bin/solr delete -c ${collection_name}
（5）验证创建collection成功
登录solr web控制台：http://bigdata3.jms.com:8983/solr/#/~cloud 看到如下图显示：

5.集成Hive

（1）进入/opt/atlas/conf/目录，修改配置文件

[[email protected] conf]$ vim atlas-application.properties
######### Hive Hook Configs #######
atlas.hook.hive.synchronous=false
atlas.hook.hive.numRetries=3
atlas.hook.hive.queueSize=10000
atlas.cluster.name=yl_bigdata

（2）将atlas-application.properties配置文件加入到atlas-plugin-classloader-1.0.0.jar中

[[email protected] hive]$ zip -u /opt/atlas/hook/hive/atlas-plugin-classloader-0.8.4.jar /opt/atlas/conf/atlas-application.properties
[[email protected] hive]$ cp /opt/atlas/conf/atlas-application.properties /usr/hdp/2.6.5.0-292/hive/conf/

（3）hdp集群上更改hive-site.xml文件，设置Atlas hook

hive.exec.post.hooks: org.apache.atlas.hive.hook.HiveHook (提示：该属性已有一个变量，在后面添加即可)

6.集成Kafka

（1）进入/opt/atlas/conf/目录，修改配置文件atlas-application.properties

[[email protected] conf]$ vim atlas-application.properties
######### Notification Configs #########
atlas.notification.embedded=false
atlas.kafka.zookeeper.connect=bigdata3.jms.com:2181,bigdata2.jms.com:2181,bigdata1.jms.com:2181
atlas.kafka.bootstrap.servers=bigdata5.jms.com:6667,bigdata6.jms.com:6667,bigdata4.jms.com:6667（提示：hdp集群kafka默认端口是6667）
atlas.kafka.zookeeper.session.timeout.ms=4000
atlas.kafka.zookeeper.connection.timeout.ms=2000
atlas.kafka.enable.auto.commit=true
atlas.notification.create.topics=true
atlas.notification.topics=ATLAS_HOOK,ATLAS_ENTITIES

（2）创建Topic（可以不创建，启动Atlas会自动创建）

[[email protected] kafka]$ bin/kafka-topics.sh --zookeeper bigdata3.jms.com:2181,bigdata2.jms.com:2181,bigdata1.jms.com:2181
–create --replication-factor 3 --partitions 3 --topic ATLAS_HOOK
[[email protected] kafka]$ bin/kafka-topics.sh --zookeeper bigdata3.jms.com:2181,bigdata2.jms.com:2181,bigdata1.jms.com:2181
–create --replication-factor 3 --partitions 3 --topic ATLAS_ENTITIES

7.其他配置

atlas-application.properties 其他配置
######### Server port configuration #########
atlas.client.readTimeoutMSecs=60000
atlas.client.connectTimeoutMSecs=60000
######### Security Properties #########
SSL config
atlas.enableTLS=false
######### Server Properties #########
atlas.rest.address=http://bigdata3.jms.com:21000
If enabled and set to true, this will run setup steps when the server starts
atlas.server.run.setup.on.start=false
######### Entity Audit Configs #########
atlas.audit.hbase.tablename=apache_atlas_entity_audit
atlas.audit.zookeeper.session.timeout.ms=1000
atlas.audit.hbase.zookeeper.quorum=bigdata3.jms.com:2181,bigdata2.jms.com:2181,bigdata1.jms.com:2181

8.启动Atlas服务

[[email protected] atlas]$ bin/atlas_start.py
提示：错误信息查看路径：/opt/module/atlas/logs/*.out和application.log
访问地址：http://bigdata3.jms.com:21000
注意：等待时间大概2分钟。
账户：admin
密码：admin

9.将Hive元数据导入Atlas

（1）在/opt/atlas/路径，将Hive元数据导入到Atlas
[[email protected] atlas]$ bin/import-hive.sh
输入用户名：admin；输入密码：admin
（2）导入不成功可参考/opt/atlas/logs/import-hive.log
（3）导入后hive需要执行insert (select)等操作，并且有数据改变才能显示表之间的血缘关系，否则在安装Atlas之前建的库表只有建表的血缘显示。

四、使用

1.界面查看
1.1 访问http://jms.com:21000端口号，进行登录账号密码默认都为admin，登录成功页面如下：

1.2 查询Hive库

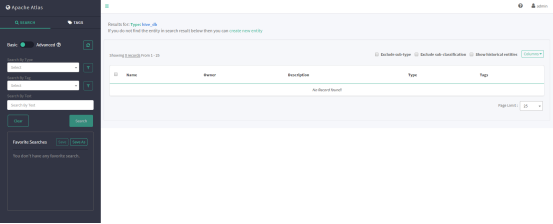

1.2.1 选择hive_db，Search

1.2.2 点击dwb库，查看库信息

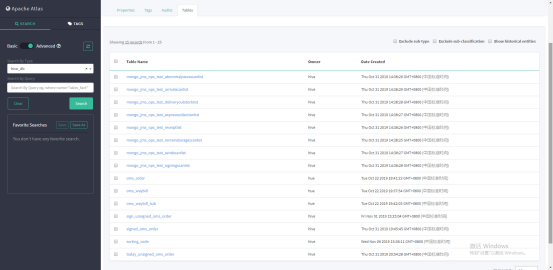

1.2.3 点击Tables，查看表信息

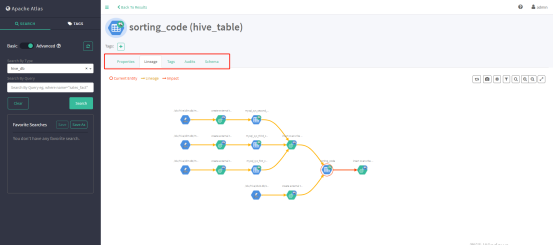

1.2.4 进入任意表，Properties可看基本信息，Lineage可看表间的血缘关系，Tags可看标签，也可添加标签，Audits可看表修改更新详情，Schema可看字段详情

五、问题解决方案

1.Atlas UI页面出现503错误

1.1首先先排查是否是solr集群是否正常运行，查看solr页面cloud模式是否有vertex_index、edge_index、fulltext_index三个collection

1.2如果不是solr的问题，查看/opt/module/atlas/logs/*.out和log日志，发现是Hbase的问题

1.2.1首先检查Hbase是否正常运行，然后检查Hbase是否有Atlas的信息表，可在Hbase的节点上执行hbase shell，然后list查看

1.2.2因Atlas和Hbase的节点不同，查看atlas-env.sh的HBASE_CONF_DIR指向目录下的文件是否跟Hbase与zk对应的节点相同，最好拷贝一份到Atlas相同节点上

2.导入不成功，查看日志import-hive.log

2.1找不到TaskAttemptContext类

2.1.1缺少hadoop-mapreduce-client-core-2.7.3 jar包，去maven仓库下载对应hadoop版本的jar包放到/opt/atlas/hook/hive/atlas-hive-plugin-impl目录下

2.2导入表失败，读取时间超时(org.apache.atlas.hook.AtlasHookException: HiveMetaStoreBridge.registerTable() failed.)

2.2.1Kafka的问题，hdp的默认端口是6667，在atlas-application.properties修改，首先删除kafka的对应的Topic（ATLAS_HOOK,ATLAS_ENTITIES），修改后重启Atlas服务。

3.ZookeeperException

想要solr重建索引，删除collection后，重建不成功，报找不到索引错误
Could not find configName for collection vertex_index found:[]

3.1 Zookeeper内索引不存在, 在另一个zookeeper集群（测试）安装solr，atlas后确认zookeeper内新增的索引文件，删掉新增的索引文件，重装solr，新建collection。
