硬件设计

（末尾附文件）

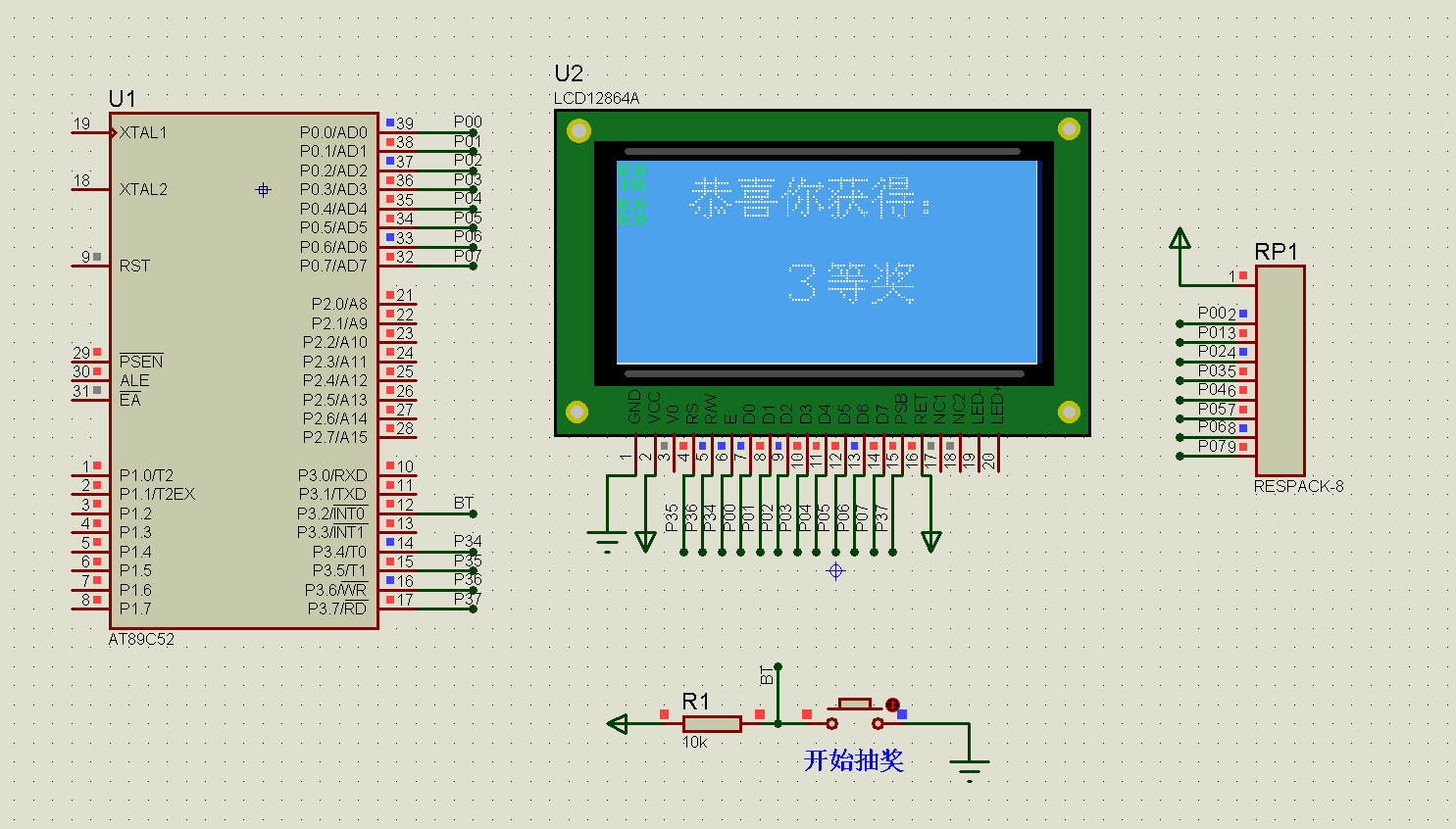

仿真图：
基于C51处理器，显示器基于LCD12864，通过一个按键开始抽奖，随机抽奖有谢谢参与 三等奖 二等奖 一等奖 特等奖

代码设计

/*******************************************************************/
/*  LCD型号：TS12864A-3（带汉字库）或兼容型号    控制器ST7920      */
/*  MCU:STC89S52 ,晶体频率：11.0592MHz                             */
/*******************************************************************/

#include <reg51.h>
#include <intrins.h>
#include<ctype.h>
#include<stdlib.h>
#include<stdio.h>
#include<string.h>
#define delayNOP(); {_nop_();_nop_();_nop_();_nop_();};	   //延时4us
#define uchar unsigned char
#define uint  unsigned int
/*12864端口定义*/
#define LCD_data  P0             //数据口
sbit LCD_RS  =  P3^5;            //寄存器选择输入
sbit LCD_RW  =  P3^6;            //液晶读/写控制
sbit LCD_EN  =  P3^4;            //液晶使能控制
sbit LCD_PSB =  P3^7;            //串/并方式控制
uint t=0;
uchar num=0;
uchar t_flag=0;
uchar a_flag=0;
uchar end_flag=0;
uchar code dis[][17]={"祝你好运！","开始抽奖","恭喜你获得："};
uchar code award[][17]={"特等奖","１等奖","２等奖","３等奖","谢谢参与"};
uchar code time[][17]={"３","２","１"};
void delay(int ms)	 // 毫秒延时函数
{
    while(ms--)
	{
      uchar i;
	  for(i=0;i<250;i++)
	   {
	    _nop_();	//空操作，耗时1个指令周期，晶振12MHz时，耗时1us
		_nop_();
		_nop_();
		_nop_();
	   }
	}
}
/*******************************************************************/
/*检查LCD忙状态                                                    */
/*lcd_busy为1时，忙，等待。lcd-busy为0时,闲，可写指令与数据。      */
/*******************************************************************/
bit lcd_busy()
 {
    bit result;
    LCD_RS = 0;
    LCD_RW = 1;
    LCD_EN = 1;
    delayNOP();	 //延时4us
    result = (bit)(P0&0x80);
    LCD_EN = 0;
    return(result);
 }
/*******************************************************************/
/*写指令数据到LCD                                                  */
/*RS=L，RW=L，E=高脉冲，D0-D7=指令码。                             */
/*******************************************************************/
void lcd_wcmd(uchar cmd)
{
   while(lcd_busy());
    LCD_RS = 0;
    LCD_RW = 0;
    LCD_EN = 0;
    _nop_();
    _nop_();
    P0 = cmd;
    delayNOP();
    LCD_EN = 1;
    delayNOP();
    LCD_EN = 0;
}
/*******************************************************************/
/*写显示数据到LCD                                                  */
/*RS=H，RW=L，E=高脉冲，D0-D7=数据。                               */
/*******************************************************************/
void lcd_wdat(uchar dat)
{
   while(lcd_busy());
    LCD_RS = 1;
    LCD_RW = 0;
    LCD_EN = 0;
    P0 = dat;
    delayNOP();
    LCD_EN = 1;
    delayNOP();
    LCD_EN = 0;
}
//写字符串
void lcd_wstr(uchar* dat)
{
	uchar i=0;
    while(dat[i] != '\0'&&i<16)
    {                         //显示字符
      lcd_wdat(dat[i]);
      i++;
    }
}
/*******************************************************************/
/*  LCD初始化设定                                                  */
/*******************************************************************/
void lcd_init()
{

    LCD_PSB = 1;         //并口方式

//  lcd_wcmd(0x34);      //扩充指令操作
//  delay(5);
    lcd_wcmd(0x30);      //基本指令操作
    delay(5);
    lcd_wcmd(0x0C);      //显示开，关光标
    delay(5);
    lcd_wcmd(0x01);      //清除LCD的显示内容
    delay(5);
}
/*********************************************************/
/* 设定显示位置                                          */
/*********************************************************/
void lcd_pos(uchar X,uchar Y)
{
   uchar  pos;
   if (X==0)
     {X=0x80;}
   else if (X==1)
     {X=0x90;}
   else if (X==2)
     {X=0x88;}
   else if (X==3)
     {X=0x98;}
   pos = X+Y ;
   lcd_wcmd(pos);     //显示地址
}
//中断初始化
void interrupt_init()
{
	EA=1;/*开全局中断*/
	EX0=1;/*允许INT0中断*/
	IT0=1;/*设置外部中断触发方式：下降沿触发*/
	TMOD=0x11;
	ET0=1;
	ET1=1;
	TR0=0;
	TR1=0;
	TH0=15535/256; //计时50ms
	TL0=15535%256;
	TH1=55535/256; //计时10ms
	TL1=55535%256;
}
/*********************************************************/
/* 主程序           									 */
/*********************************************************/
void  main()
 {
 	uchar str[17]="　　　　　　　　";
 	interrupt_init();
    delay(10);                 //延时
    lcd_init();                //初始化LCD
  	lcd_pos(1,4-strlen(dis[0])/4);            //设置显示位置为第二行的第1个字符
    lcd_wstr(dis[0]);      //显示字符

	while(1)
	{

		delay(50);
		if(t_flag==1)
		{
			t_flag=0;
			lcd_pos(2,0);
			lcd_wstr(str);
			delay(5);
			lcd_pos(2,4-strlen(time[num])/4);
			lcd_wstr(time[num]);
		}
    	else if(a_flag==1)
		{
			a_flag=0;
			lcd_wcmd(0x01);
			lcd_pos(2,4-strlen(award[num])/4);
			lcd_wstr(award[num]);
			if(end_flag==1)
			{
				end_flag=0;
				lcd_pos(0,4-strlen(dis[2])/4);
				lcd_wstr(dis[2]);
			}
		}
		delay(10);
	}
}

.

文件仅供参考

链接：https://pan.baidu.com/s/19En1NJREX5SyZ00IHkzvAg
提取码：7tff

.
