几张图理解移动IPv6的全貌和细节_dog250的博客-程序员秘密

我怎么觉得我在描述IPv6移动性的时候这么费劲呢，洋洋洒洒几大篇，竟然还是没有囊括移动IPv6的所有，比如说，我总是试图避开复杂的XFRM…这并不完美！

并不甘心，所以我要找找看看有没有什么现成的东西。哈哈，终于被我找到了：
https://wiki.aalto.fi/download/attachments/70790972/presentation.pdf?version=1&modificationDate=1355489310000&api=v2

这个ppt讲的非常不错，比我讲的好太多，所以，我就截取这个ppt里面的好图几幅吧。

我把移动IPv6的描述分成三大块：

总体的描述
Linux内核的实现
封包

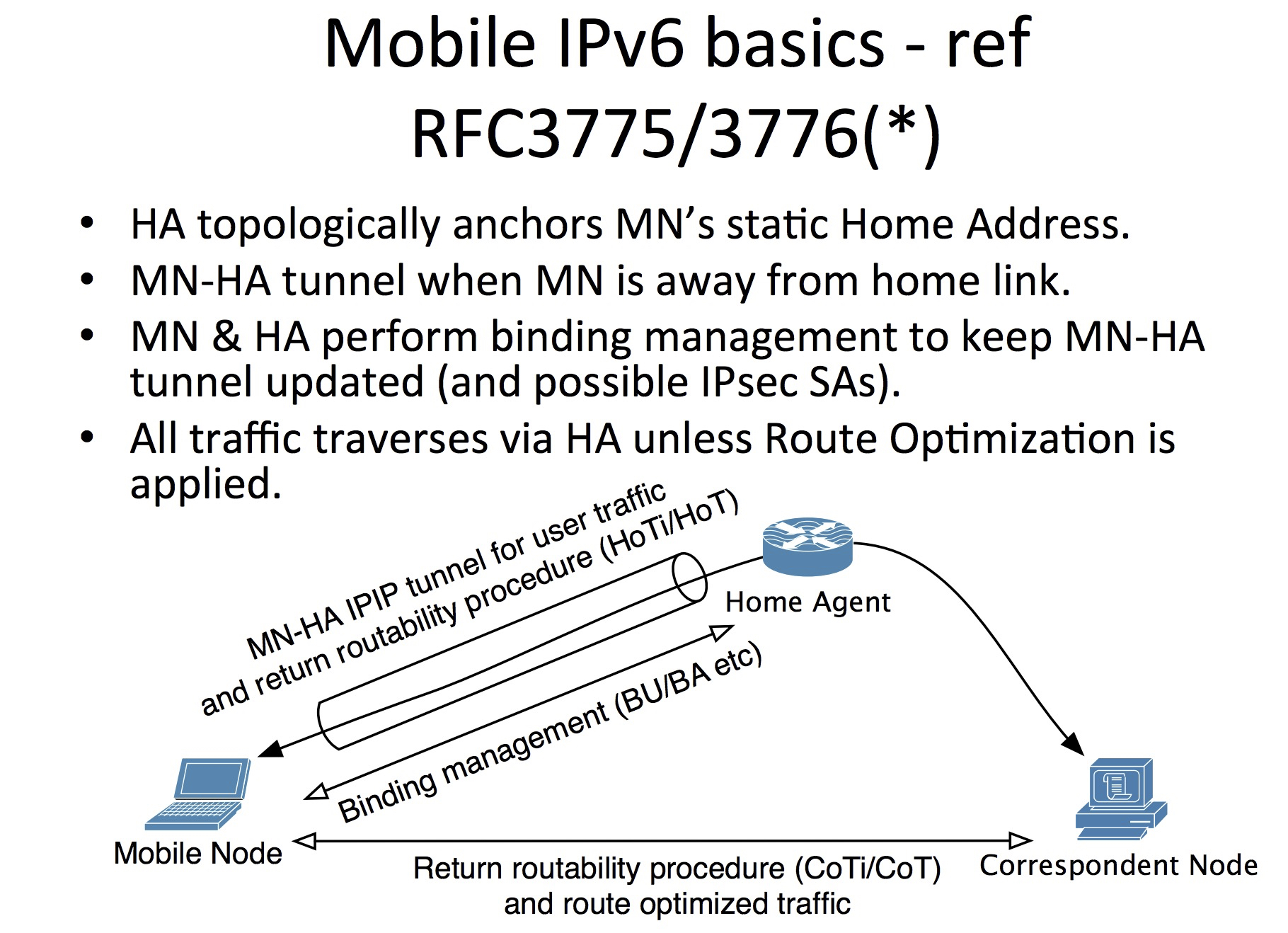

我们一个一个来读图，首先看一个总体概览：
在这里插入图片描述
这里涉及到了三类通信，分别是：

home agent和移动节点之间
移动节点和远程节点之间
远程节点和home agent之间

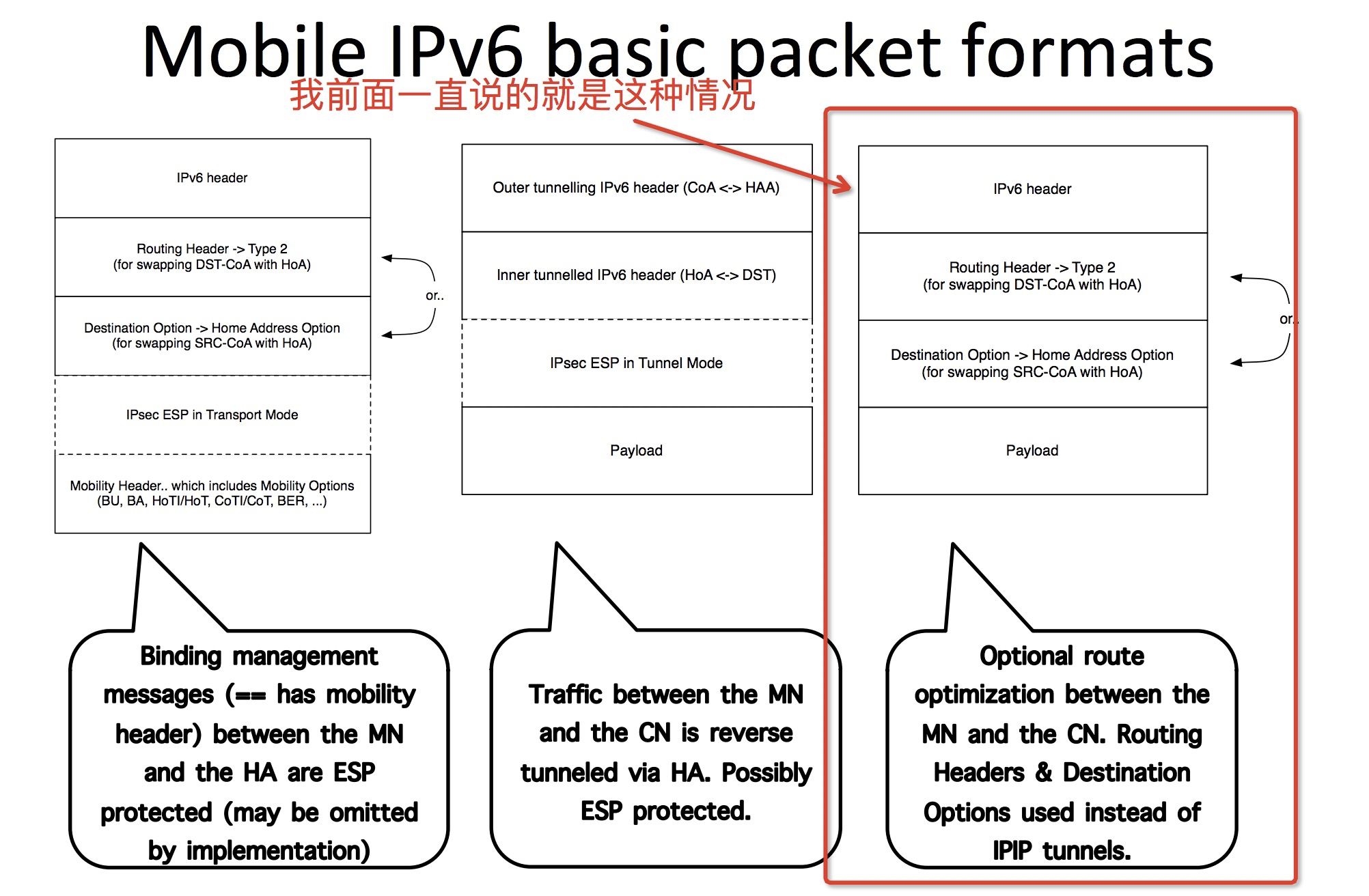

图示说明：
在这里插入图片描述
以上基本就描述了移动IPv6的全貌。

接下来我们看一下Linux内核的实现。

我一直试图避开的xfrm，这次避不开了。我之所以要避开它是因为我发现我没有办法用简单的语言来描述它，这可能是因为我自己对此并不精通所导致。但是无论如何，我也不想在写一篇关于IPv6的Howto时，让xfrm喧宾夺了主。

我们来看一下这篇ppt的作者是如何描述xfrm的：
在这里插入图片描述

哈哈，就这么简单。这让我想起了以前玩Freeswan的时候，那时要是有这个ppt该有多好啊。

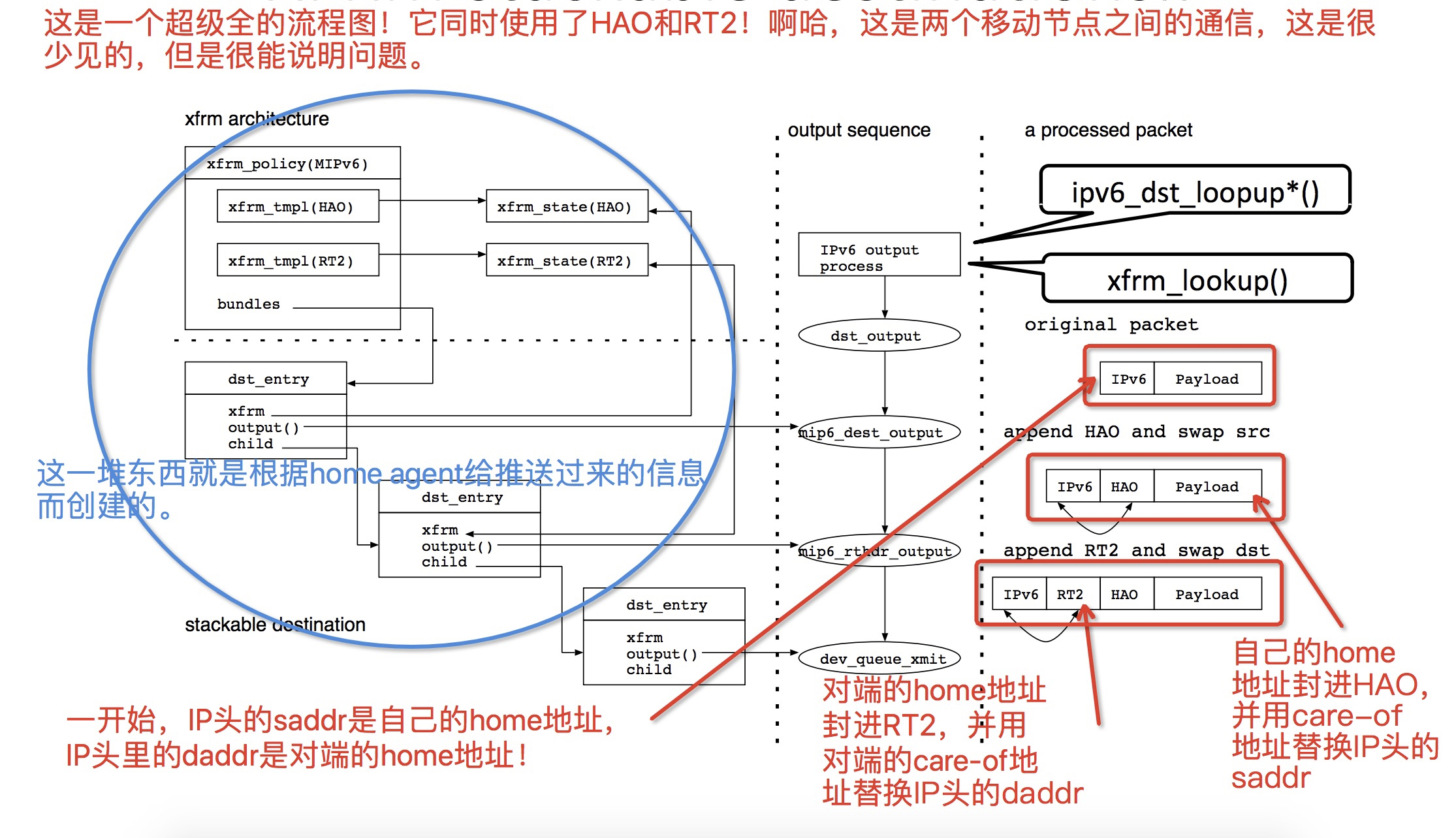

进入正题，先看一下发送的流程：
在这里插入图片描述

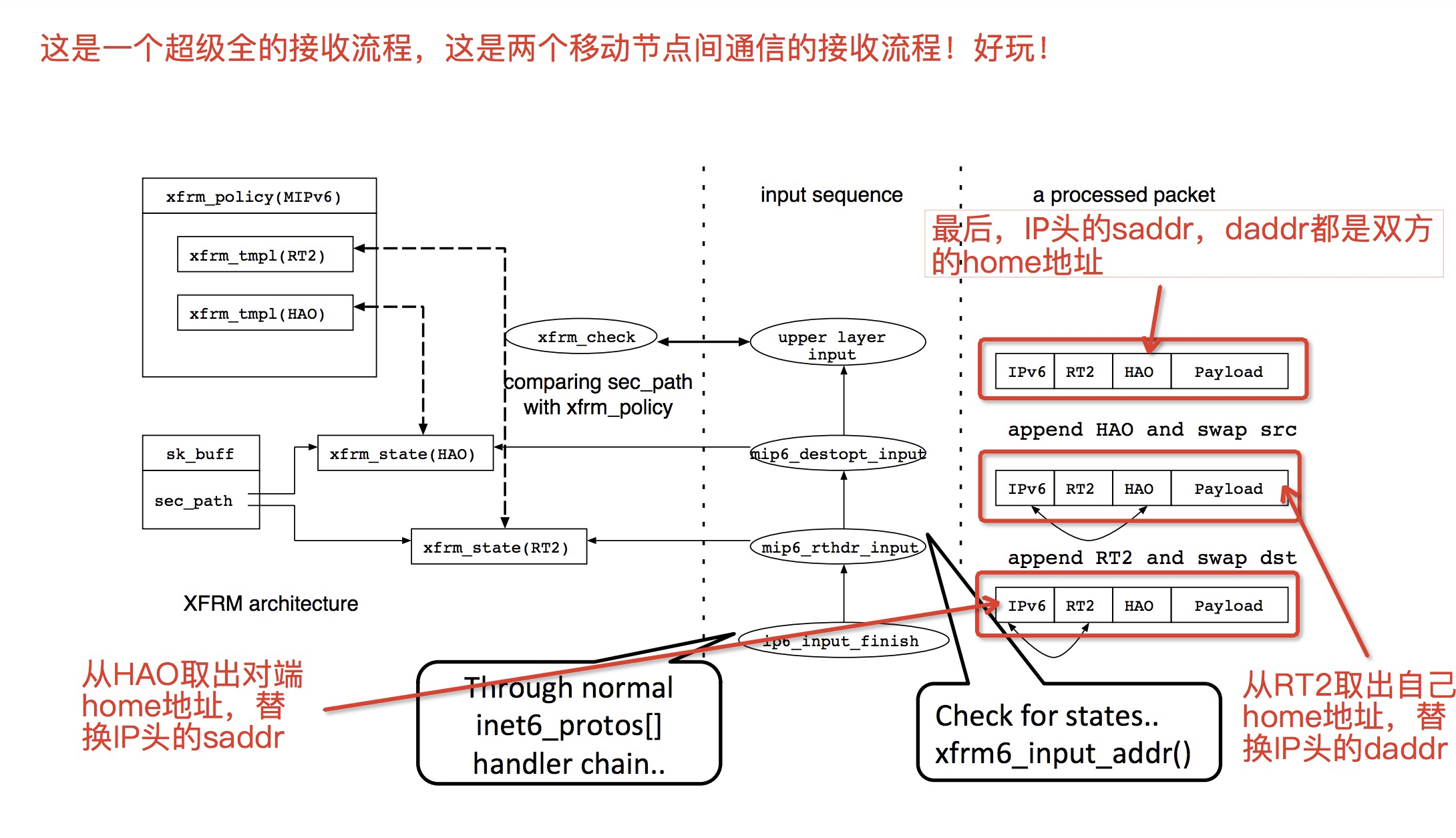

然后紧接着就是接收流程了：

以上两幅图解释了Linux内核的实现，非常完美！理解了Linux的实现，相信就不需要再去看别的系统的实现了，实现并不是重要的，实现只是让你理解流程，理解它为什么会这样，看一个即可。

剩下的就是封包了，这个非常简单。

对于移动IPv6而言，存在两类流程两类封包：

控制报文流程和封包
数据报文流程和封包

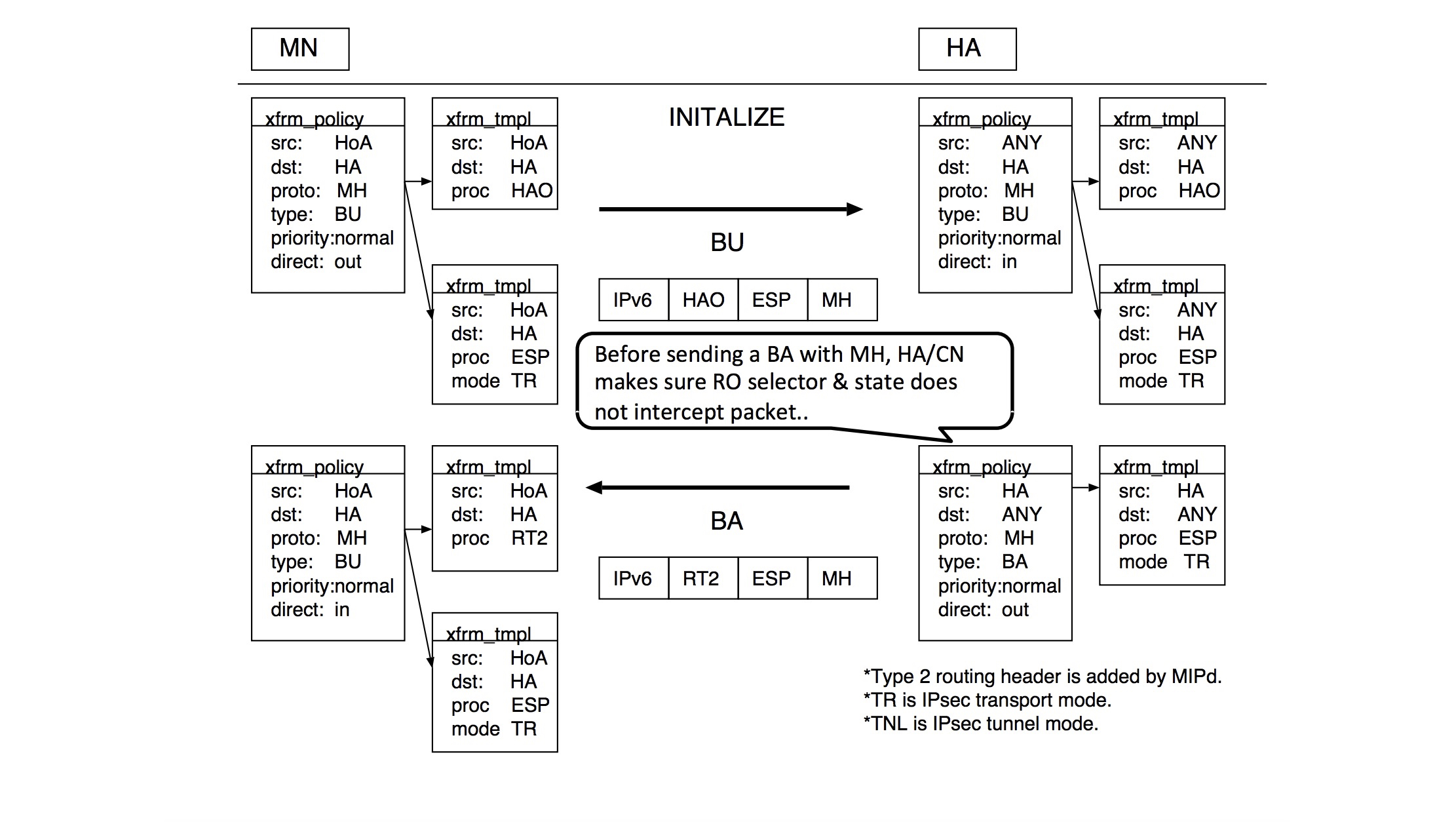

先看hone agent和移动节点间的控制报文封包：
在这里插入图片描述
这类控制报文封包用于home agent指导移动节点创建xfrm策略，配置和管理home地址和care-of地址。

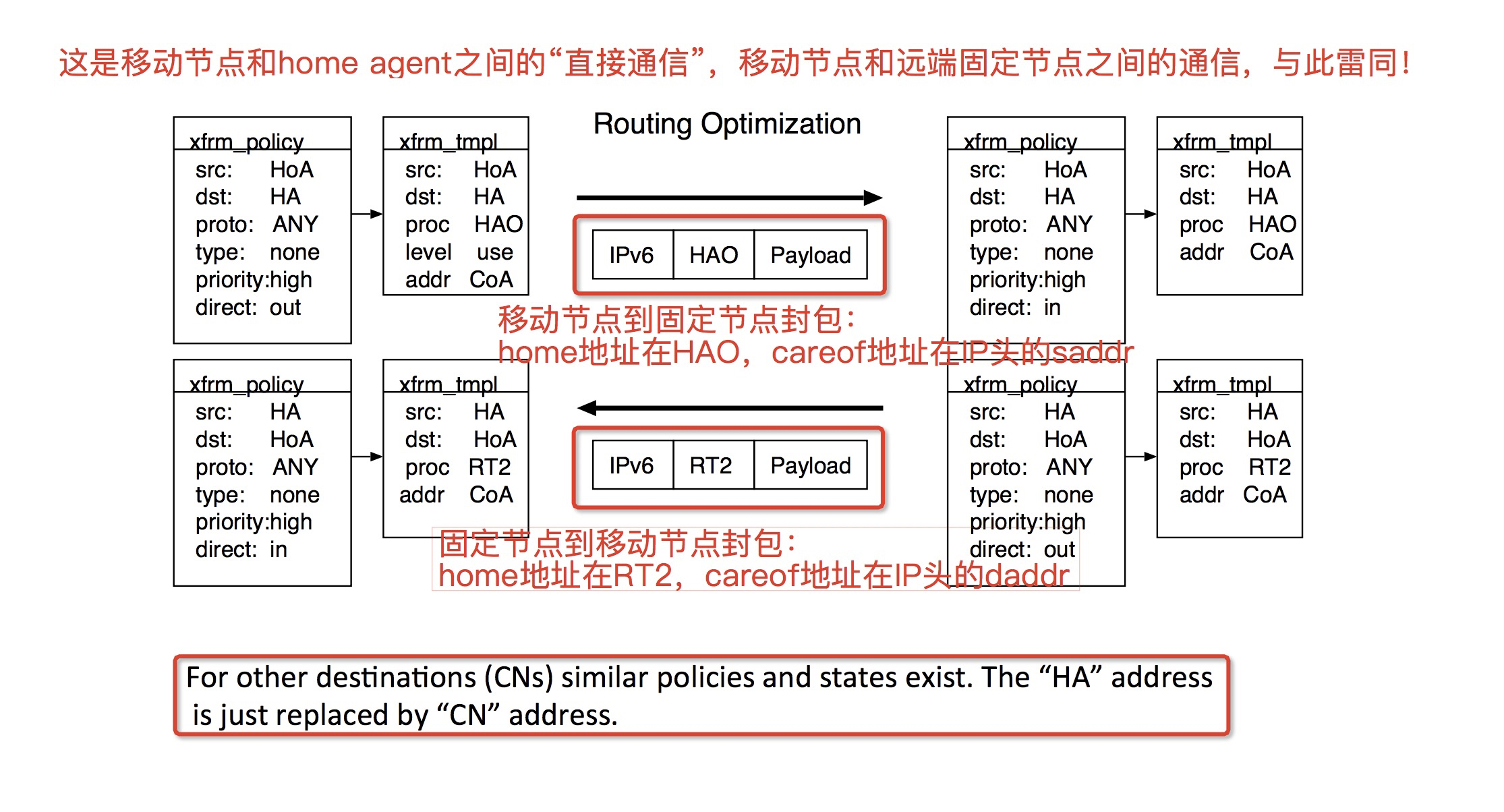

再看移动节点和固定节点之间的数据报文封包：
在这里插入图片描述

好了，我上万字都没有讲清楚的东西，被这个ppt里面的几张图给解释清楚了。

浙江温州皮鞋湿，下雨进水不会胖。
