Slate概述:

虚幻4有自己的UI框架Slate。引擎的编辑器也是用它写的。当然Slate也可以用来写游戏UI。作为美术我觉得有必要具备写UI的能力,这样就可以顺畅地开发工具和游戏UI效果了,比如要制作3D UI,UI上各种闪动的效果,都需要对UI有全面掌握。

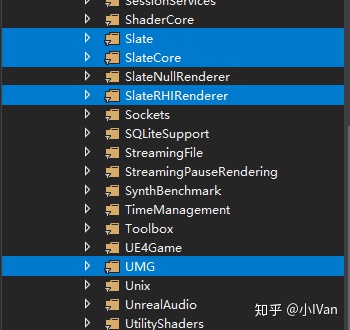

首先先把目光投向下图四个模块


这四个模块分别是Slate,SlateCore,SlateRHIRenderer,UMG。Slate和SlateCore共同构筑了逻辑层部分,SlateRHIRenderer则是渲染部分。UMG是在Slate和SlateCore上面的封装层,方便客户端调用,这也是为啥可以不费吹灰之力就能在unreal中用UserWidget开发一套UI的原因。在Unreal中UI就是铺在屏幕表面的面片,也是走顶点像素着色器,甚至还有后期,这和Unreal的SceneRendering的架构差不多。都是逻辑层负责组织资源,然后通知渲染层渲染。

下面就来捋一下整个Slate的渲染 , 我使用的引擎版本是4.20

首先EnginLoop会调用FSlateApplication的DrawWindows,开始了Slate的绘制,注意这里只是逻辑层


然后在PrivateDrawWindows中会初始化一个DrawWindowArgs的东西,它由DrawBuffer和WidgetsToVisualizeUnderCursor等数据组成。在DrawBuffer中存了绘制所需的ElementList。

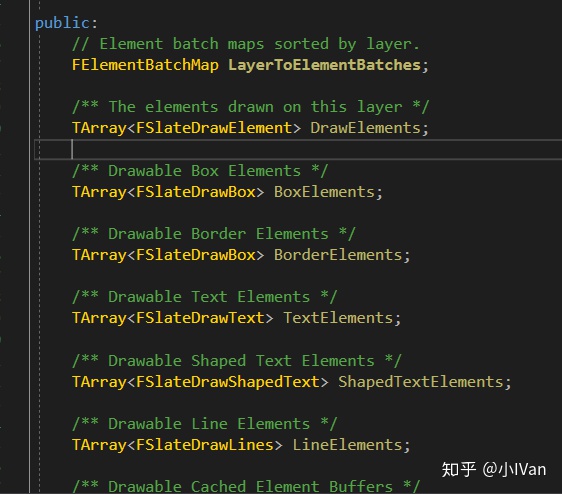

打开SlateDrawBuffer你将会看到:


在开启绘制之前,需要把UI的图元全部压入这个DrawList才行。于是下面会执行DrawWindowAndChild

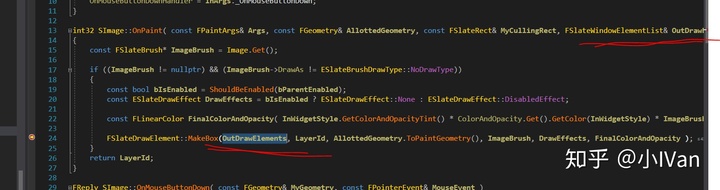

这里会层层调用,最终会调用到具体一个UI控件的OnPaint函数,这里拿SImage做例子



最终会把图元的类型加到List里。具体的顶点和index会在后面的Batcher里真正添加

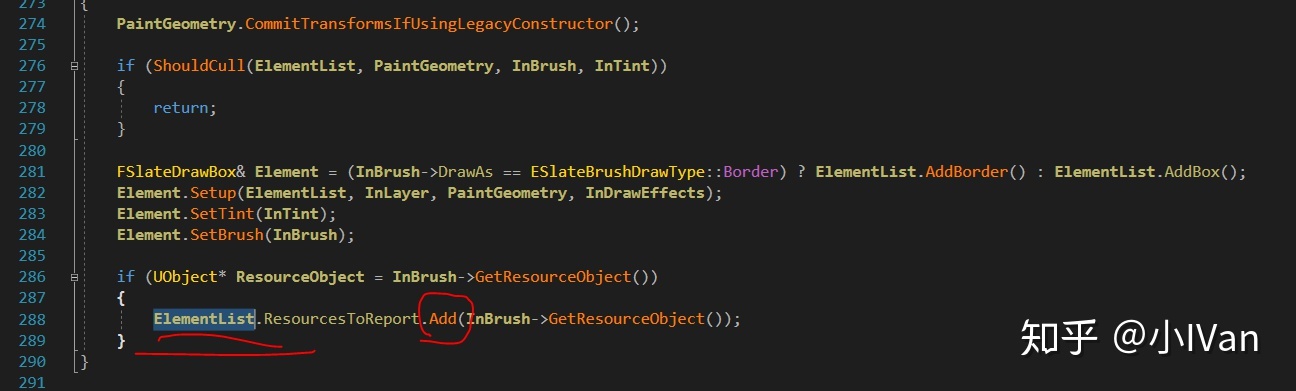

下面是Unreal在batcher中添加图元



于是这样就完成了UI数据的搜集。完成搜集之后就可以开始渲染啦,下图的标注2就是渲染部分的开始。


既然有要渲染肯定就需要渲染器啊,FSlateRenderer就是渲染Slate的基础渲染器。

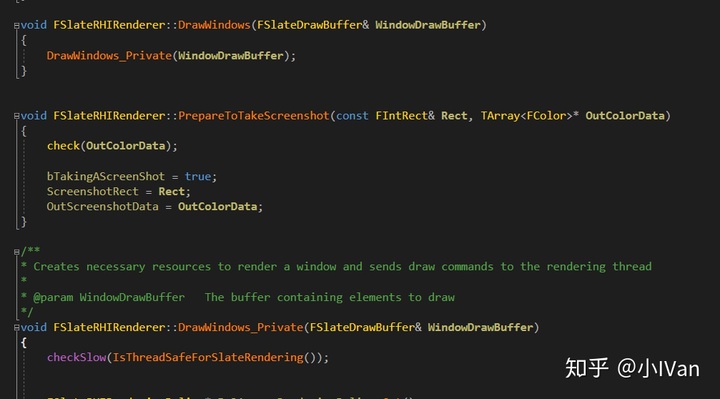

FSlateRHIRenderer是FSlateRenderer的子类,DrawWindows是Slate渲染的入口


在DrawWindow中会向渲染层发送绘制命令。


在DrawWindow_RenderThread中是使用之前准备好的DrawList来绘制。

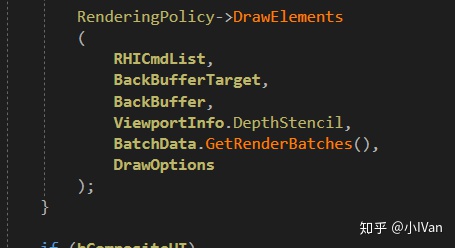

在DrawWindow_RenderThread中完成最终的绘制


在Slate流程清晰后,可以再来看看UMG,随便打开一个UMG的代码可以看到


UMG就是对Slate的一个简单封装。


于是现在一切流程清晰后,可以得到如下结论:

【1】如果想新建一个自己的UI类型,直接派生一个SWidget子类然后重载OnPaint,然后再在UMG层建一个与之对应的简单封装即可。

【2】如果想要在UI上做一些花样,比如动态UI,3D UI可以在渲染层的vertexshader或者pixleshader上做文章,可以自己给UI写一些特殊shader。

【3】想要优化UI,也是在渲染层做优化,不过unreal的UI已经自带batch,剔除等优化操作了。

Enjoy it !
