Hex文件和Bin文件的关系
背景
从学习单片机以来，在Keil下的烧写都是把.hex文件烧写到单片机内部Flash，对于.hex文件的格式和烧写流程都没有深究。直到需要了解IAP（In Application Programming，即脱离JLink等烧写器进行在线升级）的时候，才发现.hex文件不能作为被直接下载的文件格式，只能用.bin文件代替。下面简单说下这两个文件之间的关联。
Hex文件的样子
这里参考了另一篇文章的内容。

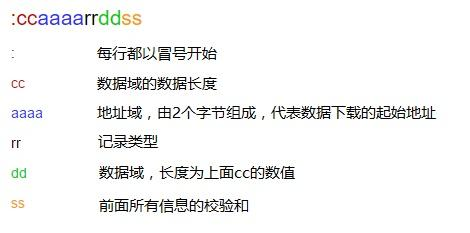

Hex文件打开后每一行称为一个“记录(record)”，每行记录按照同样的结构包含了5个域（且每行以冒号开头）：
根据以上图片知道，一个hex文件最后一行中的记录类型应该是’01’、表示文件结束。

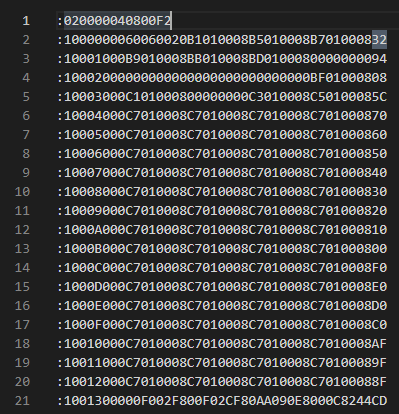

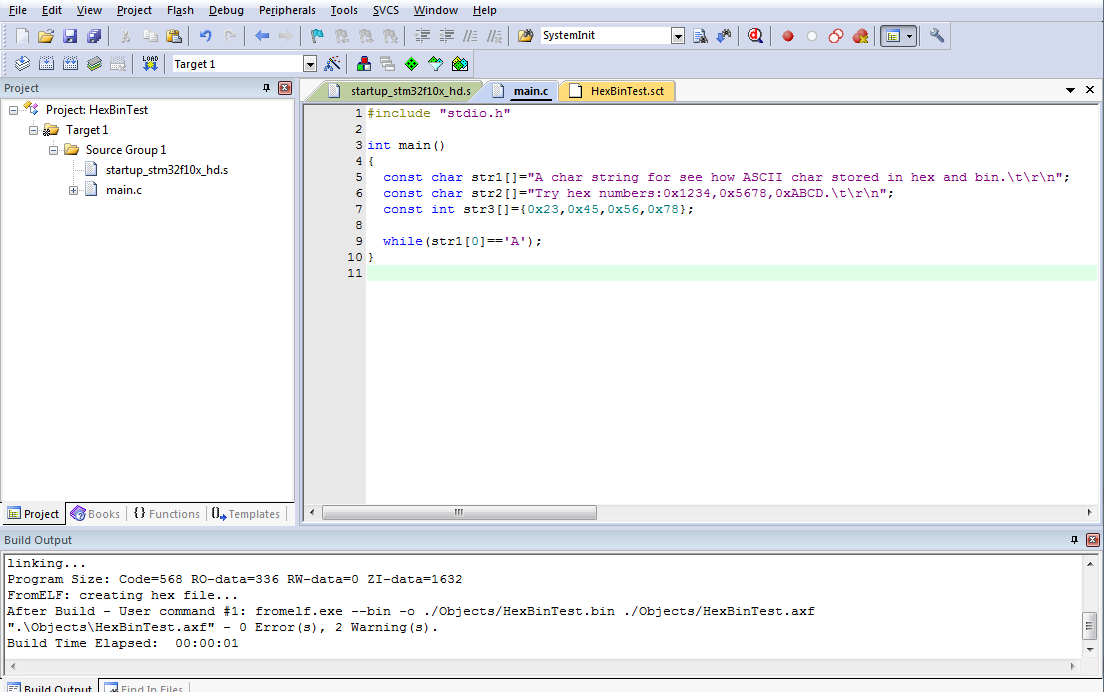

为此写了个简单的程序并用VSCode打开生成的hex：
可以看到最后一行的记录类型域是’01’、表示文件结束。
这里插一句：第一行的记录类型域是’04’，表示“扩展线性地址记录”；倒数第二行的’05’表示“线性地址开始记录”，现在还不懂是什么意思…
Bin文件的样子
bin文件是最干净、没有地址信息等额外信息的文件，直接就是可以跑在单片机中机器码（包括程序和数据）。从下面可以看到C源码中**“A char string for see how ASCII char stored in hex and bin”**和另外的字符串被直接放在bin文件的最后（左边白色是bin文件的数据、右边是部分对应的ASCII码，其中控制字符和非ASCII码都显示为"."）：
两个文件大小对比
这个简单的程序生成的hex比bin大一倍多（3KB vs 1KB）。
因为hex包含很多额外信息（从截图来看，一行记录最多只能包含16字节的有效数据，也就是hex文件要给bin文件中每16字节增加5字节的信息和1字节的冒号…咦？那不至于两倍多？可能还有别的占存储空间的地方？不清楚…）。

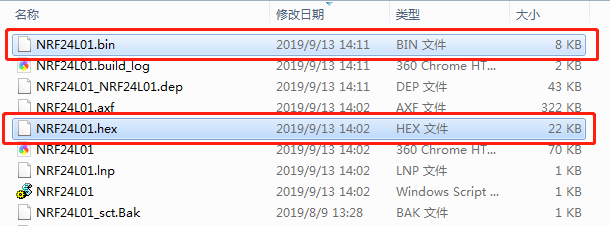

编译另外一个程序得到的结果也是如此(22KB vs 8KB)：
对于hex比bin大很多的原因，这篇文章提到（但这个理解是错误的！）：

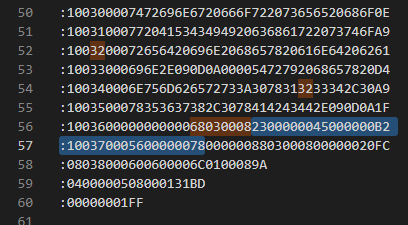

该作者的意思是“hex文件把C源码中的每个十六进制数的都当做字符串来处理”——但实际并不是如此，下图可以看出我C源码中的int数组，每个int元素都直接存进了hex文件，它们并没有转化为这些数字对应的ASCII码（如’23’对应的ASCII码应该是’32 33’）：
什么时候用hex什么时候用bin呢？
还是引用这里的描述
Hex文件和Bin文件的存在价值：
从上面的介绍中，我们发现Hex文件中每行的内容，就像我们发送串口数据的数据帧，并且最后一行还指示出文件结束了。我们得出hex文件的两个优点：
1. 使用ASCII文本保存固件信息，方便查看一些固件内容；
2. 通过文件每行的校验和与最后一行的文件结束标志，在文件的传输与保存过程中能够发现固件是否完整。
Hex文件有更好的可读性，最重要的是hex文件能够保证固件在保存与传输时的完整性。因此hex文件更适用于保存与传输。而Bin文件是纯二进制文件，内部只包含程序编译后的机器码和变量数据。当文件损坏时，我们也无法知道文件已损坏。不过Bin文件作为固件的最终形式，在使用串口下载程序或者远程升级时，是不可替代的。
最后有一个很好的问题：既然hex和bin在内容上相差了一些额外的信息、而且bin的数据才是单片机最终可见的数据，那hex的额外信息什么时候去掉的呢？
答案是：是在使用JLink或者SWD烧录器给烧录代码时。烧录器上的程序把这些信息去除的。那么可以这样说：烧录hex文件仅在有烧录器的情况使用，否则如果是通过串口或普通的通讯接口，则只能使用bin文件。
