(一) 5G NR协议 - PDCCH_MOVE368的博客-程序员秘密

技术标签： 5g 5G NR

1、基本概念

1.1、基础知识

RE(Resource Element)：时域上一个slot，频域上一个载波;
RB(Resource Block)：在协议38.211中，定义RB为频域上连续的12个子载波，并没有对RB的时域进行定义，所以通常只将RB看作频域上的概念；
REG(Resource Element Group)：协议中REG对应时域一个OFDM符号，频域一个RB(1 REG=1 PRB)；
REG Bundle(REG 绑定)：REG绑定由多个REGs组成，绑定大小由L进行表示，该参数由RRC 中reg-bundle-size进行配置，绑定大小L为{ 1， 2， 3}，具体情况后面再进行讨论。
CCE(Control Channel Element)：CCE是构成PDCCH的基本单元，一个CCE占用6个REG，即72个子载波，其中有54个数据RE和18个DRMS RE(占比1/4)。CCE的个数称作聚合度，取值如下表：

在这里插入图片描述
PDCCH结构如下所示：

1.2、PDCCH导入

PDCCH主要承载PDSCH和PUSCH的下行控制信息DCI（Downlink Control Information），即包含一个或多个UE资源分配和其他的控制信息，固定使用QPSK进行调制。

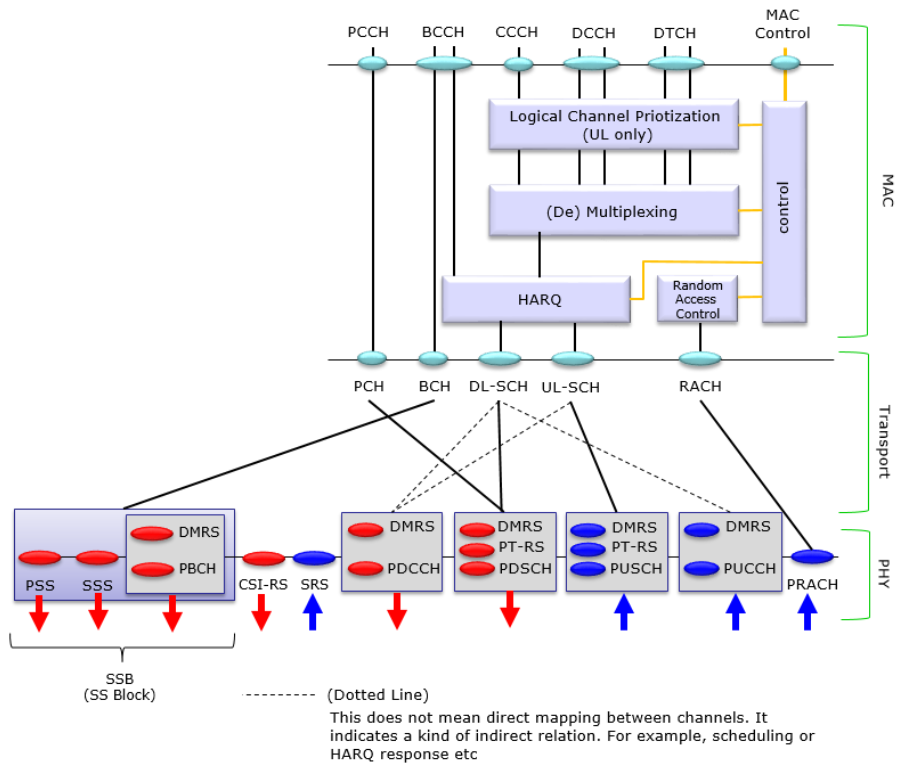

UE需要首先解调PDCCH中的DCI，然后才能够在指定的时频资源位置上解调属于UE自己的PDSCH（包括系统消息 - OSI、寻呼 - Paging、用户数据 - UserData等）。PDCCH还会包含上行授权信息（UL Grant），以指示UE上行数据传输的PUSCH信道所使用的时频资源。在5G NR中，PDCCH所处的位置示意图如下图所示：
在这里插入图片描述

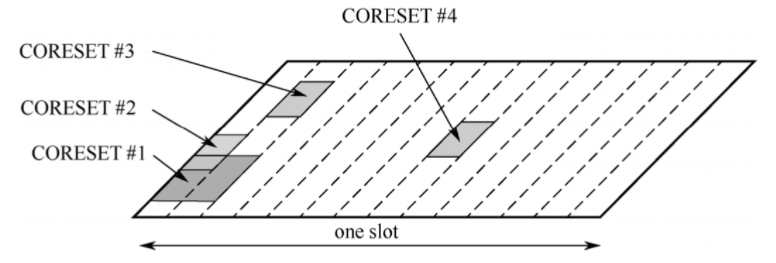

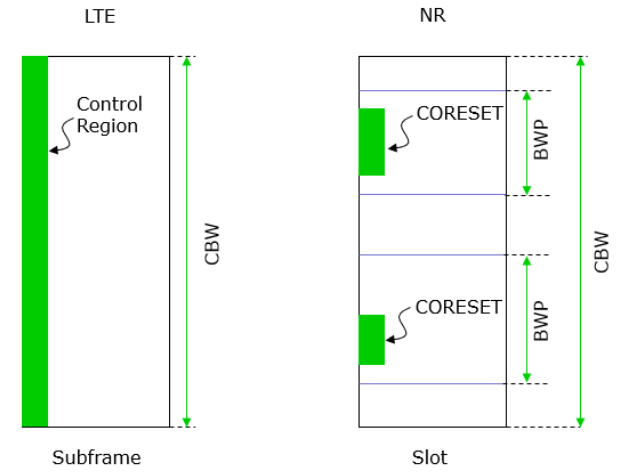

在LTE中PDCCH时域资源总是固定的，且在频域总是占据整个载波带宽。而5G NR在时域和频域上不是固定位置，通常来说，对于5G NR中PDCCH的时域资源则由Search Space（搜索空间）表示，频域资源由CORESET（控制资源集）表示。CORESET配置示意图如下，由下图看出，CORESET在时域和频域的位置可以是任意的。

因此5G NR中PDCCH的时域，频域位置更加灵活，所以引入了CORESET和SpaceSpace来分别指示时域和频域资源。

在这里插入图片描述

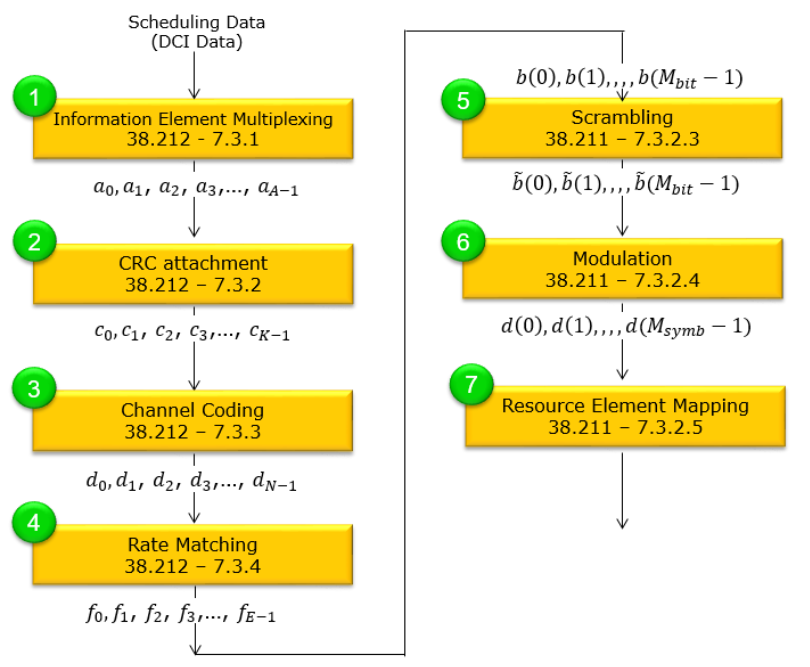

1.3、PDCCH处理过程

在这里插入图片描述

2、CORESET

2.1、CORESET #0

CORESET 0比较特殊，

2.2、CORESET

3、SearchSpace

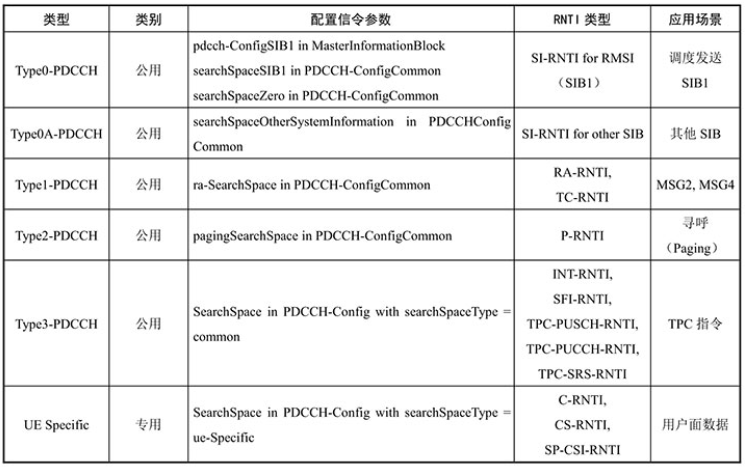

同4G LTE一样，5G NR PDCCH同样也有搜索空间的慨念，搜索空间定义了PDCCH时域发送时刻（PDCCH Occasion，PO）。NR PDCCH同样也分为公共搜索空间（Common Search Space-CSS）和UE专用搜索空间（UE Specific SearchSpace-USS）两大类。公用搜索空间又细分为Type0、Tpye0A、Type1、Type2和Type3 等5种。其相关的配置表如下所示：
在这里插入图片描述

3.1、SearchSpace #0

4、参考文献

【1】《5G NR新空口技术详解》- PDCCH信道
【2】 http://www.sharetechnote.com/
【3】《5G NR标准-下一代无线通信技术》

本文链接：https://blog.csdn.net/MOVE88/article/details/121190460
