AD打印装配图的细节_装配图丝印图-程序员宅基地

技术标签： PCB

前言

生产的同事初步焊接好了打样后的PCB，用工业显微镜检测发现了10处问题。
和他讨论时，他要求将背面的装配图打印出来（开始他用的装配图是其他同事打印的，只打印了正面）。

我试着用佳能mf4800网络打印机打印时，发现零件丝印根本看不清，但是版本信息的大字体和元件轮廓都很清晰。有啥整错了？

问同事，他用PS将装配图处理后（字体放大，加粗）打印的。这么专业的事情，不会弄啊。。。

后来实验发现，我开始出的装配图是彩色的。打印机墨盒是黑白的，打印时，可能是自动带灰度打印的。颜色浅的丝印（特别是小字体丝印 2mil x 20mil）打印出来，根本看不清。

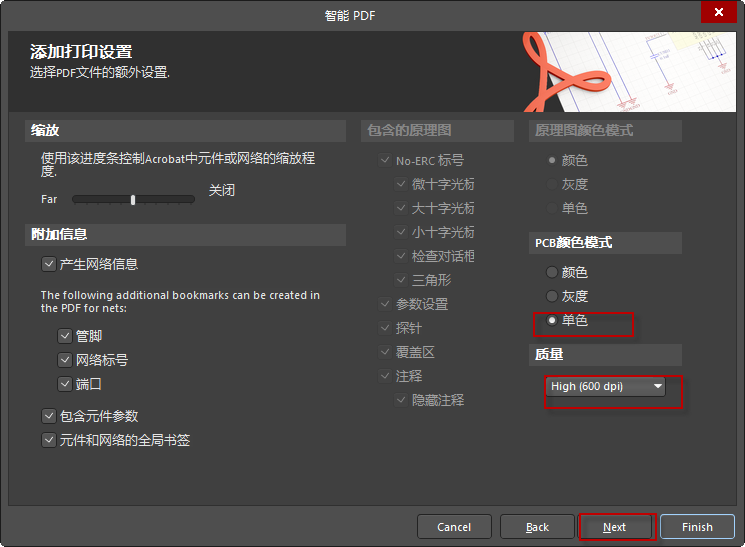

后来重新出了一份装配图，将输出改成黑白的。同时，指定打印PDF时，选高DPI(600dpi). 打印时，选择CAD质量。这回打印出来，很清楚，可以给生产同事用了。

真没想到，彩色装配图打印出来会出现小丝印看不清的情况。
真是只有自己才知道，鞋穿在脚上合适不…

看来下次装配图要出2份，一份彩色的，给有电脑的生产环境用。再出一份黑白的，给没有电脑的生产环境用。

实验

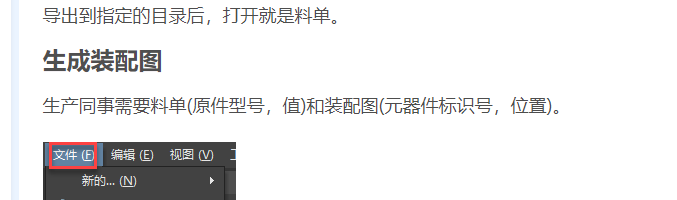

出装配图，按照以前的笔记（AD2019做2层板的生产文件生成步骤）来。
在这里插入图片描述
需要补充的装配图产生细节如下：

生成的黑白装配图样子如下

确实没有彩色的装配图好看。

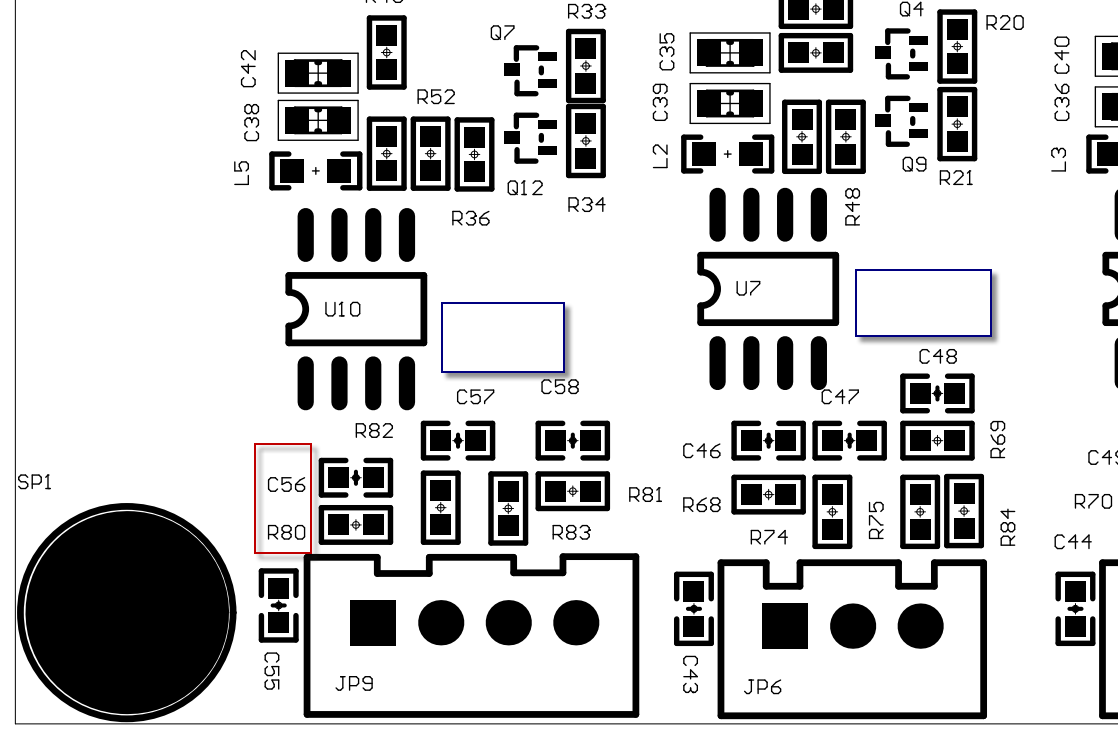

打样回来发现，在工业显微镜虾下面观察，线宽2mil, 字体高度20mil的零件丝印在板子上根本印刷的不清。不过也没办法，零件丝印摆不下啊。下次丝印要调大点，整成3mil x 30mil试试。

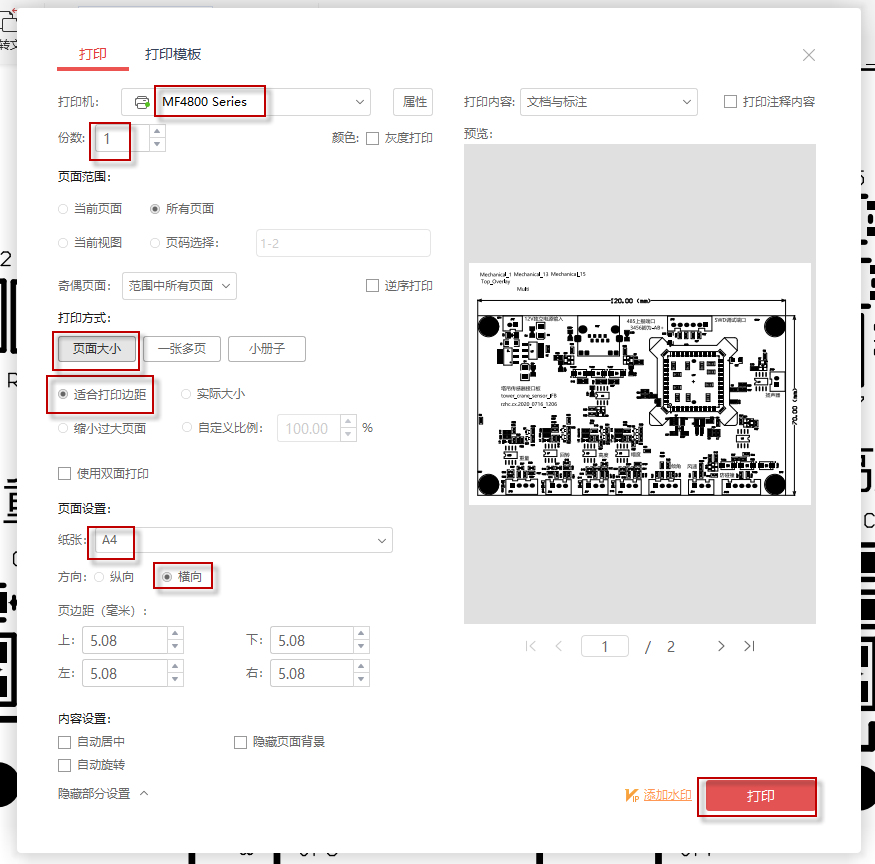

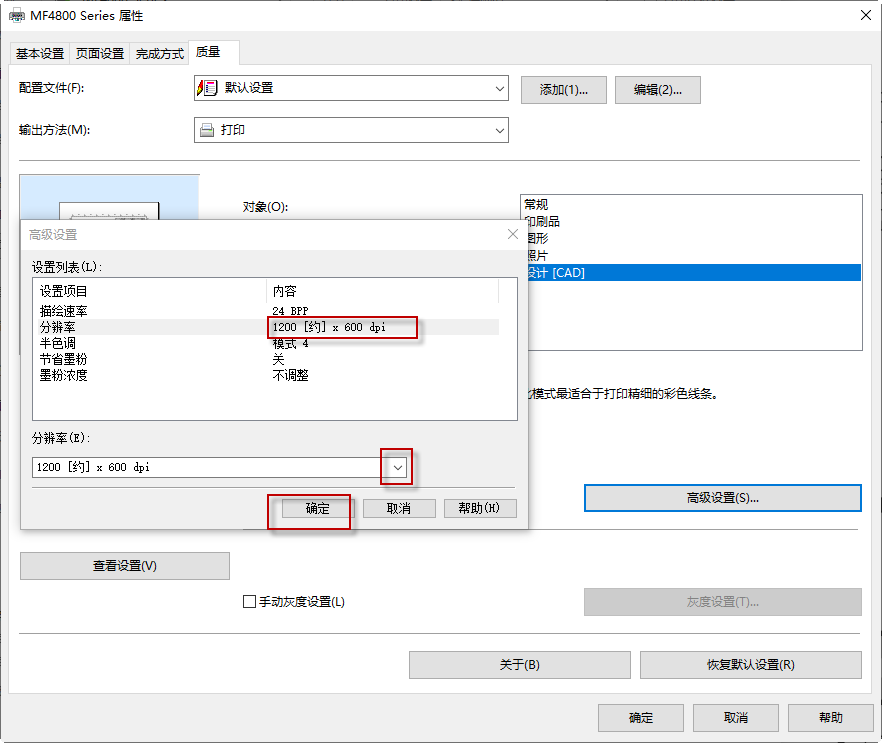

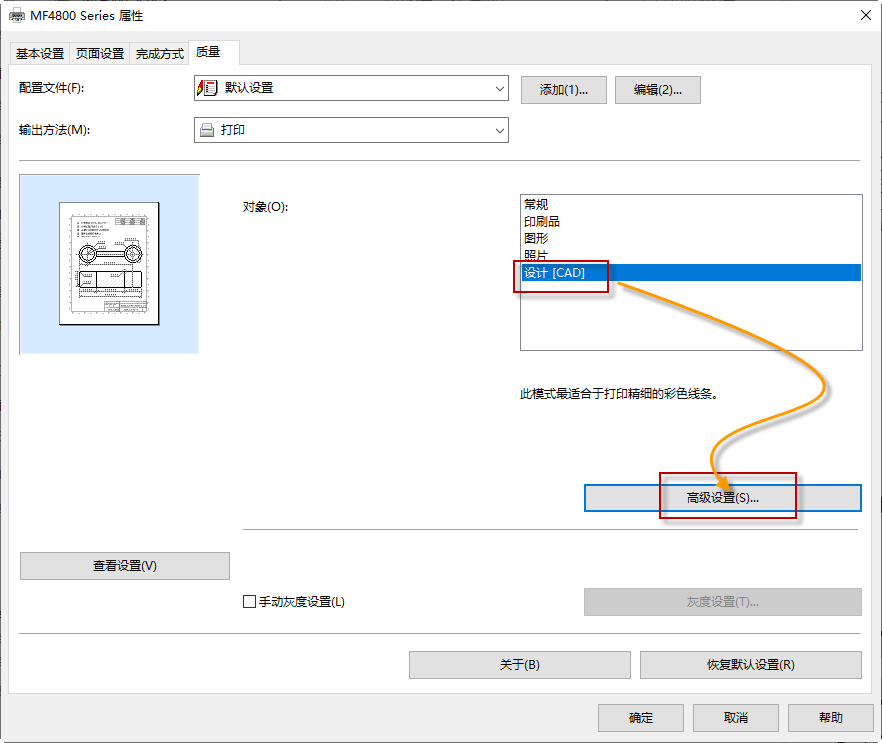

打印机的设置细节
在这里插入图片描述

这样按照黑白色打印出来后，装配图上的小丝印字体就能看的清了。
