stm32学习笔记——串口通信

---

前言

最近一直在学习stm32单片机，总觉得记不住要点，所以想做点笔记已记录自己的学习并勉励自己坚持下去。串口部分的内容很久之前就学过了，最近做项目又遇到这部分内容。我这里使用的是stm32f103芯片。

---

一、什么是串口通信

 串口作为 MCU 的重要外部接口，同时也是软件开发重要的调试手段，其重要性不言而喻。现在基本上所有的 MCU 都会带有串口，STM32 自然也不例外。

STM32 的串口资源相当丰富的，功能也相当强劲。ALIENTEK MiniSTM32 开发板所使用
的 STM32F103RCT6 最多可提供 5 路串口，有分数波特率发生器、支持同步单线通信和半双工
单线通讯、支持 LIN、支持调制解调器操作、智能卡协议和 IrDA SIR ENDEC 规范、具有 DMA
等。

二、串口通信原理

1.同步通信和异步通信

同步通信：要求接收端时钟频率和发送端时钟频率一致，发送端发送连续的比特流；
异步通信：不要求接收端时钟和发送端时钟同步，发送端发送完一个字节后，可经过任意长的时间间隔再发送下一个字节。

同步通信和异步通信存在不同，具体区别如图所示

另外，“异步通信”是一种很常用的通信方式。异步通信在发送字符时，所发送的字符之间的时间间隔可以是任意的。当然，接收端必须时刻做好接收的准备（如果接收端主机的电源都没有加上，那么发送端发送字符就没有意义，因为接收端根本无法接收）。发送端可以在任意时刻开始发送字符，因此必须在每一个字符的开始和结束的地方加上标志，即加上开始位和停止位，以便使接收端能够正确地将每一个字符接收下来。异步通信的好处是通信设备简单、便宜，但传输效率较低（因为开始位和停止位的开销所占比例较大）。
异步通信也可以是以帧作为发送的单位。接收端必须随时做好接收帧的准备。这是，帧的首部必须设有一些特殊的比特组合，使得接收端能够找出一帧的开始。这也称为帧定界。帧定界还包含确定帧的结束位置。这有两种方法。一种是在帧的尾部设有某种特殊的比特组合来标志帧的结束。或者在帧首部中设有帧长度的字段。需要注意的是，在异步发送帧时，并不是说发送端对帧中的每一个字符都必须加上开始位和停止位后再发送出去，而是说，发送端可以在任意时间发送一个帧，而帧与帧之间的时间间隔也可以是任意的。在一帧中的所有比特是连续发送的。发送端不需要在发送一帧之前和接收端进行协调（不需要先进行比特同步）。
“同步通信”的通信双方必须先建立同步，即双方的时钟要调整到同一个频率。收发双方不停地发送和接收连续的同步比特流。但这时还有两种不同的同步方式。一种是使用全网同步，用一个非常精确的主时钟对全网所有结点上的时钟进行同步。另一种是使用准同步，各结点的时钟之间允许有微小的误差，然后采用其他措施实现同步传输。

2.stm32的usart特点

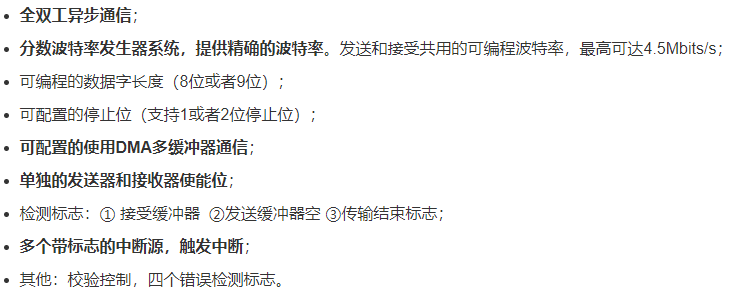

我们再来说下stm32串口都有哪些特点：

具体的知识部分可以通过百度或者查阅相关资料进行了解

三、软件部分

串口设置一般可以分为以下几个步骤：

可以写一个usart_init 函数，代码如下：

void uart_init(u32 bound){
//GPIO端口设置
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
NVIC_InitTypeDef NVIC_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA时钟

//USART1_TX   GPIOA.9

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

//USART1_RX GPIOA.10初始化
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10

//Usart1 NVIC 配置
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //子优先级3
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能
NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器

//USART 初始化设置

USART_InitStructure.USART_BaudRate = bound;//串口波特率
USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式

USART_Init(USART1, &USART_InitStructure); //初始化串口1
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断
USART_Cmd(USART1, ENABLE); //使能串口1

}

这中间可以通过查看数据手册配置所需要的模式

小结一下，可能有不足和错误的地方。that ‘s’all
