在被数电无情折磨了两个日夜之后，我终于使用 Quartus II 以及 FPGA 学习板 V1.4（重邮光电学院实验中心）做出了 24 小时数字钟，该数字钟拥有如下功能：

基本功能：24 小时计时

拓展功能：时间加速、时间暂停、秒钟滴答声、计时清零

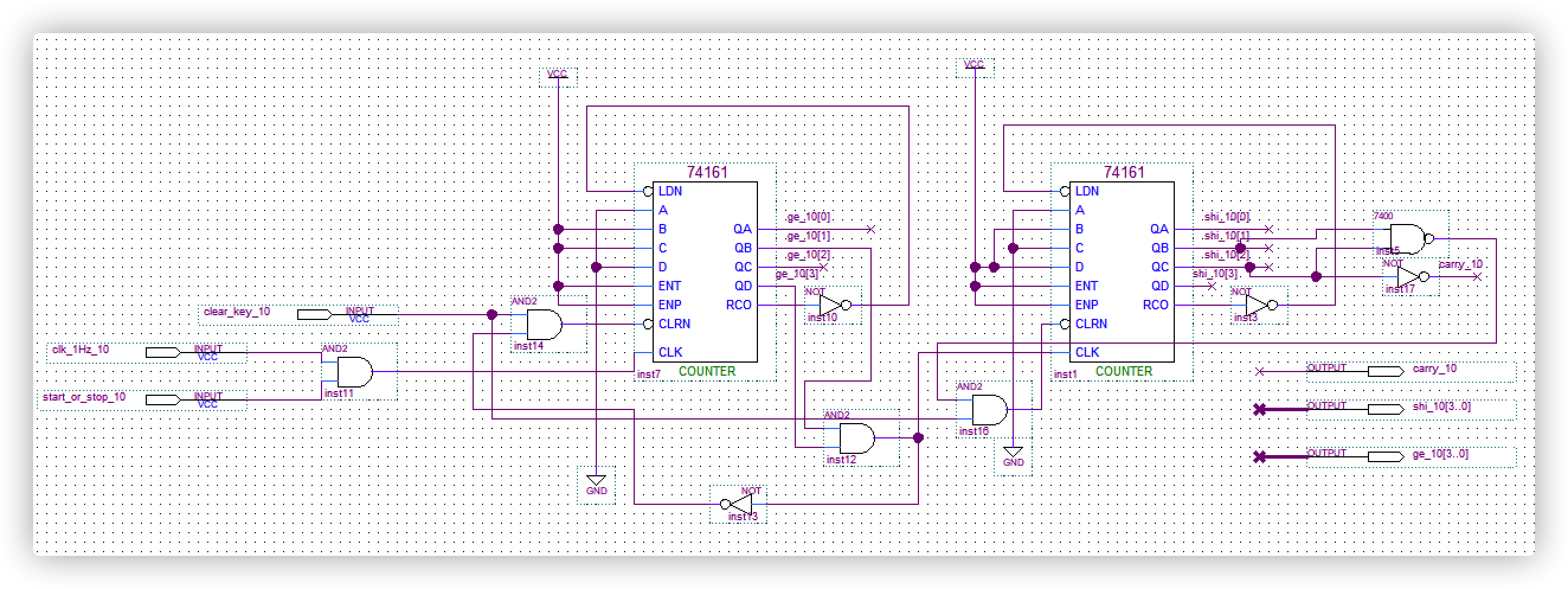

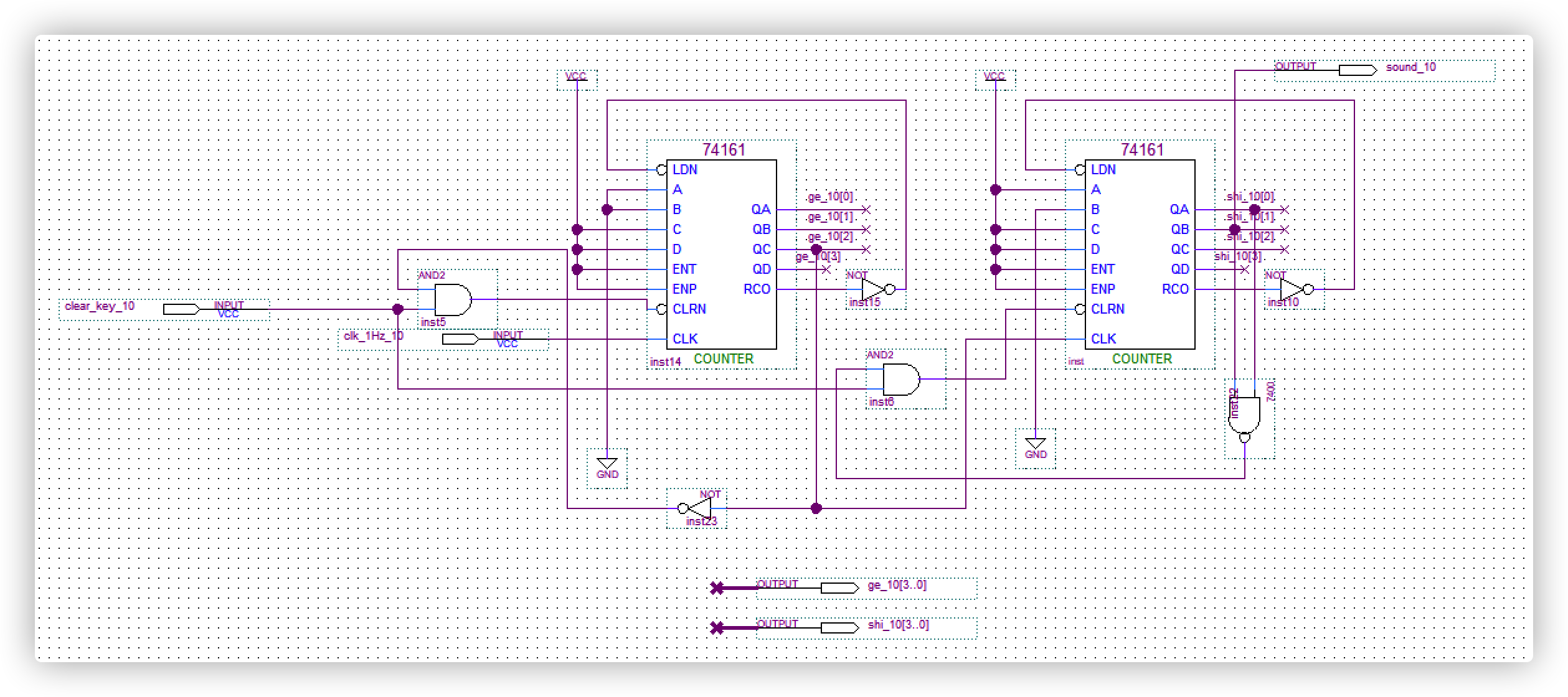

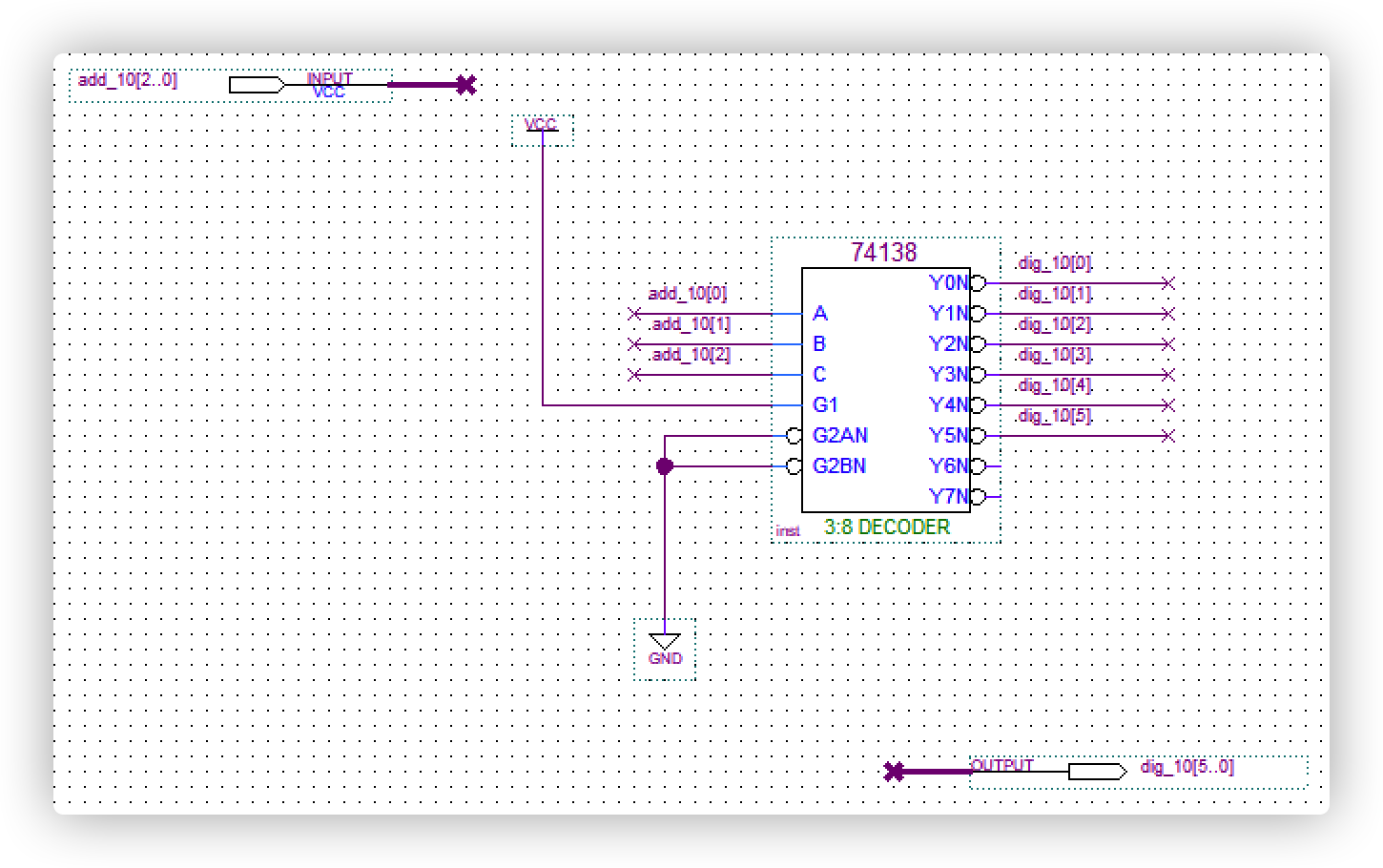

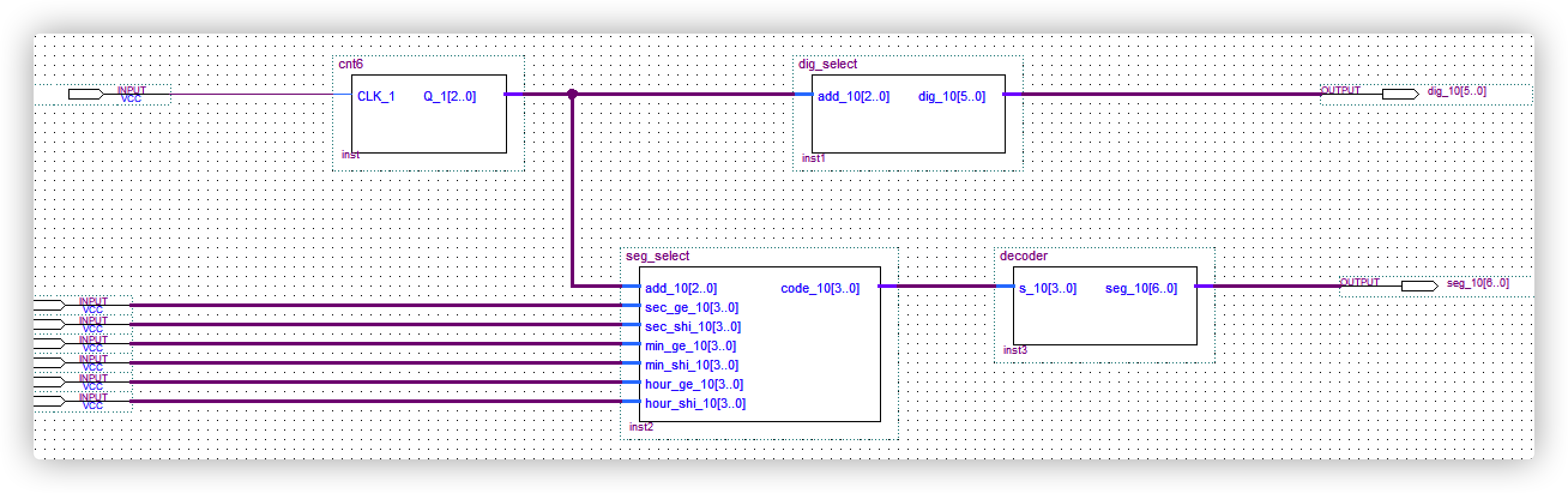

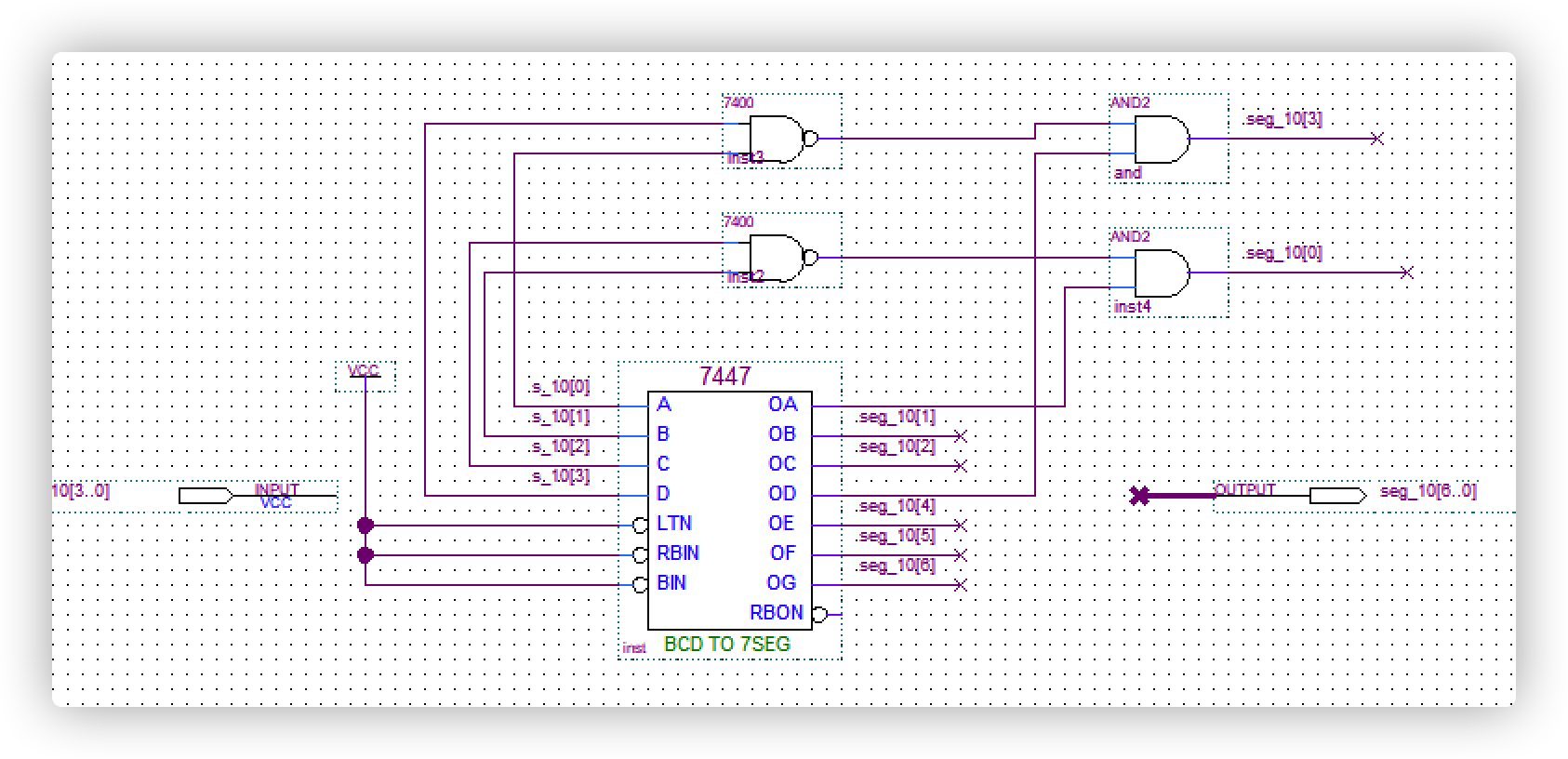

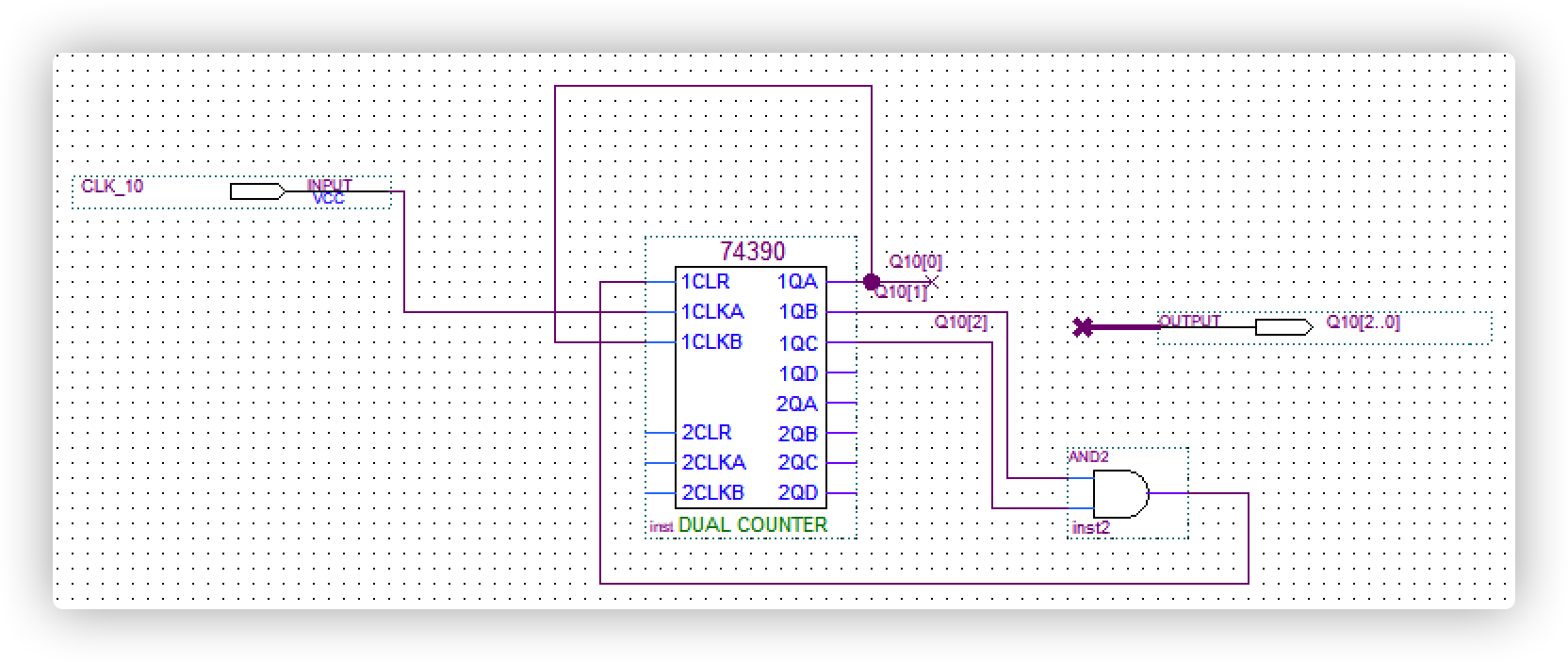

首先是基础功能的实现，基础功能包含 60/24 进制计数模块、译码模块、位选模块、显示模块、分频模块，这些模块均为基础模块，可在《数字电路与逻辑设计第二版》人民邮电出版社邹虹 这本书上找到相应的设计方法。其中模 60/24 我是使用的 74161 芯片实现，这里放一下大致的电路图设计情况：

以上的就是这些基础模块的设计电路图，接下来让我们看一下最重要的模 60 以及模 24 的仿真情况。

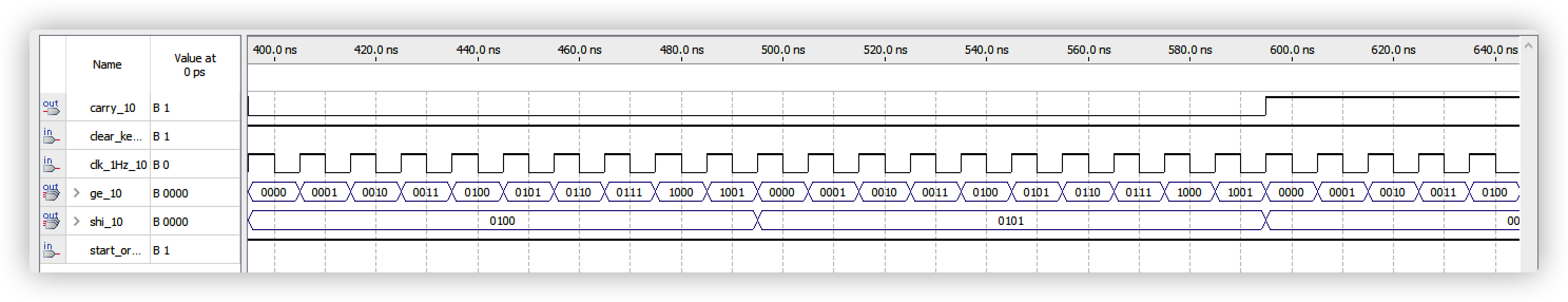

通过波形仿真图可以看到，我是将个位和十位分开做的清零和进位，count 60 部分，个位为 10 进制，十位部分为 6 进制，count 24 部分个位为 5 进制，十位为 3 进制，均使用 74161 芯片实现，这两个模块均有一个 carry 输出，carry 输出为进位信号（59 秒进 1 分，59 分进 1 小时），这样便可以将时、分、秒结合起来，实现数字钟的功能。

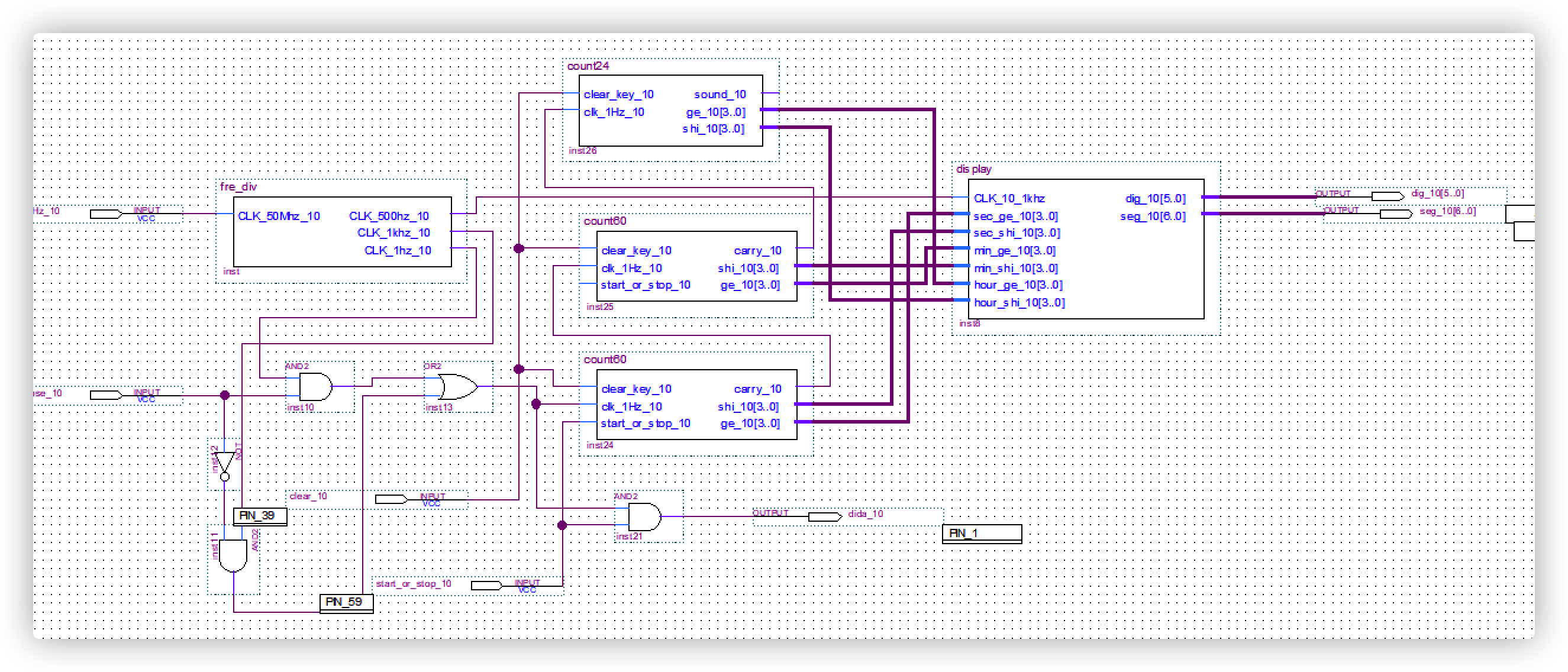

以下为 FPGA 数字钟顶层文件设计电路图：

可以看到数字钟基本实现功能的思路为先将晶振 50MHz 的频率进行分频，分为 1Hz、1kHz 以及 500Hz 的频率，其中 1Hz 时钟信号用来驱动 count 60 模块进行数字钟计数，而 1kHz 和 500Hz 均可以用来驱动显像管显示，只要刷新率高于 1Hz 便可以正常实现显示功能。然后将时、分、秒计数信号输入 display 显示模块进行解码、显示等操作后（display 显示模块的设计电路图在上文中有介绍）最终输出，输出口连接 FPGA 开发板上的阴极管，即可在 FPGA 开发板上实现数字钟基础功能。

基础功能实现完之后我们再来看看拓展功能：

1. 计时滴答声：

将 1Hz 的时钟信号接入到蜂鸣器中，即可实现每秒钟一次“嘀嗒”响声。

2. 时间加速：

我们在分频 50MHz 的时候分出了 1Hz 以及 1kHz 的频率，我们新增一个 input 输入信号绑定一个开关，然后将这个输入信号与 1Hz 信号相与，再将该输入信号的反信号与 1kHz 信号相与，然后将两个信号相或，最终作为时钟信号输入到 count 60 的时钟信号 clk 中来驱动 count 60 模块的工作。如此，便实现了拨动开关控制时间加速的功能。

3. 时间暂停：

我们在 count 60 模块中新增一个输入信号“start or stop”，将该输入信号绑定一个开关，然后将该信号与输入的 1Hz 信号相与输入到 60 进制计数器中，这样我们便成功实现了拨动开关开始/停止计时的功能。

4. 计时清零：

这里用到了 74161 芯片的 CLRN 引脚清零功能，在 count 60、count 24 模块中增加一个输入信号“clear key”，将该信号与 FPGA 开发板上的一个按钮绑定，当按下按钮的时候，该输入信号为 1 ，经过一个非门之后接入到 74161 芯片的 CLRN 引脚上（CLRN 引脚为低电频有效，故需要接一个非门），这样我们便实现了按下按钮清零计时的功能。
