给Unity Behavior Designer（Unity行为树）的Can See Object 画圆锥辅助图_behavior designer can see object_透明Loong的博客-程序员宅基地

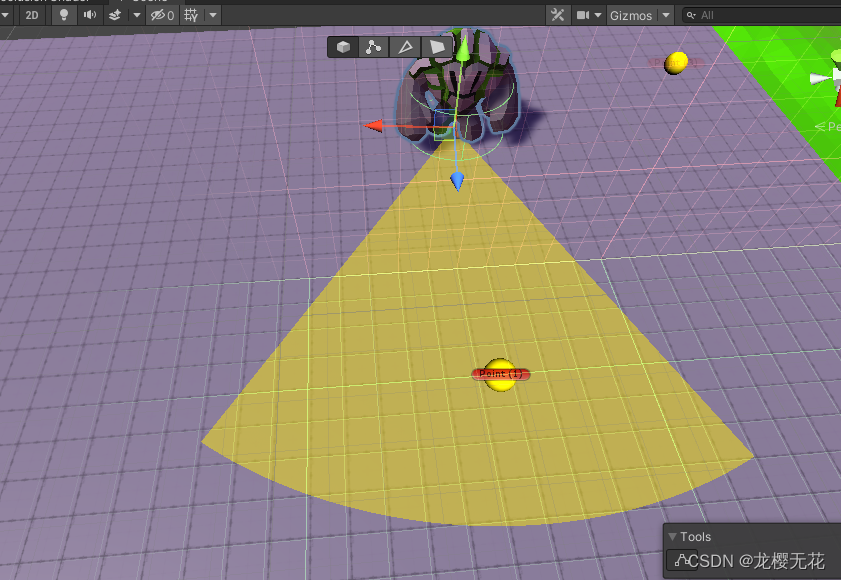

原本的辅助图是这样的

这个辅助图很容易让人先入为主，认为只要是在这个区域就属于判定区域，但实际测试下来，实际的判定区域是一个圆锥，底部有弧度的那种。因为懒(我还没百度过官方有没有其他方法把这个实际判断区域展现出来)，所以我把目标瞄准了画图的源码(谢天谢地这玩意我可以改)

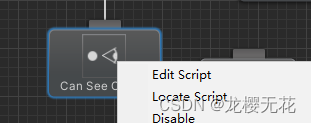

右键Edit Script

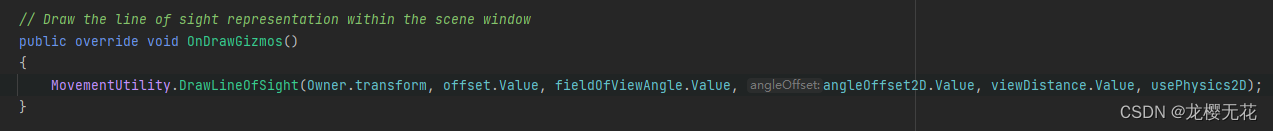

翻源码最下面找到unity的OnDrawGizmos()方法，可以看到插件作者是自己写的DrawLineOfSight()

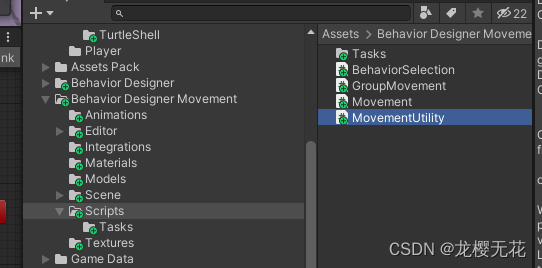

根据编译器提示，我们可以找到这个方法源代码在Behavior Designer Movement/Scripts/MovementUtility.cs里，找到它

这是作者源码

public static void DrawLineOfSight(Transform transform, Vector3 positionOffset, float fieldOfViewAngle, float angleOffset, float viewDistance, bool usePhysics2D)
        {
#if UNITY_EDITOR
            var oldColor = UnityEditor.Handles.color;
            var color = Color.yellow;
            color.a = 0.1f;
            UnityEditor.Handles.color = color;
            var halfFOV = fieldOfViewAngle * 0.5f + angleOffset;
            var beginDirection = Quaternion.AngleAxis(-halfFOV, (usePhysics2D ? transform.forward : transform.up)) * (usePhysics2D ? transform.up : transform.forward);
            UnityEditor.Handles.DrawSolidArc(transform.TransformPoint(positionOffset), (usePhysics2D ? transform.forward : transform.up), beginDirection, fieldOfViewAngle, viewDistance);

            UnityEditor.Handles.color = oldColor;
#endif
        }

我作为新手，肯定不可能完全看懂这些代码啦，但我可以用时间来换啊，本来我只是打算让这个图垂直旋转90度，但我瞎猫撞上死耗子，碰上了另外一个非常棒的结果。

这是我修改后的源码

// 修改变量名，避免牵连其他
        public static void DrawLineOfSight_2(Transform transform, Vector3 positionOffset, float fieldOfViewAngle, float angleOffset, float viewDistance, bool usePhysics2D)
        {
#if UNITY_EDITOR
            var oldColor = UnityEditor.Handles.color;
            //修改颜色
            var color = Color.red;
            color.a = 0.1f;
            UnityEditor.Handles.color = color;
            var halfFOV = fieldOfViewAngle * 0.5f + angleOffset;
            var beginDirection = Quaternion.AngleAxis(-halfFOV, (usePhysics2D ? transform.forward : transform.up)) * (usePhysics2D ? transform.up : transform.forward);
            //第二个参数transform.up和transform.forward对调，第四个参数直接改为360度
            UnityEditor.Handles.DrawSolidArc(transform.TransformPoint(positionOffset), (usePhysics2D ? transform.up : transform.forward), beginDirection, 360, viewDistance);
            UnityEditor.Handles.color = oldColor;
#endif
        }

注意，最好重新写一个类并且区分颜色，不要占用原有代码，万一把其他函数牵连了就得Remake了。

然后我们调用这个函数，参数还是一样(虽然可以少些一个，但没必要，麻烦)

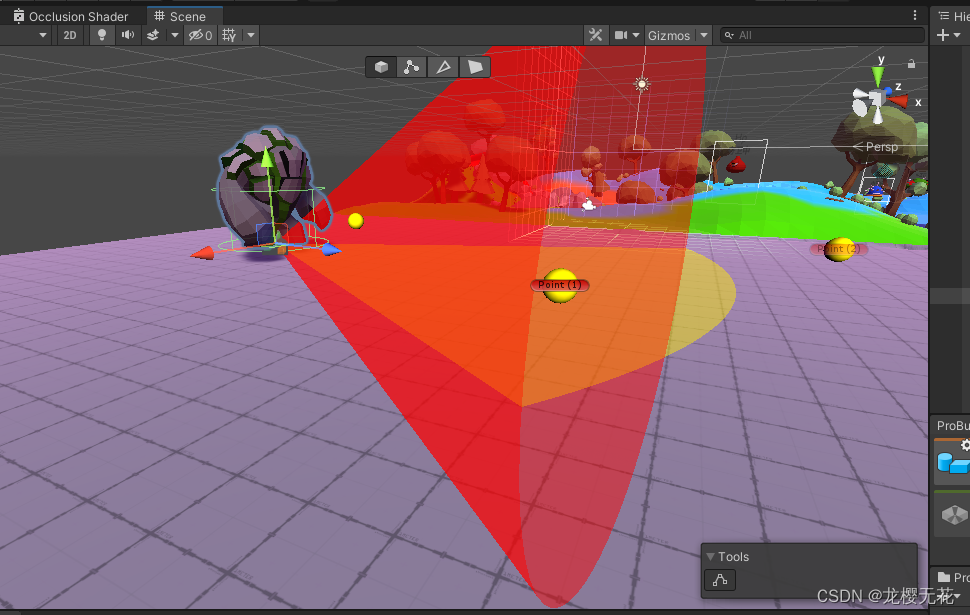

于是，我们便有了以下图片

实际操作起来基本无误差。

本文链接：https://blog.csdn.net/D_lxl/article/details/126109705
